ASLAN ASL130215 PCB Tipi Trafo - 230V/2x15V 3.2VA, Çift Sekonder
ASLAN ASL130215 PCB Tipi Trafo Hakkında Detaylı İnceleme
ASLAN üretimi, baskılı devre kartına doğrudan lehimlenen kapalı tip güç trafosudur. 230 V şebeke gerilimini iki ayrı 15 V sargıya düşürür: Sek.1 uç 6-7, Sek.2 uç 9-10. Toplam güç 3,2 VA'dır. İki sargı seri bağlanarak 30 V, ortadan birleştirilerek ±15 V simetrik besleme elde edilir.
Kapalı (enkapsüle) gövde, sargıları neme, toza ve mekanik darbeye karşı korur. Uçlar doğrudan baskılı devre kartına oturur; ayrı montaj aparatı, klemens ya da kablolama gerekmez.
Trafonun yaptığı iş yalnızca gerilim düşürmek değildir: primer ile sekonder arasında elektriksel bağlantı yoktur, aktarım manyetiktir. Bu galvanik ayrım, şebekeyle çalışan bir cihazda kullanıcı güvenliğinin temelidir.
Çıkış alternatif gerilimdir. Doğru gerilim gerekiyorsa köprü diyot ve filtre kondansatörü eklenmeli, ardından bir regülatörle sabitlenmelidir. Doğrultulmuş gerilim, yüksüzken AC değerin yaklaşık 1,4 katına çıkar; regülatör ve kondansatör seçerken bu tepe değeri esas alın.
Öne Çıkan Avantajlar
Karta doğrudan lehimlenir
PCB tipi uçlar sayesinde ek kablolama, klemens ya da montaj aparatı gerekmez. Delik düzeni standart delikli plakete de uyar.
Şebekeden izole eder
Primer ve sekonder arasında galvanik bağlantı yoktur; dokunma güvenliği sağlanır. SELV/PELV devrelerinin temeli budur.
Reçine dolgulu kapalı gövde
Dolgu sargıyı nemden, tozdan ve titreşimden korur; aynı zamanda ısıyı gövdeye yayarak sargı sıcaklığını düşürür.
Simetrik (±15 V) besleme kurulabilir
İki bağımsız 15 V sargı sayesinde opamp, analog filtre ve ses devrelerinin ihtiyaç duyduğu +/- besleme tek trafodan elde edilir.
Seri veya paralel bağlanabilir
Seri bağlanarak 30 V, aynı fazda paralel bağlanarak 15 V'ta iki kat akım elde edilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | ASLAN ASL130215 |
| Primer | 230 V AC (uç 1 - 5) |
| Sekonder 1 | 15 V AC (uç 6 - 7) |
| Sekonder 2 | 15 V AC (uç 9 - 10) |
| Güç | 3,2 VA (toplam) |
| Frekans | 50 / 60 Hz |
| Yalıtım sınıfı | E, ta 70 °C |
| Gövde | Kapalı (enkapsüle), reçine dolgulu |
| Gövde rengi | Siyah |
| Montaj | PCB tipi, karta lehimlenir |
Kullanım Alanları
- Opamp ve analog devrelerde ±15 V simetrik besleme
- 30 V tek çıkışlı doğrultulmuş besleme
- Röle ve kontakör sürme kartları
- Küçük kontrol, ölçüm ve gösterge devreleri
- Zaman rölesi, termostat ve seviye kontrol kartları
- Şebekeden izoleli besleme gereken devreler
- Arıza gören cihazda bozulan trafonun yerine
- Laboratuvar ve prototip güç kaynakları

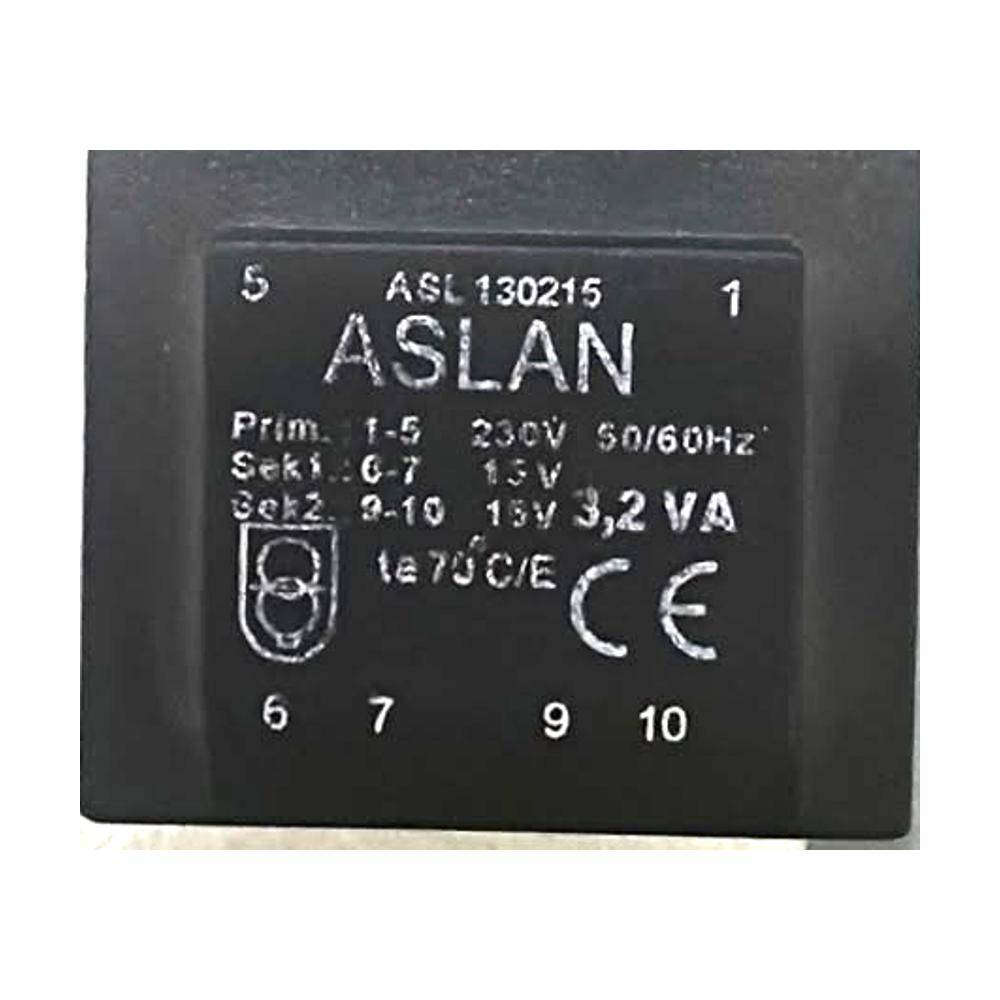

Şebekeyle çalışan her devrede izolasyon pazarlık konusu değildir. Bu trafo hem gerilimi düşürür hem de o izolasyonu, karta lehimlenen tek bir kapalı gövdede sağlar. Değerler gövde etiketinden birebir alınmıştır; ürün görsellerinde etiketi okuyabilirsiniz.
Teknik Sıkça Sorulan Sorular (SSS)
Çıkışta doğru gerilim (DC) var mı?
Hayır, çıkış alternatif gerilimdir (AC). DC elde etmek için köprü diyot ve filtre kondansatörü gerekir. Doğrultma sonrası yüksüz gerilim, etiket değerinin yaklaşık 1,4 katına çıkar — kondansatör ve regülatörü buna göre seçin.
Kaç mA akım çekebilirim?
Çekilebilecek akım, VA değerinin sekonder gerilimine bölünmesiyle bulunur. Bu üründe toplam 3,2 VA'yı iki sargı paylaşır. Seri bağlayıp 30 V olarak kullanırsanız yaklaşık 107 mA, tek sargıdan 15 V alırsanız o sargıdan yaklaşık 107 mA çekebilirsiniz; iki sargının toplamı 3,2 VA'yı aşmamalıdır.
Primer tarafına sigorta koymalı mıyım?
Evet. Primer hattına trafonun anma akımına uygun gecikmeli (T tipi) cam sigorta koyun. Bu hem trafoyu hem de kartı kısa devrede korur.
Uç numaraları ne anlama geliyor?
Gövde üzerindeki numaralar sargı uçlarını gösterir. 1-5 primer (230 V); 6-7 birinci 15 V sargı, 9-10 ikinci 15 V sargıdır. Simetrik besleme için 7 ile 9 uçlarını birleştirin — bu nokta şase (0 V) olur, 6 ve 10 uçları +15 V ve -15 V verir. Yanlış uca bağlamak trafoyu veya devreyi kalıcı olarak bozabilir, bağlamadan önce ölçün.
