30x30 Kare Köşe Bağlantı Parçası - İki Yönlü, Kanal 8
30x30 Kare Köşe Bağlantı Parçası Hakkında Detaylı İnceleme

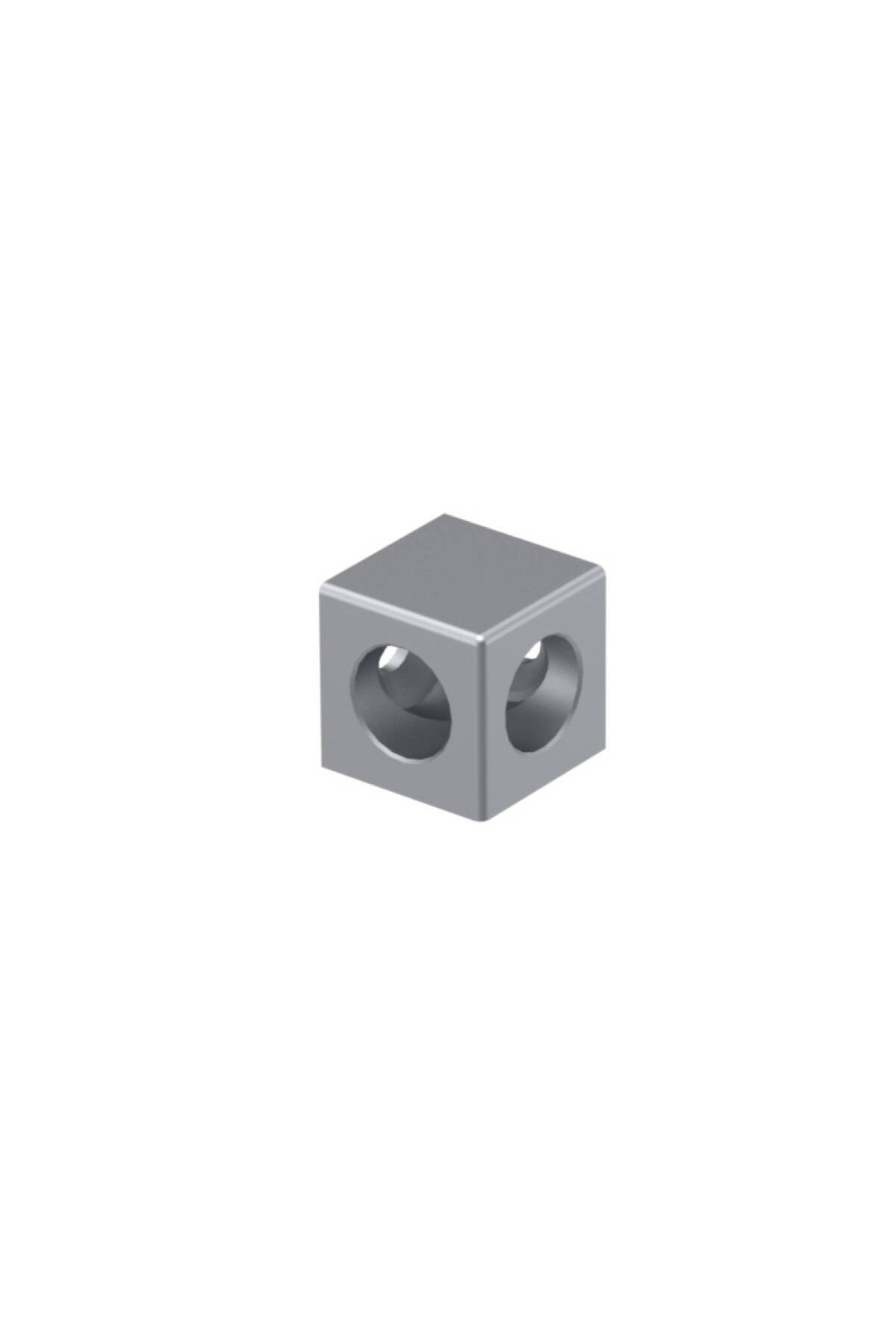

30x30 Kare Köşe Bağlantı Parçası, kanal 8 alüminyum sigma profilleri birbirine 90° açıyla bağlamak için tasarlanmış iki yönlü bir bağlantı elemanıdır. Profilin iki kanalına aynı anda oturur ve köşeyi tek parçada kilitler.

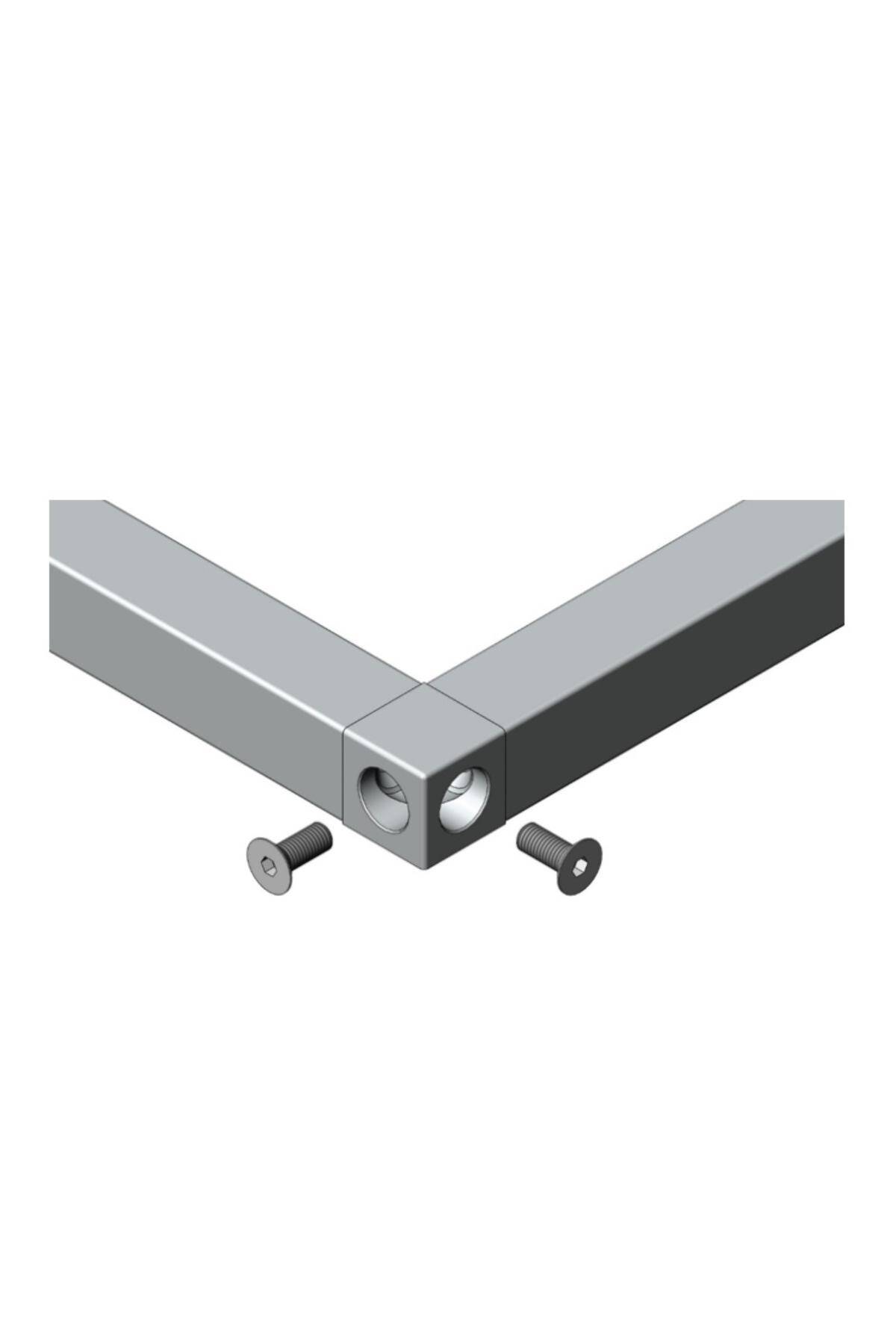

Parçanın en belirgin avantajı montaj için profile delik delme, kılavuz çekme ya da işleme yapma gereği bırakmamasıdır. Bağlantı doğrudan profil kanalına yerleşen somun ve cıvata ile kurulur; şasenin sökülüp yeniden kurulması gerektiğinde aynı parça tekrar kullanılabilir.

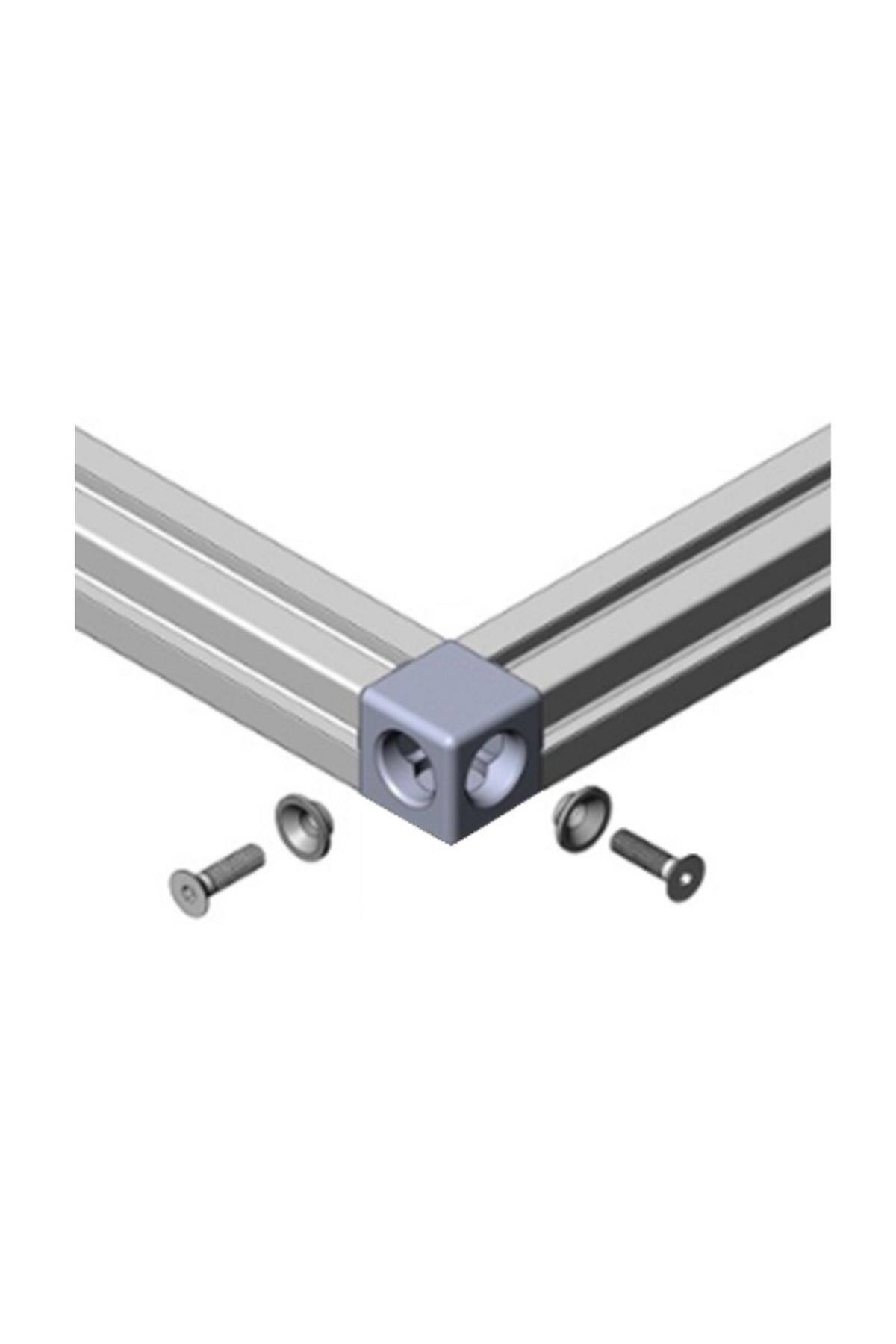

Dış yüzeyine takılan plastik kapaklar cıvata başlarını gizleyerek bitmiş ve düzgün bir görünüm sağlar. Bu sayede vitrin, stant ve laboratuvar düzeneği gibi görünümün önemli olduğu işlerde de rahatlıkla kullanılabilir.
Öne Çıkan Avantajlar
İki Yönlü Bağlantı
Profilin iki kanalını aynı anda kavrar, köşeyi tek parçada sabitler.
Delik Delmeye Gerek Yok
Profil üzerinde işleme yapılmaz; montaj doğrudan kanal üzerinden yapılır.
Plastik Kapaklı Bitiş
Dış yüzeydeki kapaklar cıvata başlarını gizler, temiz bir görünüm bırakır.
Sökülüp Tekrar Kullanılabilir
Şase değişikliğinde parça zarar görmeden sökülüp yeniden monte edilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Uyumlu profil | 30x30 alüminyum sigma profil |
| Kanal ölçüsü | Kanal 8 |
| Bağlantı açısı | 90° |
| Yön | İki yönlü |

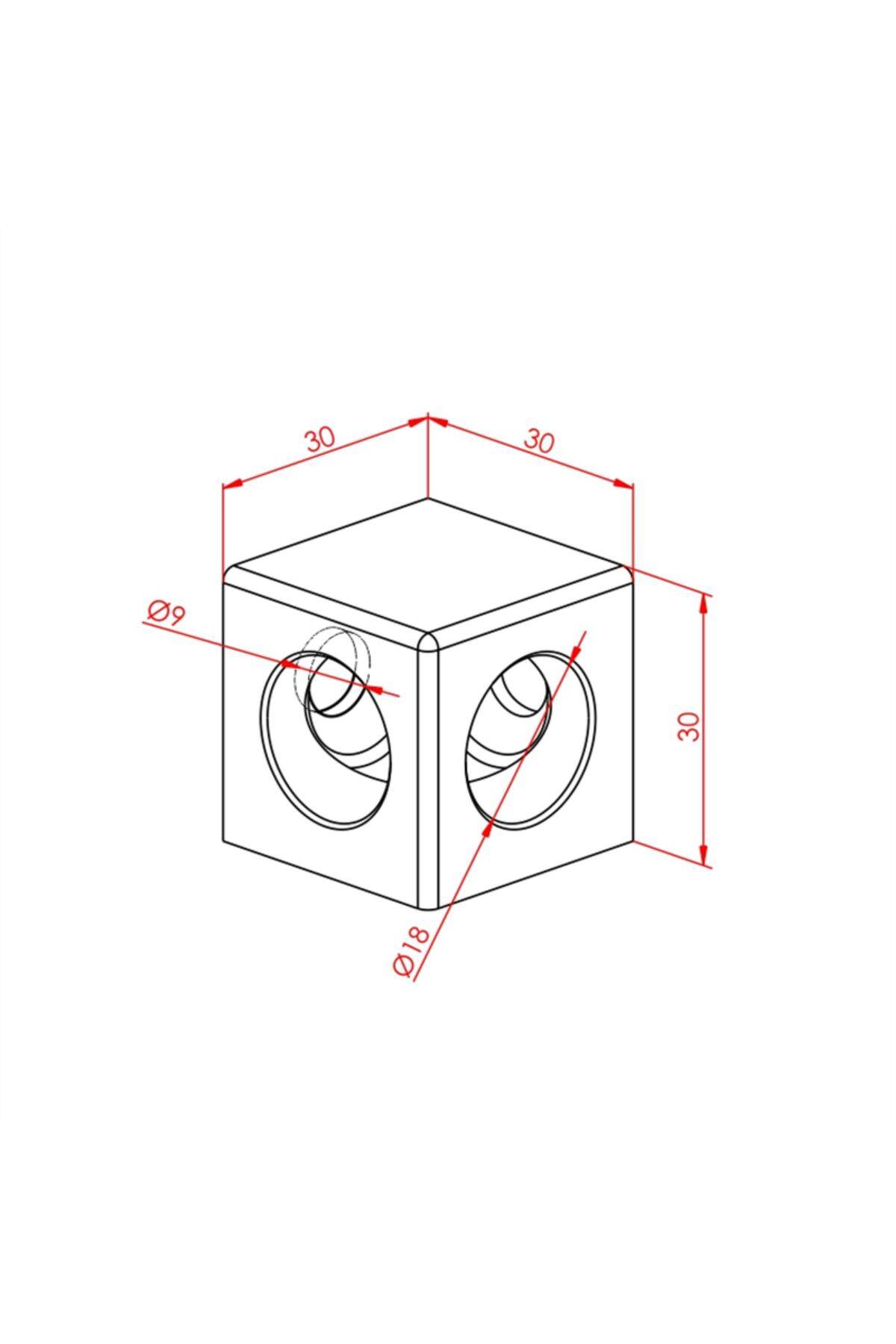

| Gövde ölçüsü | 30 x 30 x 30 mm |
| Delik çapları | Ø9 (cıvata) / Ø18 (havşa) |
| Ağırlık | 44,26 g (adet başına) |
| Malzeme | Alüminyum |
| Elastisite modülü (E) | 70.000 N/mm² |
| Gerekli bağlantı elemanı | Kanal 8 T somunu + uygun boy imbus cıvata (ayrıca satılır) |
| Satış birimi | 1 adet |
Kullanım Alanları
- CNC ve lazer tezgâh şaseleri
- 3D yazıcı gövdeleri
- Otomasyon hücreleri
- Çalışma masası ve tezgâh iskeleti
- Makine koruma kafesleri
- Fuar ve sergi standları
- Laboratuvar düzenekleri
- Konveyör ayakları
- Robot kol taşıyıcıları
- Raf ve depolama sistemleri
Bağlantı elemanları (T somunu ve cıvata) ürüne dahil değildir, ayrıca temin edilmelidir. Tabloda verilmeyen ölçüler üründe belirtildiği gibidir.
Teknik Sıkça Sorulan Sorular (SSS)
Bu parça hangi profillerde kullanılır?
Kanal 8 ölçüsündeki 30x30 alüminyum sigma profillerde kullanılır. Kanal 6 profillerde oturmaz.
Montaj için profili delmem gerekir mi?
Hayır. Bağlantı, profilin kanalına yerleşen T somunu ve cıvata ile kurulur; profil üzerinde işleme yapılmaz.
Cıvata ve somun ürüne dahil mi?
Hayır. Kanal 8 T somunu ve imbus cıvata ayrı ürünlerdir, kataloğumuzdan temin edebilirsiniz.
İki yönlü ne demek?
Parça, birleştirilen profillerin iki ayrı kanalına aynı anda oturur ve köşeyi iki noktadan destekler.
Plastik kapaklar ürünle birlikte mi geliyor?
Kapaklar parçanın standart parçasıdır; ürün üzerinde belirtildiği gibi teslim edilir.
