30x30 45° Dereceli Köşe Bağlantı Parçası - Kanal 8
30x30 45° Dereceli Köşe Bağlantı Parçası Hakkında Detaylı İnceleme

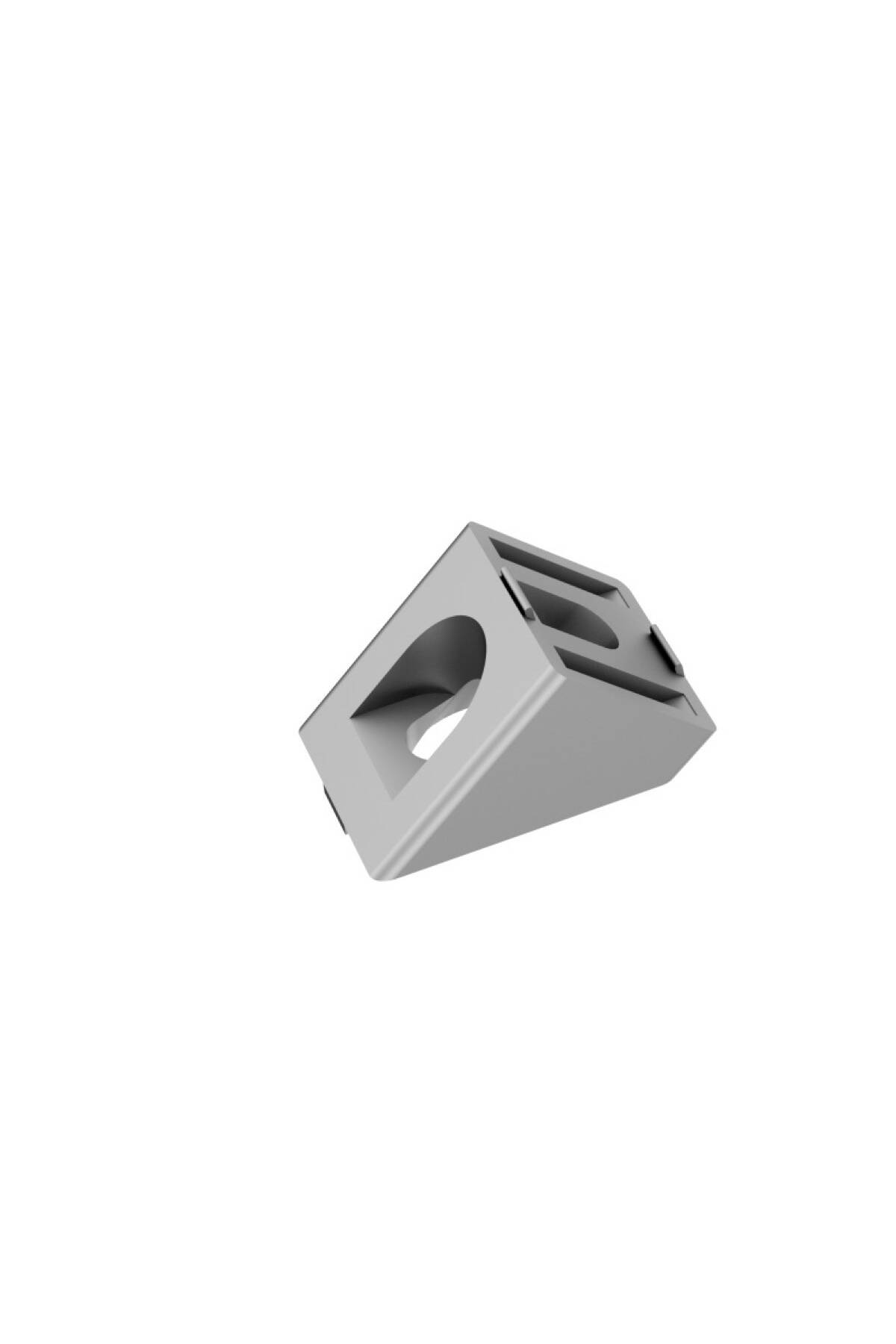

30x30 45° Dereceli Köşe Bağlantı Parçası, kanal 8 alüminyum sigma profilleri 90° dışında bir açıyla birleştirmek için kullanılan bağlantı elemanıdır. Dik köşe bağlantılarının yapamadığı açılı geçişleri tek parçada çözer.

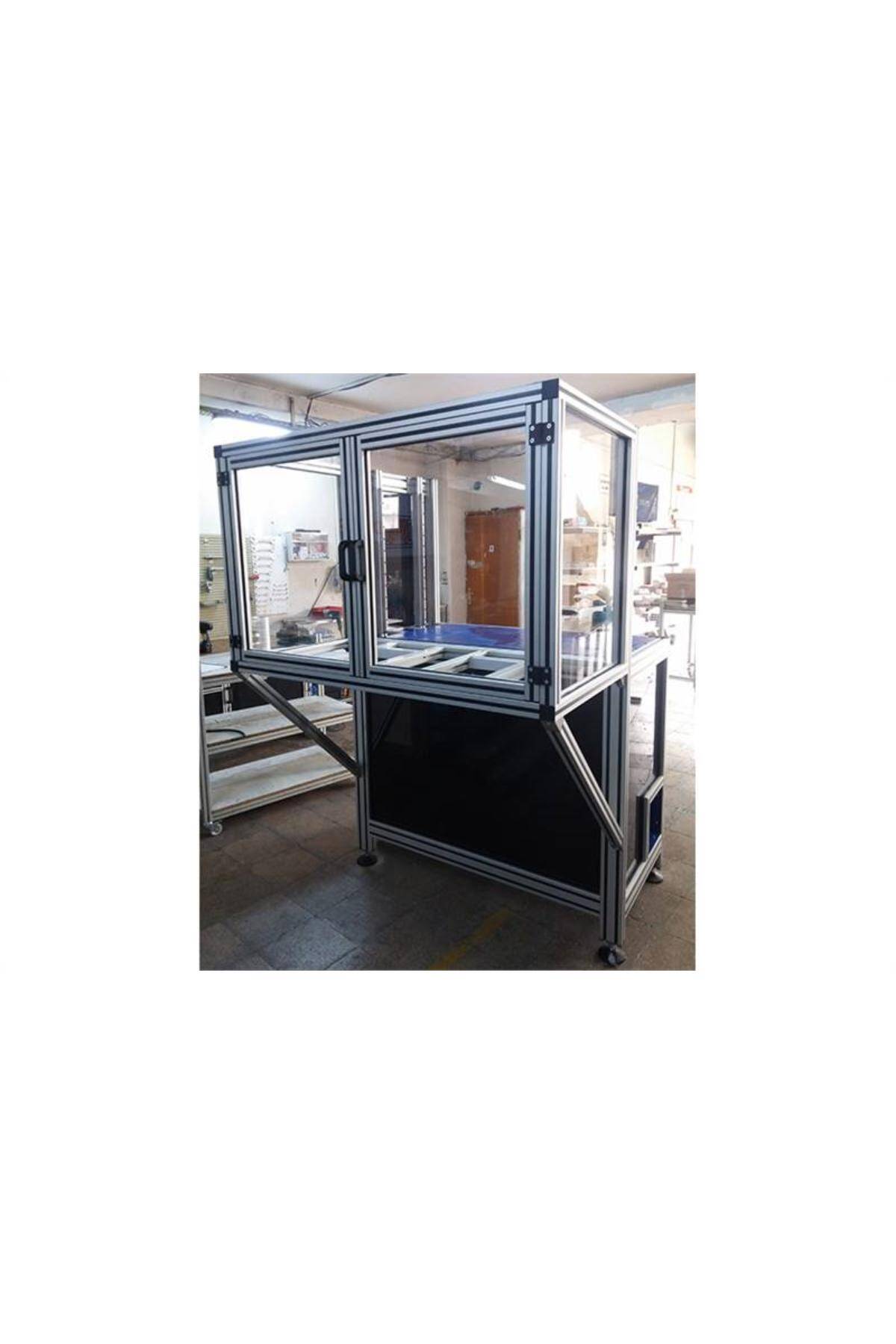

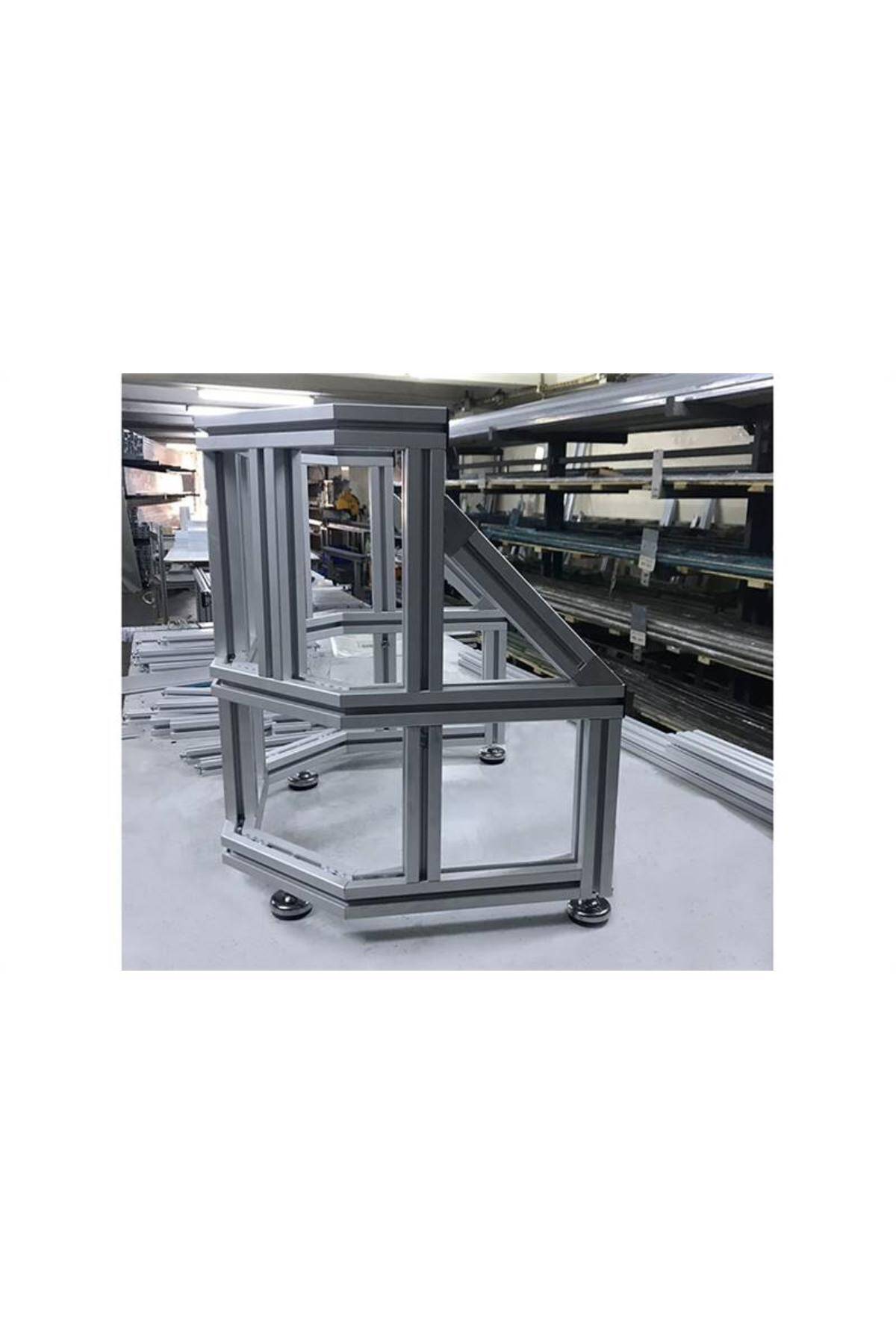

En yaygın kullanımı payanda ve diyagonal destek kurmaktır. Dik açıyla kurulmuş bir şasenin köşesine çapraz destek eklendiğinde çerçevenin burulma ve sallanma direnci belirgin biçimde artar; bu parça o çaprazın profile açılı olarak bağlanmasını sağlar.
Montaj, kanal içine yerleşen T somunu ve imbus cıvata ile yapılır. Profil üzerinde delik delmek ya da açı kesmek gerekmez, bu da şasede sonradan yapılacak değişikliklere alan bırakır.
Öne Çıkan Avantajlar
Açılı Birleştirme
90° dışındaki geçişleri, profili kesmeden ve delmeden tek parçada kurar.
Şaseyi Rijitleştirir
Çapraz payanda bağlantısı çerçevenin burulma direncini artırır.
Açılı Kesim Gerekmez
45° bağlantıyı profil ucunu açılı kesmeden kurar; montaj kanala dıştan yapılır.
Sökülebilir Bağlantı
Kaynaklı çözümlerin aksine sökülüp farklı bir noktaya taşınabilir.

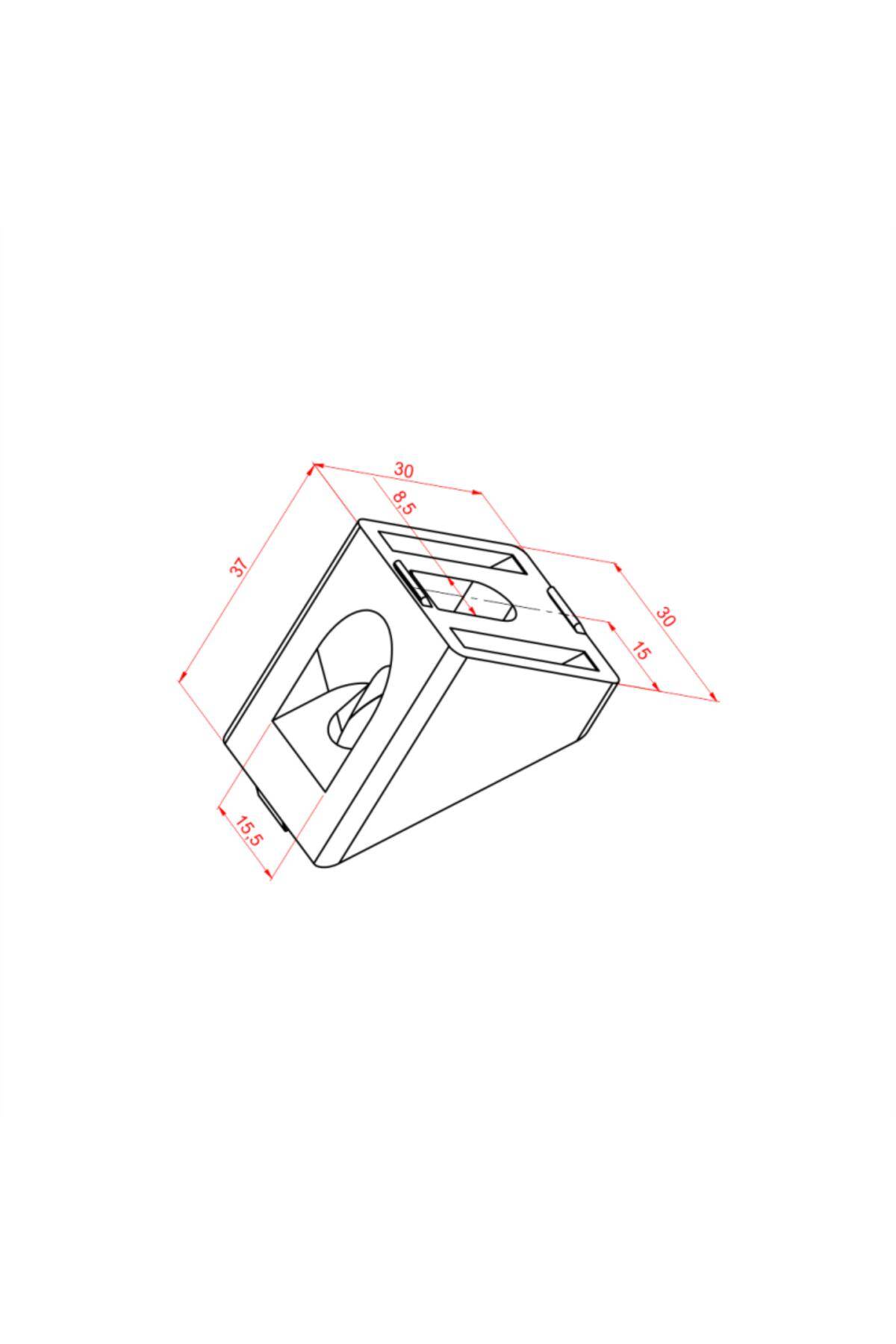

Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Uyumlu profil | 30x30 alüminyum sigma profil |
| Kanal ölçüsü | Kanal 8 |
| Bağlantı açısı | 45° |
| Ağırlık | 31 g (adet başına) |
| Malzeme | Alüminyum |
| Elastisite modülü (E) | 70.000 N/mm² |
| Gerekli bağlantı elemanı | Kanal 8 T somunu + uygun boy imbus cıvata (ayrıca satılır) |
| Satış birimi | 1 adet |
Kullanım Alanları
- Şase çapraz payandaları
- Eğimli konveyör ayakları
- Açılı makine muhafazaları
- Üçgen destek çerçeveleri
- Eğimli masa ve tezgâh üstleri
- Kamera ve sensör açılı montajı
- Fuar standı açılı geçişleri
- Rampa ve eğim düzenekleri
- Robot gövde payandaları
- Depolama rafı destek çubukları
Bağlantı elemanları (T somunu ve cıvata) ürüne dahil değildir. Tabloda yer almayan ölçüler üründe belirtildiği gibidir.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi profillerle kullanılır?
Kanal 8 ölçüsündeki 30x30 alüminyum sigma profillerde kullanılır.
Dik köşe bağlantı yerine bunu kullanabilir miyim?

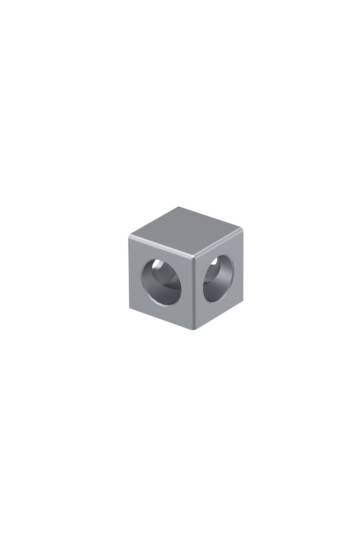

Hayır. Bu parça açılı geçiş içindir; 90° köşeler için kare veya gizli köşe bağlantı parçası kullanılmalıdır.
Payanda için profili açılı kesmem gerekir mi?
Hayır. Parça 45° bağlantıyı açılı kesim gerektirmeden kurar; profil kanalına dıştan bağlanır.
Cıvata ve somun dahil mi?
Hayır, kanal 8 T somunu ve imbus cıvata ayrı ürünlerdir.
Şaseye ne kadar dayanım katar?
Çapraz destek, çerçevenin burulma direncini artırır. Sayısal yük değeri üründe belirtilmemiştir; kritik uygulamalarda hesap yapılmalıdır.
