100uH 5A Ortak Mod Bobini - Toroidal, THT
100uH 5A Ortak Mod Bobini Hakkında Detaylı İnceleme

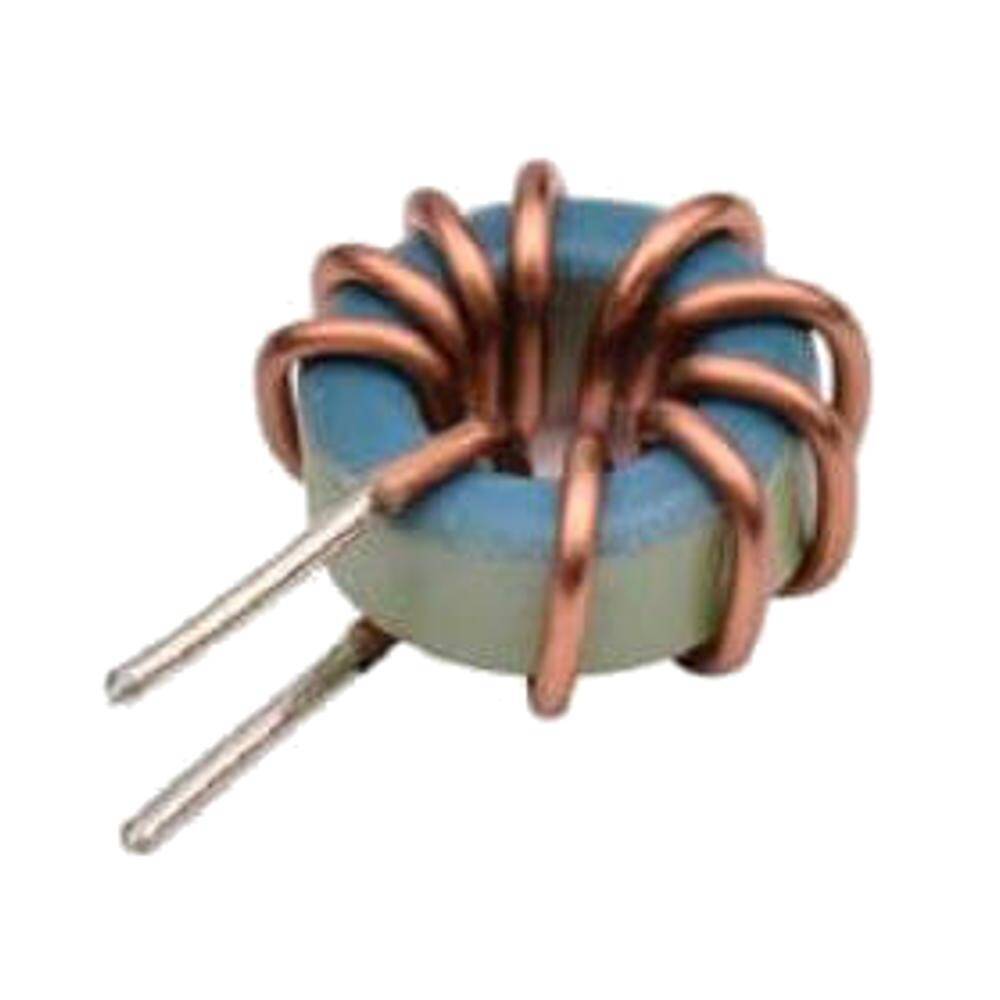

100 µH endüktansında, 5 A akım taşıyan ortak mod bobinidir (common mode choke). Toroidal ferrit çekirdek üzerine iki sarım simetrik olarak sarılmıştır.
Ortak mod bobininin çalışma mantığı şudur: iki hattan zıt yönde akan faydalı akım (diferansiyel mod) çekirdekte birbirini söndürür — bobin bu akıma neredeyse hiç direnç göstermez. Buna karşılık iki hattan aynı yönde akan gürültü akımı (ortak mod) manyetik alanları toplar ve yüksek endüktansla karşılaşır, yani bastırılır.
Sonuç olarak besleme hattı üzerinden içeri giren veya dışarı sızan EMI gürültüsü ciddi ölçüde azalır. Anahtarlamalı güç kaynaklarının giriş katında, motor sürücülerde ve şebeke filtrelerinde standart bir elemandır.
THT delikli montajdır; bacaklar kalın akımı taşıyacak kesittedir. Toroidal yapı kaçak manyetik alanı düşük tutar, çevredeki devreyi daha az etkiler.
Öne Çıkan Avantajlar
5 A Akım Kapasitesi
Güç hattında doğrudan kullanılabilir.
Ortak Mod Bastırma
Faydalı sinyali engellemeden gürültüyü süzer.
Toroidal Çekirdek
Kaçak manyetik alan düşük; çevreyi az etkiler.
100 µH Endüktans
Geniş bir gürültü bandında etkili bastırma.
THT Montaj
Kalın bacak; güç kartlarında sağlam oturur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Ortak mod bobini (common mode choke) |
| Endüktans | 100 µH |
| Nominal Akım | 5 A |
| Çekirdek | Toroidal ferrit |
| Sarım | İki simetrik sarım |
| Montaj Tipi | THT — delikli montaj |
| Üretici Kodu | TCV-101M-5A-10626 |
| Paket İçeriği | 1 adet bobin |
Kullanım Alanları
- SMPS giriş filtresi
- EMI / EMC bastırma
- Motor sürücü besleme hattı
- LED sürücü gürültü filtresi
- Şebeke giriş filtresi
- Ses sistemlerinde hum bastırma
- Haberleşme hattı filtresi
- Endüstriyel güç kartları
- EMC testi öncesi iyileştirme
Nominal akım 5 A'dir; aşıldığında çekirdek doyar ve bobin gürültü bastırma özelliğini kaybeder. Sarım yönü önemlidir — kart üzerindeki işaretlere uyun.
Teknik Sıkça Sorulan Sorular (SSS)
Normal bobinden farkı ne?
Normal bobin tüm akıma direnç gösterir. Ortak mod bobini faydalı (diferansiyel) akımı geçirir, yalnızca iki hatta aynı yönde akan gürültüyü bastırır.
Nereye takılır?
Tipik olarak besleme girişine, sigortadan hemen sonra; X/Y kondansatörlerle birlikte bir filtre katı oluşturur.
Sarım yönü önemli mi?
Evet. Yanlış yön ortak mod bastırmayı tersine çevirir ve filtre işe yaramaz.
5 A üstünde kullanılır mı?
Hayır. Çekirdek doyar ve bastırma kaybolur.
Kaç adet gelir?
1 adet.
