2.2mH Aksiyel Bobin - 5×10mm THT
2.2mH Aksiyel Bobin (3x8mm) Hakkında Detaylı İnceleme
Aksiyel bobin, gövdesi ve bacak yerleşimi direnç gibi olan bir endüktanstır. Bu benzerlik tesadüf değil: aynı ayak izine oturur, aynı şekilde delikli plakete ve breadboard'a takılır. Yüzey montaj bobinlerin aksine elle çalışmaya uygundur.
2.2 mH değeri filtre ve besleme uygulamalarının yaygın aralığındadır: besleme hattındaki yüksek frekanslı gürültüyü süzmek, DC-DC dönüştürücülerde enerji depolamak ve EMI bastırmak.
Gövde 5 × 10 mm'dir ve değer renk bantlarıyla okunur — tıpkı dirençlerde olduğu gibi. Bu, bobini dirençle karıştırma riskini de getirir; ikisini ayırt etmek için gövde rengine bakılır (bobinlerde genellikle yeşil ya da mavi ton) ya da ohmmetreyle ölçülür: bobin neredeyse kısa devre gibi çok düşük direnç gösterir.
Tolerans ±%10'dur (K kodu).
Öne Çıkan Avantajlar
Breadboard Dostu
Direnç gibi aksiyel bacak; delikli plakette ve deneme kartında rahat kullanılır.
Elle Lehimlenir
SMD bobinlerin aksine cımbız ve mikroskop gerektirmez.
±%10 Tolerans
Filtre ve besleme uygulamaları için yeterli hassasiyet.
Kompakt Gövde
5 × 10 mm; yoğun delikli montaj kartlarda az yer kaplar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Aksiyel bobin (endüktans) |
| Ürün Kodu | AL0510-222K |
| Endüktans | 2.2 mH |
| Tolerans | ±%10 (K kodu) |
| Gövde Ölçüsü | 5 × 10 mm |
| Montaj | THT, aksiyel bacak |
| Değer Okuma | Renk bantları |
| Paket İçeriği | 1 adet bobin |
Kullanım Alanları
- Besleme Filtreleme
- EMI Bastırma
- DC-DC Dönüştürücü
- RF Devresi
- Ses Devresi
- Breadboard Denemesi
- Kart Tasarımı
- Prototip Geliştirme
- Elektronik Onarım
- Eğitim Uygulaması
⚠ Akım değeri ürün verisinde belirtilmemiştir; tasarımda kritikse üreticinin veri sayfasından doğrulanmalıdır. Bobin doyuma girdiğinde endüktansı düşer ve akım hızla yükselir. Gövde dirençlere benzediği için kutuya karışması kolaydır — ayırt etmek için ohmmetre kullanın, bobin çok düşük direnç gösterir.
Teknik Sıkça Sorulan Sorular (SSS)
Direnç mi bobin mi, nasıl ayırırım?
Ohmmetre en kesin yöntemdir: bobin neredeyse kısa devre gibi çok düşük direnç gösterir, direnç ise kendi değerini.
Gövde rengi de ipucudur; bobinler genellikle yeşil, mavi ya da gri tonlardadır ve gövde biraz daha şişkin olur.
Renk bantları nasıl okunur?
Dirençlerdeki mantıkla aynıdır ama birim mikrohenri'dir: ilk iki bant rakam, üçüncü bant çarpan, dördüncü bant tolerans.

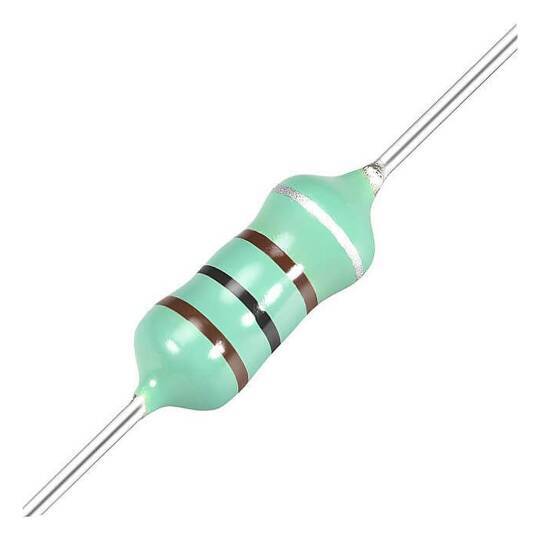

2.2 mH için kahverengi-siyah-kahverengi dizilimi beklenir; tolerans bandı gümüş (±%10) olur.
Nerede kullanılır?
Besleme hattındaki yüksek frekanslı gürültüyü süzmede, DC-DC dönüştürücülerde ve EMI filtrelerinde.
Yüksek akımlı güç katlarında ise SMD güç bobinleri ya da toroid sarımlar tercih edilir.
SMD bobinden farkı ne?
Elektriksel olarak aynı işi yapar; fark montajdadır. Aksiyel tip delikten geçirilerek lehimlenir, elle çalışmaya uygundur.
SMD tip otomatik dizgiye uygundur ve kart üstünde daha az yer kaplar.
Kaç amper taşır?
Akım değeri belirtilmemiştir; bu gövde ölçüsündeki aksiyel bobinler tipik olarak birkaç yüz miliamper mertebesindedir.
Yüksek akım gerekiyorsa daha büyük gövdeli bir bobin ya da toroid çekirdeğe kendi sarımınız gerekir.
