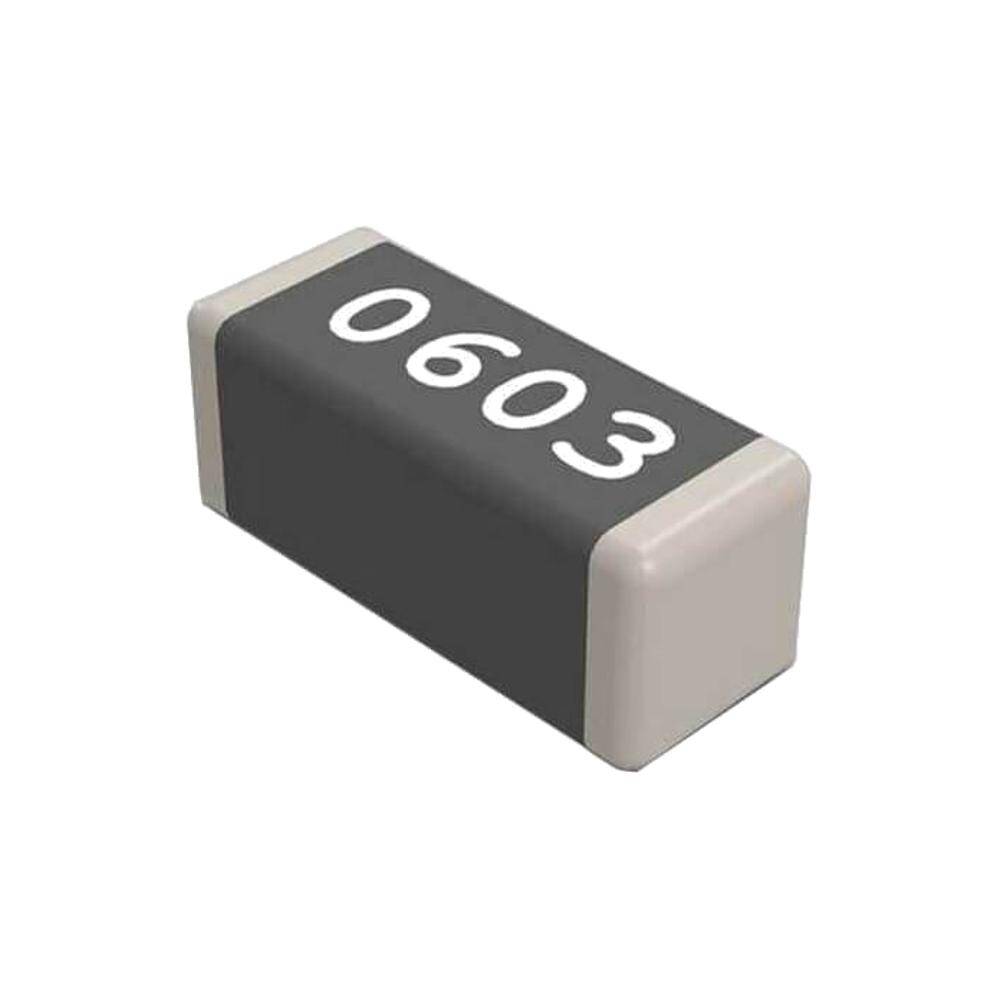

180nH 0603 SMD Bobin - Çok Katmanlı, %5
180nH 0603 SMD Bobin Hakkında Detaylı İnceleme
180 nH değerinde, 0603 (1608 metrik) kılıfta çok katmanlı (multilayer) yüksek frekans SMD bobindir. Tolerans %5'tir.
Çok katmanlı yapı, seramik katmanlar arasına gömülü iletken sarımlardan oluşur. Sarım tipi (wire wound) bobinlere göre daha küçük ve daha ucuzdur; buna karşılık akım taşıma kapasitesi daha düşüktür. Sinyal yolunda ve RF katlarında tercih edilir, güç hattında değil.
Yüksek frekans serisidir: kendi rezonans frekansı yüksektir ve endüstansı GHz mertebesine kadar kararlı kalır. Bu, RF eşleme (matching), filtre ve besleme ayırma (choke) uygulamalarında belirleyici özelliktir.
Kutupsuzdur — ters takılmaz. 0603 kılıf standart SMD ayak izine oturur.
Öne Çıkan Avantajlar
180 nH, %5
Dar toleranslı; RF eşleme devrelerinde tekrarlanabilir sonuç.
Yüksek Frekans Serisi
GHz mertebesine kadar kararlı endüktans.
Çok Katmanlı Yapı
Sarım tipine göre daha küçük gövde ve düşük maliyet.
0603 Standart Kılıf
Yaygın SMD ayak izine oturur.
Kutupsuz
Ters takılmaz; iki yönde de aynı çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Çok katmanlı (multilayer) SMD bobin |
| Endüktans | 180 nH |
| Tolerans | %5 (J kodu) |
| Kılıf | 0603 (1608 metrik) |
| Gövde Ölçüsü | 1.6 × 0.8 × 0.8 mm |
| Montaj Tipi | SMD — yüzey montaj |
| Kullanım Alanı | Sinyal ve RF katları |
| Üretici Kodu | HCL1608-R18J-N |
| Paket İçeriği | 1 adet bobin |
Kullanım Alanları
- RF eşleme (impedance matching)
- Yüksek frekans filtreler
- Anten besleme katları
- Besleme ayırma (RF choke)
- Bluetooth / WiFi modül çevresi
- Osilatör devreleri
- EMI bastırma
- Haberleşme kartları
- Prototip ve onarım
Çok katmanlı bobinler yüksek akım için değildir. Güç dönüştürücü (buck/boost) hatlarında sarım tipi veya güç bobini kullanın.
Teknik Sıkça Sorulan Sorular (SSS)
Sarım tipinden farkı ne?
Çok katmanlı bobin daha küçük ve ucuzdur ama akım kapasitesi ve Q faktörü sarım tipine göre düşüktür. Sinyal katları için uygundur.
Kaç mA taşır?
HCL1608 serisi tipik olarak 150-300 mA aralığındadır; değere göre değişir, güç hattında kullanmayın.
Ters takılır mı?
Bobin kutupsuzdur; ters takılmaz, iki yönde de aynı çalışır.
0603 kaç mm?
1.6 × 0.8 mm (1608 metrik).
Kaç adet gelir?
1 adet.
