YL-44 Aktif Buzzer Modülü 3.3V-5V - Düşük Seviye Tetiklemeli
YL-44 Aktif Buzzer Modülü 3.3V-5V - Düşük Seviye Tetiklemeli Hakkında Detaylı İnceleme
YL-44 aktif buzzer modülü, Arduino ve benzeri mikrodenetleyici kartlarına tek bir dijital pinle sesli uyarı yeteneği kazandıran, kullanıma hazır bir ses kartıdır. Kart üzerindeki buzzer aktif tiptir; yani kendi dahili osilatörüne sahiptir ve ses üretmek için mikrodenetleyiciden PWM veya frekans sinyali beklemez. Pine lojik seviye uygulamanız sesi başlatmak için yeterlidir.

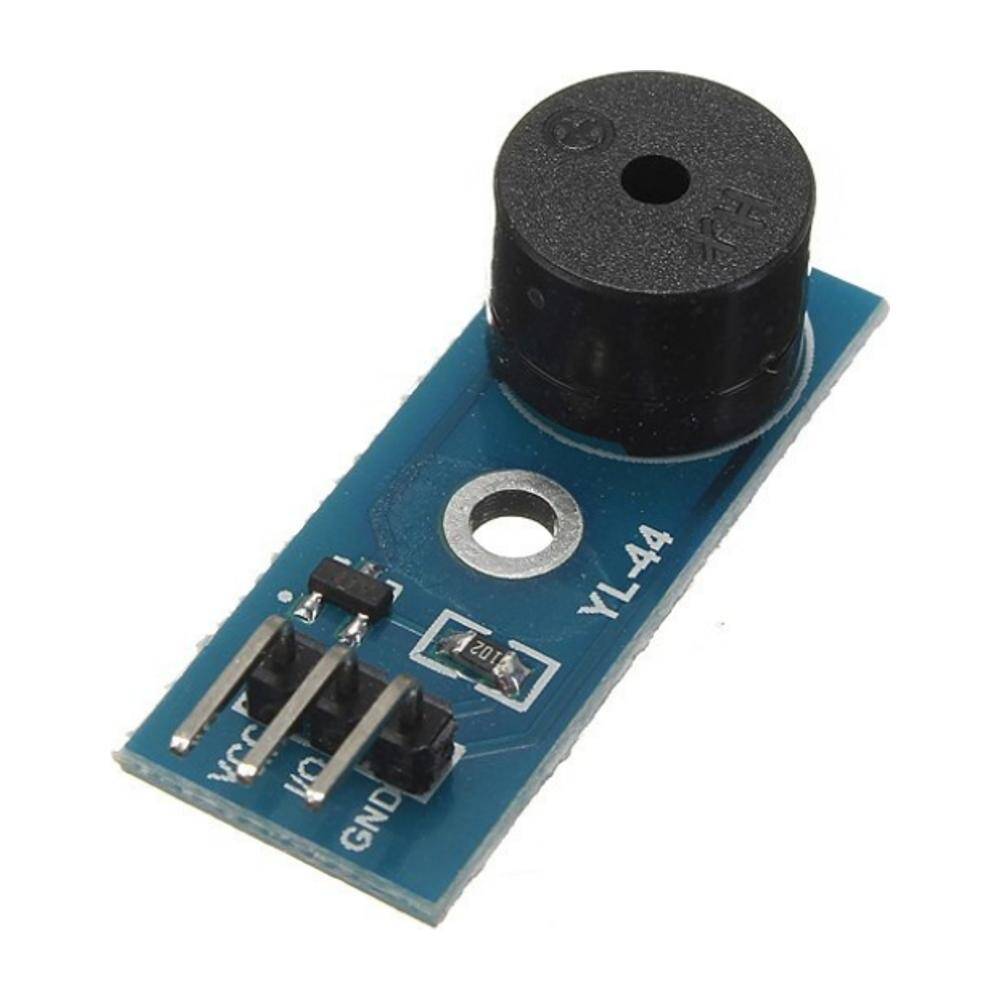

Modül mavi baskı devre üzerine kurulmuştur ve üç pinli erkek header ile gelir: VCC, I/O ve GND. Buzzer doğrudan mikrodenetleyici pininden değil, kart üzerindeki SOT-23 kılıflı transistör üzerinden sürülür; 1 kΩ (102) baz direnci transistörün akımını sınırlar. Bu sayede Arduino pininden yalnızca birkaç miliamper çekilir, buzzerin ihtiyaç duyduğu akım ise besleme hattından karşılanır.
Kart düşük seviye tetiklemelidir: I/O pini LOW yapıldığında buzzer öter, HIGH yapıldığında veya pin boşta bırakıldığında susar. Bu davranış röle kartlarının çoğuyla aynı mantıkta olduğu için alarm ve uyarı devrelerine kolayca entegre edilir. 3,3 V ile 5 V arası besleme ile çalıştığı için hem Arduino hem ESP32, ESP8266 ve STM32 kartlarıyla doğrudan kullanılabilir.
Öne Çıkan Avantajlar
Aktif Buzzer — Frekans Üretmeye Gerek Yok
Dahili osilatör sayesinde tek satır kodla (digitalWrite LOW) ses alırsınız. Pasif buzzerlerde gereken tone() veya PWM kurulumuna ihtiyaç duymaz, zamanlayıcı kaynaklarınızı meşgul etmez.
Transistörlü Sürücü Katı
Buzzer akımı SOT-23 transistör üzerinden çekilir. Mikrodenetleyici pini akım sınırına zorlanmaz; uzun süreli alarm uygulamalarında pin güvende kalır.
3,3 V ve 5 V Uyumlu
Aynı modül Arduino UNO/Mega (5 V) ve ESP32/ESP8266/STM32 (3,3 V) kartlarında seviye çeviriciye gerek kalmadan çalışır.
Düşük Seviye Tetikleme
I/O pini LOW olduğunda öter. Açılış anında pinleri giriş (yüksek empedans) olan kartlarda istenmeyen ötmeyi engellemek için pini başlangıçta HIGH'a çekmeniz yeterlidir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Kodu | YL-44 (KY-012 ile aynı aile) |
| Buzzer Tipi | Aktif (dahili osilatörlü) manyetik buzzer |
| Çalışma Gerilimi | 3,3 V – 5 V DC |
| Tetikleme | Düşük seviye (LOW) ile ötme |
| Ses Frekansı | Yaklaşık 2 kHz, tek tonlu |
| Pin Sayısı | 3 — VCC, I/O, GND |
| Sürücü Elemanı | SOT-23 kılıf transistör + 1 kΩ (102) baz direnci |
| Baskı Devre Rengi | Mavi |
| Montaj Deliği | 1 adet, 3 mm |
| Kart Ölçüsü | Yaklaşık 32 x 13 mm |
| Uyumluluk | Arduino UNO / Nano / Mega, ESP32, ESP8266, STM32, Raspberry Pi |
Kullanım Alanları
- Arduino ile alarm ve uyarı devreleri
- Kapı / pencere açılma ihbar sistemleri
- Mesafe sensörü ile park sensörü uygulamaları
- Buton geri bildirimi (tuş sesi)
- Sıcaklık, gaz veya su seviyesi eşik aşımı uyarısı
- Robotik projelerde durum bildirimi
Tek pinle, ek kütüphane veya zamanlayıcı ayarı olmadan sesli uyarı eklemek isteyen her projede YL-44 pratik bir çözümdür. Pasif buzzer modülü ile karıştırmayınız: melodi veya değişken frekans üretmek istiyorsanız KY-006 pasif buzzer modülünü tercih etmelisiniz.
Teknik Sıkça Sorulan Sorular (SSS)
Aktif buzzer ile pasif buzzer arasındaki fark nedir?
Aktif buzzerde osilatör devresi buzzerin içindedir; gerilim uygulandığı anda sabit frekansta öter. Pasif buzzerde osilatör yoktur, sesi üretmek için dışarıdan kare dalga (örneğin Arduino'nun tone() fonksiyonu) uygulamanız gerekir. Melodi çalmak istiyorsanız pasif, basit alarm istiyorsanız aktif buzzer kullanılır.
Buzzer neden kart takılır takılmaz ötüyor?
Modül düşük seviye tetiklemelidir. Arduino açılışta pinleri giriş modunda bırakır ve pin boşta kalır; bazı kartlarda bu durum buzzerin ötmesine yol açabilir. setup() içinde önce pinMode(pin, OUTPUT) ve hemen ardından digitalWrite(pin, HIGH) yazarak sorunu giderebilirsiniz.
Ses şiddetini azaltabilir miyim?
Aktif buzzerde frekans sabit olduğu için PWM ile ses tonunu değiştiremezsiniz, ancak VCC hattına 100 – 470 Ω arası seri bir direnç ekleyerek ses şiddetini düşürebilirsiniz. Alternatif olarak buzzer deliğinin üzerine bant yapıştırmak da sesi kısar.
ESP32 ile 3,3 V'ta yeterince yüksek sesle öter mi?
Evet, modül 3,3 V ile çalışır; ancak ses şiddeti 5 V beslemeye göre bir miktar düşüktür. Daha yüksek ses isterseniz VCC'yi 5 V'a, I/O'yu ESP32 pinine bağlayın — sürücü transistörü sayesinde bu bağlantı güvenlidir.
