XY-L30A Akü ve Lityum Pil Şarj Kontrol Devresi - 6-60V 30A
XY-L30A Akü ve Lityum Pil Şarj Kontrol Devresi - 6-60V 30A Hakkında Detaylı İnceleme

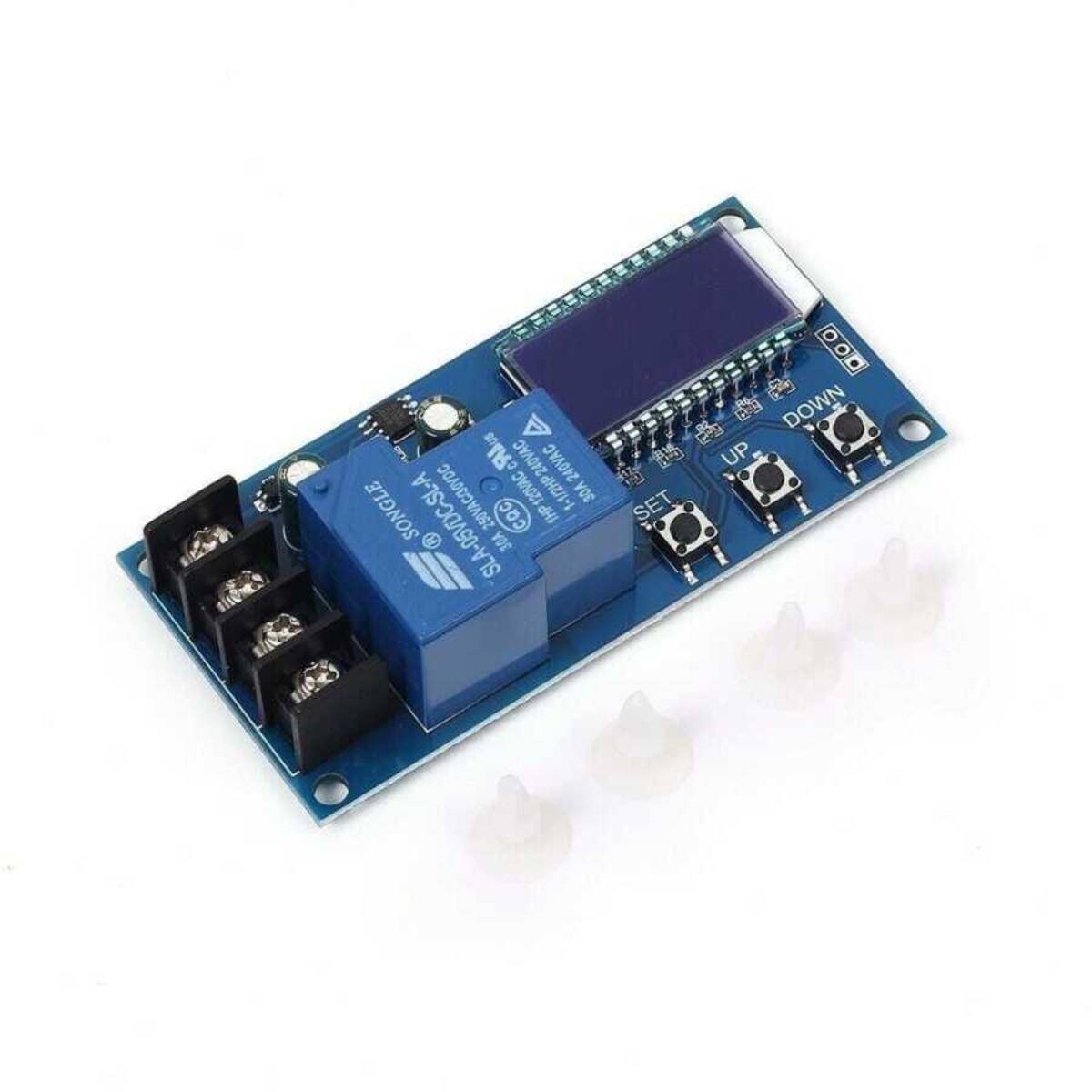

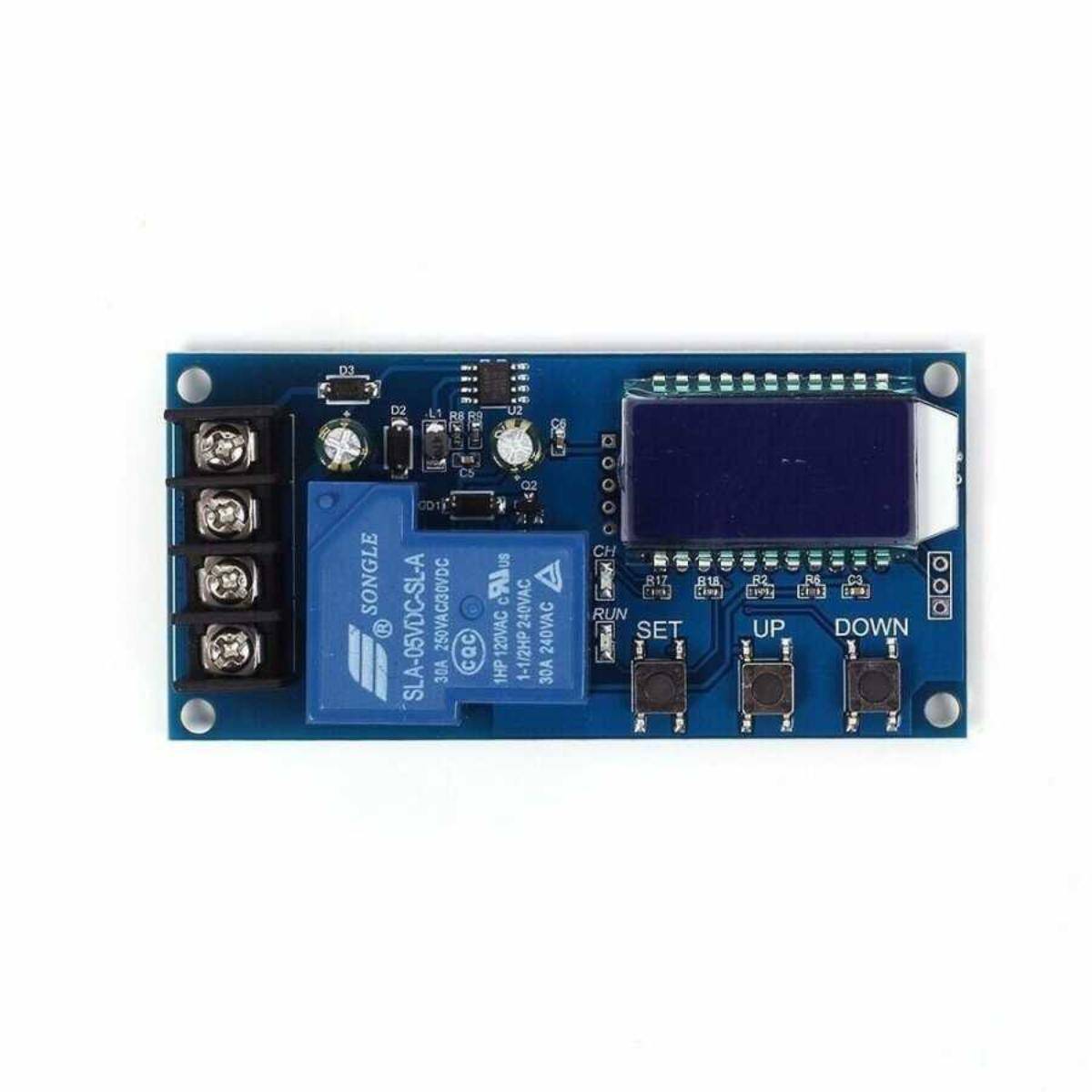

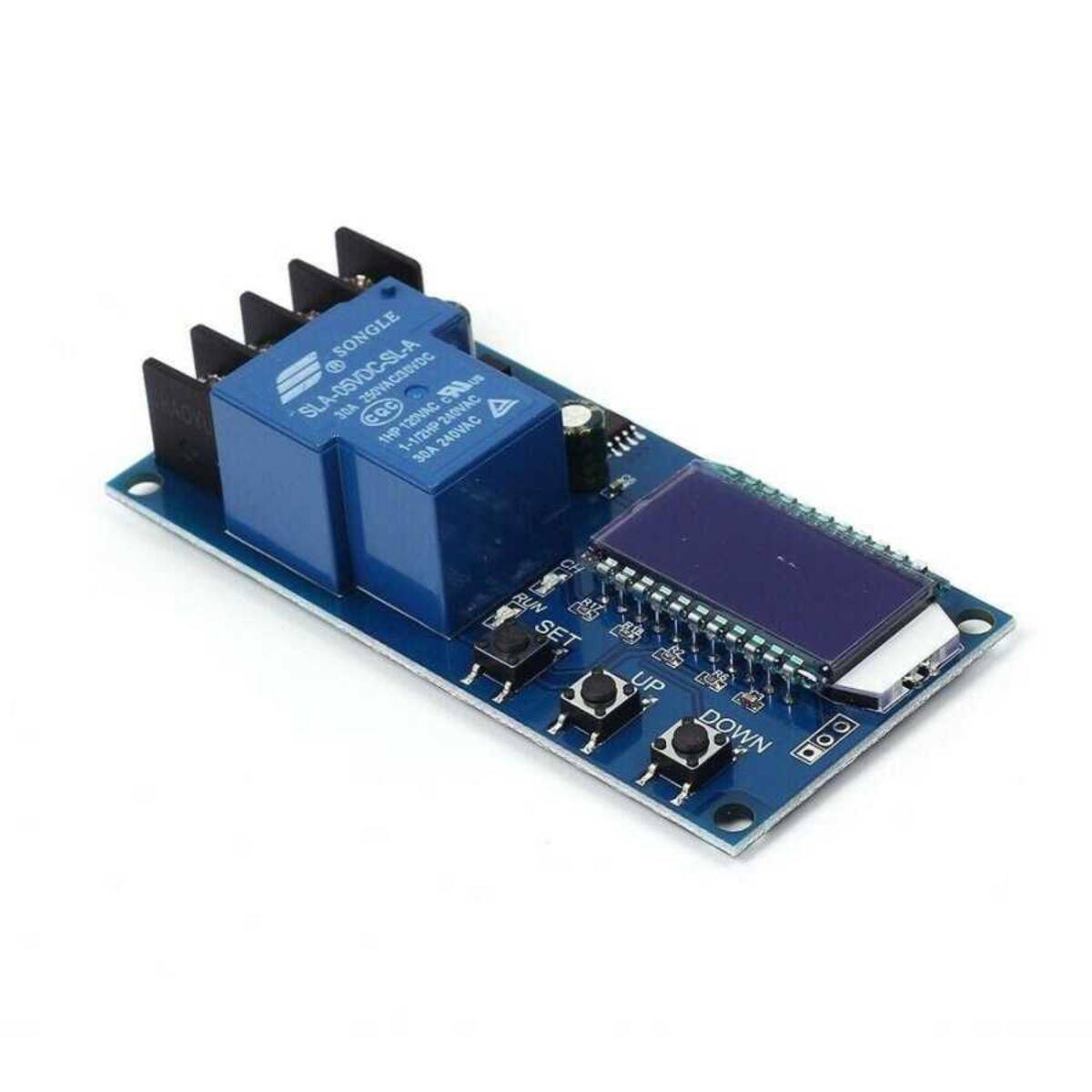

XY-L30A, akü veya lityum pil gruplarının şarjını gerilime göre açıp kesen ekranlı bir kontrol devresidir. Ayarladığınız alt gerilimin altına düşüldüğünde şarjı başlatır, üst gerilime ulaşıldığında kesilir.
6–60 V aralığında çalışır ve röle çıkışı 30 A'e kadar akım taşır. Ekranda anlık gerilim, şarj durumu ve ayar değerleri görüntülenir; ayarlar üç tuşla yapılır.
Kart bir şarj cihazı değildir; şarj kaynağınızın bataryaya giden hattını röleyle anahtarlar. Bu yüzden şarj kaynağı, şarj edilecek bataryaya uygun gerilimde olmalıdır.
Öne Çıkan Avantajlar
Geniş gerilim aralığı
6–60 V arasında farklı akü ve pil grupları için kullanılır.
30 A röle çıkışı
Yüksek akımlı şarj hatlarını anahtarlayabilir.
Ekranlı ayar
Alt ve üst gerilim değerleri ekrandan görülüp ayarlanır.
Süreli şarj
Şarjı belirli bir süreyle sınırlama seçeneği vardır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | XY-L30A |
| Çalışma gerilimi | 6 – 60 V DC |
| Kontrol akımı | En fazla 30 A |
| Kontrol hassasiyeti | 0,1 V |
| Çıkış tipi | Röle ile doğrudan çıkış |
| Uygun bataryalar | Kurşun asit akü, Li-ion, LiPo |
| Boyut | 79 × 42 mm |
Kullanım Alanları
- Akü şarj otomasyonu
- Solar şarj sistemleri
- Lityum pil grubu koruma
- Karavan akü yönetimi
- UPS akü kontrolü
- E-bisiklet batarya şarjı
- Aşırı şarj koruması
- Rüzgar türbini şarjı
- Kesintisiz güç projeleri
- Atölye şarj istasyonu
Kart yalnızca şarj hattını açıp kapatır; akım sınırlaması ve şarj eğrisi şarj kaynağınıza aittir. Yüksek akımlı bağlantılarda yeterli kesitte kablo kullanın.
Teknik Sıkça Sorulan Sorular (SSS)
Şarj cihazı yerine kullanılır mı?
Hayır. Kart şarj kaynağının bataryaya giden hattını röleyle açıp kapatır.
Hangi aküler için uygun?
6–60 V aralığındaki kurşun asit akü, Li-ion ve LiPo gruplar için uygundur.
Ayarlar nasıl yapılır?
SET tuşuna basılı tutularak ayar menüsüne girilir, yukarı ve aşağı tuşlarıyla değerler değiştirilir.
dn ve UP ne demek?
dn şarjın başlayacağı alt gerilim, UP şarjın kesileceği üst gerilimdir.
Güneş paneliyle kullanılır mı?
Evet, panel şarj kontrolcüsünün çıkış hattında ek koruma olarak kullanılabilir.
