XL7015 Ayarlanabilir Voltaj Düşürücü Modül - 5-80V Giriş, 0.8A
XL7015 Ayarlanabilir Voltaj Düşürücü Modül - 5-80V Giriş, 0.8A Hakkında Detaylı İnceleme

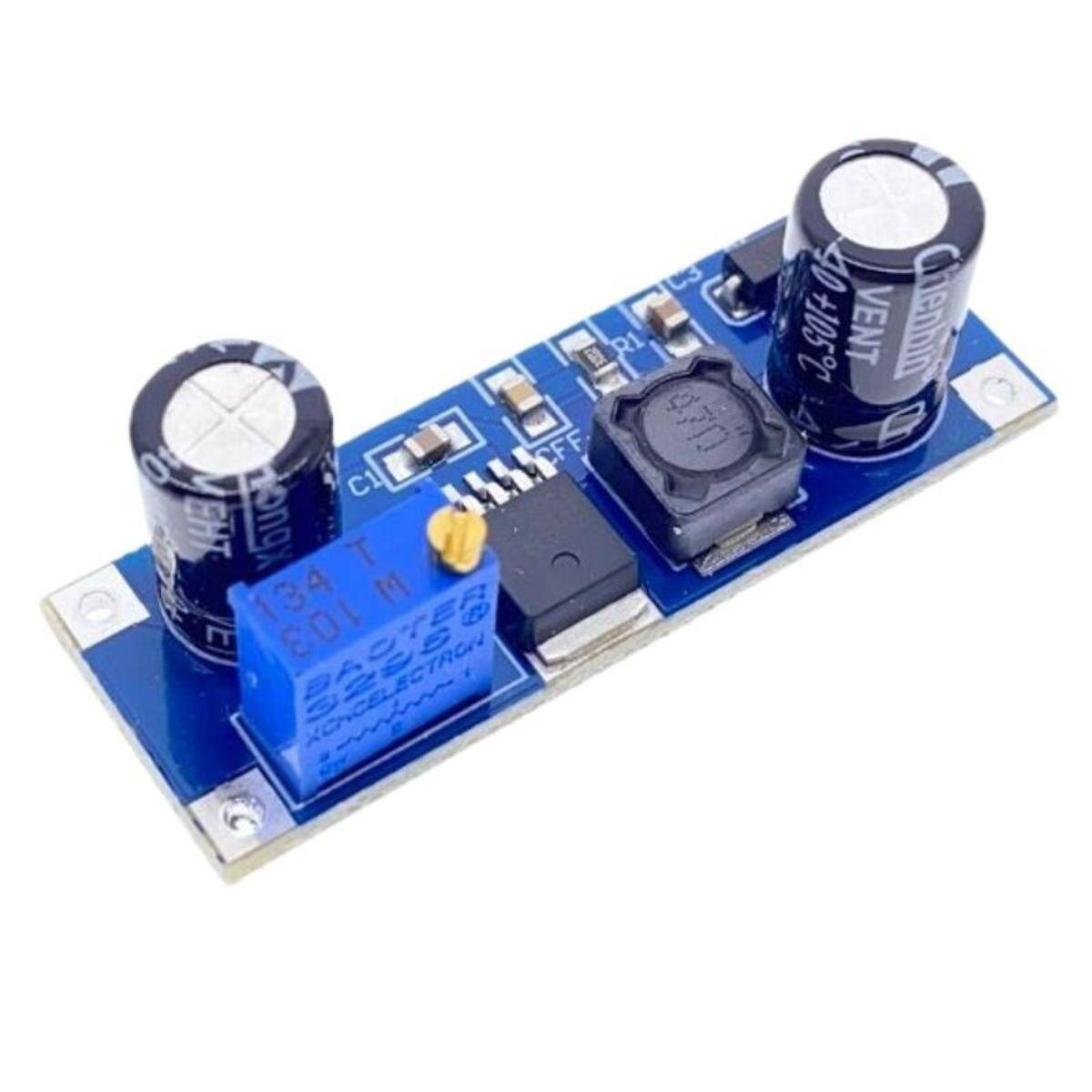

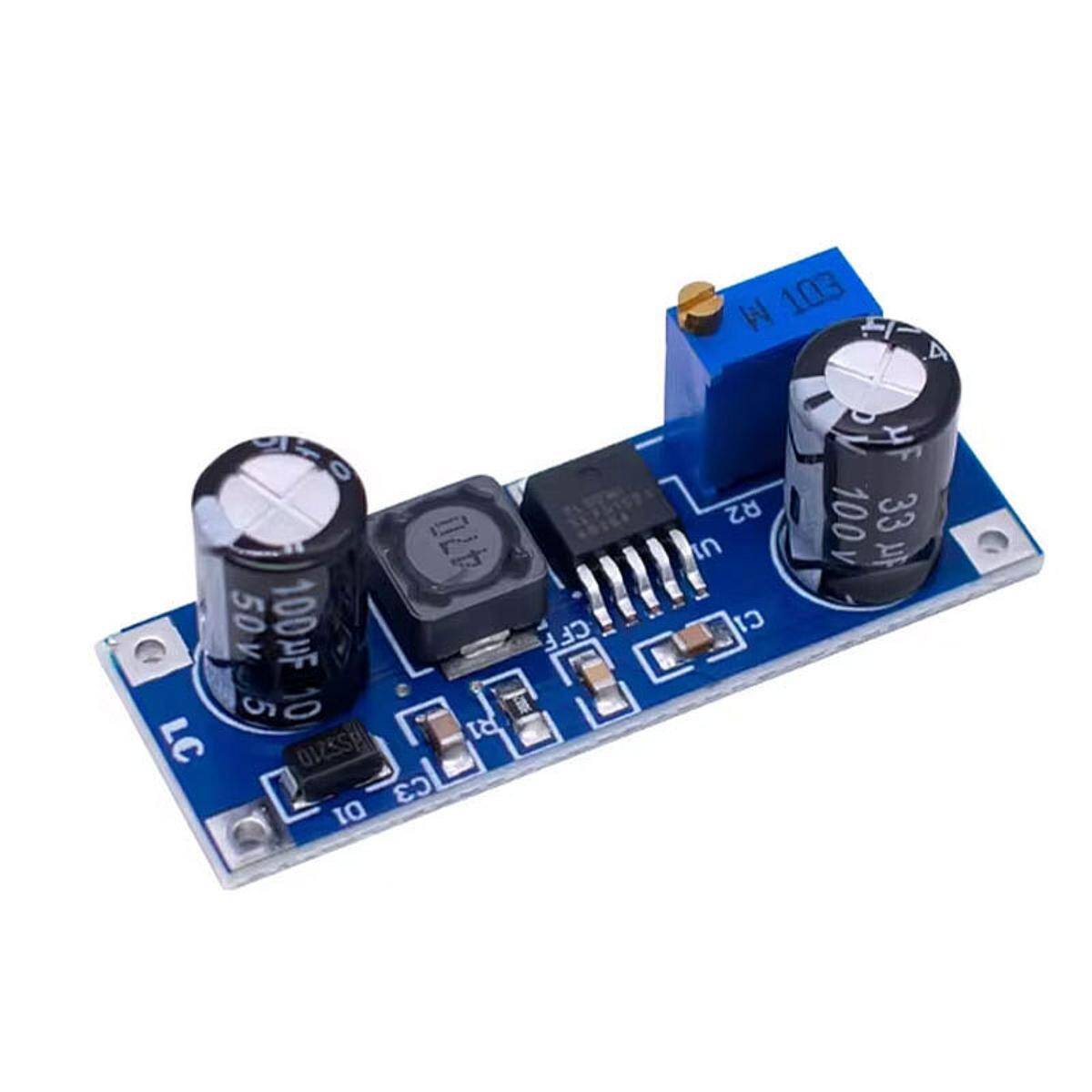

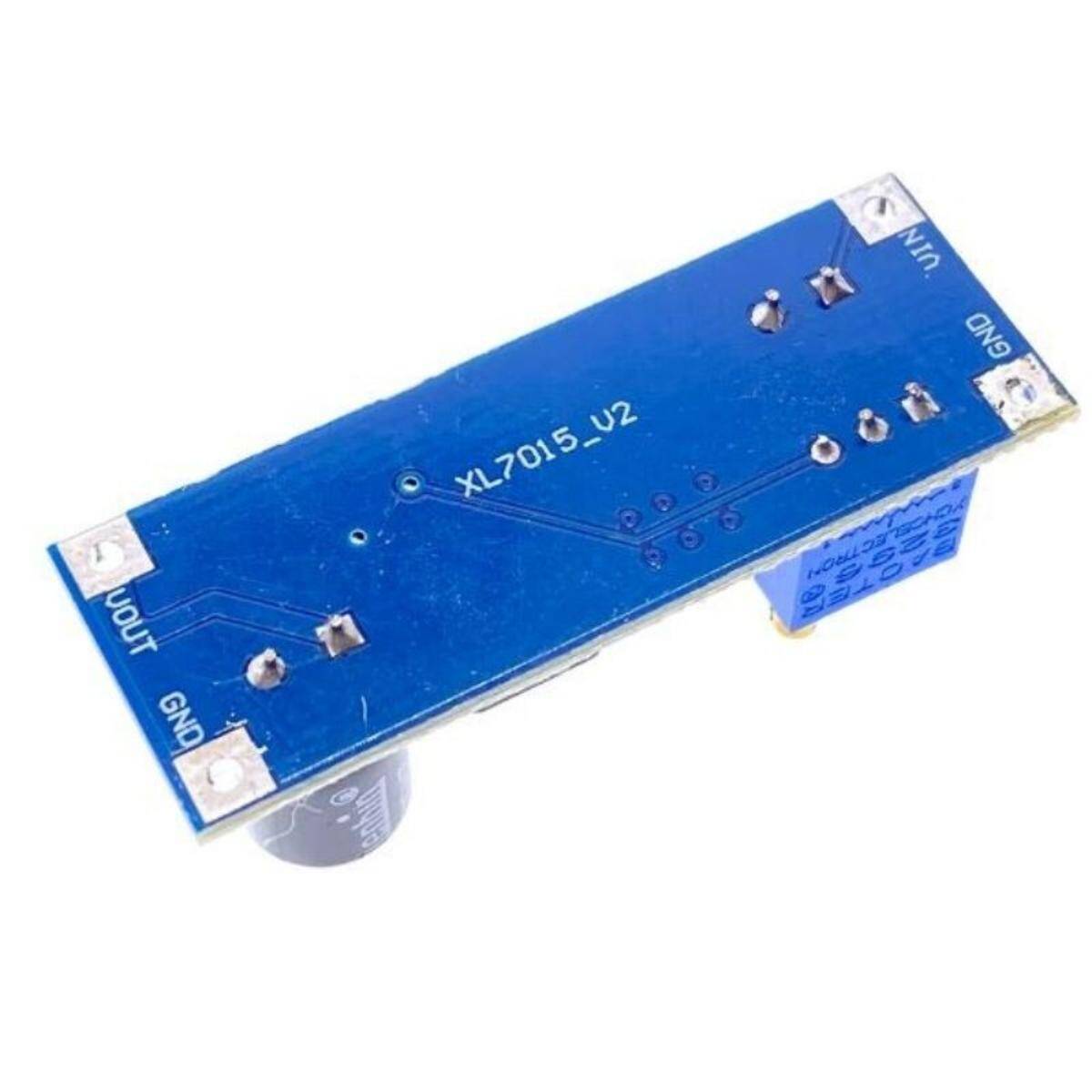

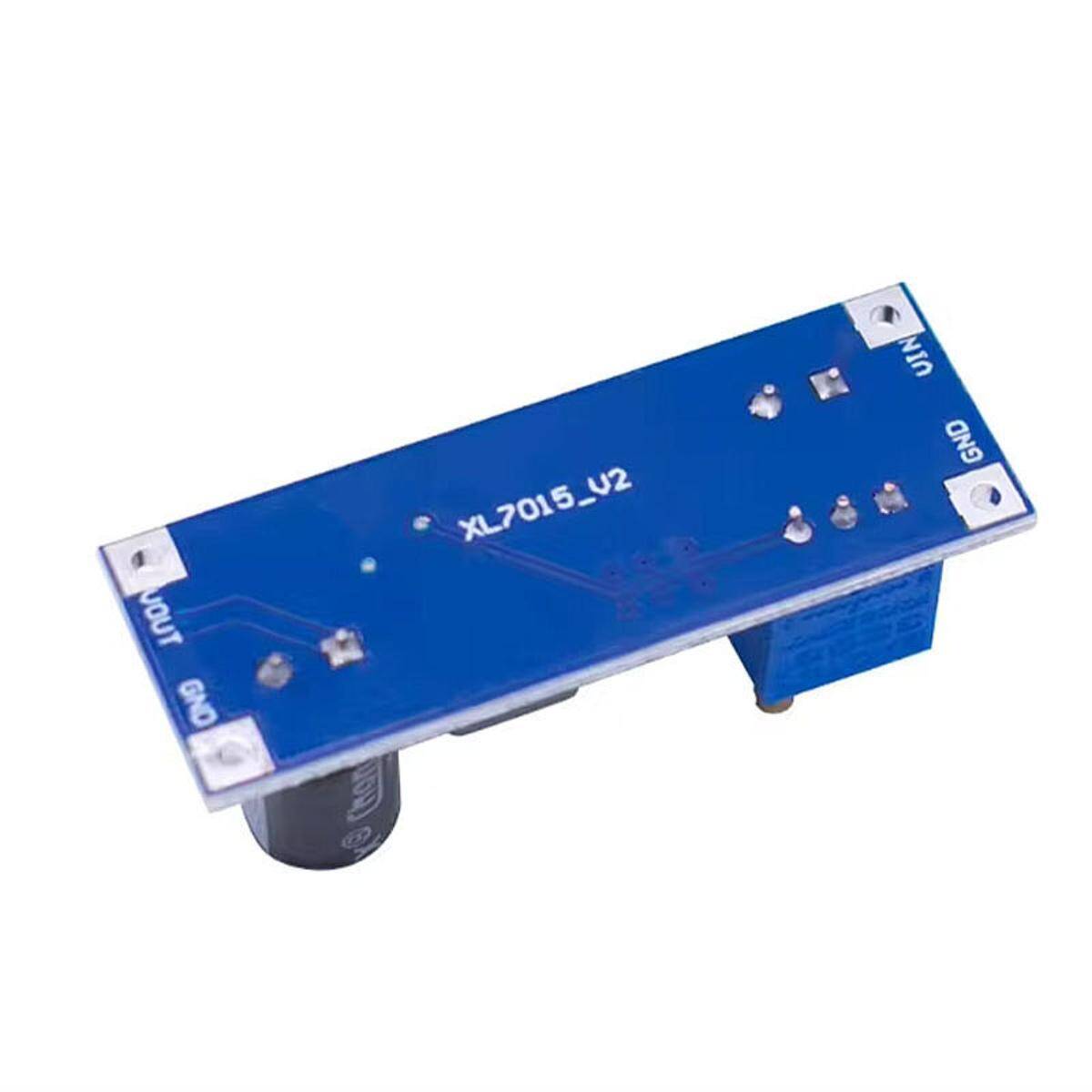

XL7015, 5–80 V DC gibi geniş bir giriş aralığından 5–20 V arasında ayarlanabilir çıkış üreten kompakt bir DC-DC voltaj düşürücü (step down) modüldür.
Çıkış gerilimi kart üzerindeki çok turlu trimpot ile ayarlanır. Çıkış akımı 0,8 A, çıkış gücü yaklaşık 7 W'tır; yüksek gerilimli sistemlerde düşük güçlü elektronikleri beslemek için uygundur.
Çıkış kısa devre ve aşırı akım korumaları bulunur. 16 x 44 mm boyutuyla dar alanlara sığar.
Öne Çıkan Avantajlar
80 V giriş
Yüksek gerilimli akü sistemleriyle uyumlu.
Ayarlanabilir
5–20 V çıkış trimpotla ayarlanır.
Korumalı
Kısa devre ve aşırı akım koruması.
Kompakt
16 x 44 mm küçük kart.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Çip | XL7015 |
| Giriş gerilimi | 5 – 80 V DC |
| Çıkış gerilimi | 5 – 20 V DC, ayarlanabilir |
| Çıkış akımı | 0,8 A |
| Çıkış gücü | Yaklaşık 7 W |
| Ayar | Çok turlu trimpot |
| Korumalar | Kısa devre, aşırı akım |
| Ölçüler | Yaklaşık 16 x 44 mm |
Kullanım Alanları
- Elektrikli bisiklet elektroniği
- 48 V / 60 V akü sistemleri
- Güneş enerjisi sistemleri
- Endüstriyel kontrol besleme
- Mikrodenetleyici besleme
- Sensör besleme
- Röle kartı besleme
- Araç elektroniği
- LED göstergeler
- Hobi projeleri
Çıkış akımı 0,8 A ile sınırlıdır; motor veya yüksek akımlı yükler için uygun değildir. Ayarı yük bağlamadan önce multimetre ile yapın.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç amper verir?
Sürekli 0,8 A çıkış akımı verir.
Çıkış 3,3 V yapılabilir mi?
Hayır, çıkış ayarı 5–20 V arasındadır.
72 V akü ile çalışır mı?
Evet, 80 V'a kadar girişi destekler; tam dolu akü gerilimini kontrol edin.
Çıkış nasıl ayarlanır?
Trimpot çevrilerek multimetre ile ölçülerek ayarlanır.
Motor besler mi?
0,8 A sınırı nedeniyle küçük yükler dışında önerilmez.
