XL4015 Ekranlı Ayarlanabilir Voltaj Düşürücü - 5A 75W, Soğutuculu
XL4015 Ekranlı Ayarlanabilir Voltaj Düşürücü Hakkında Detaylı İnceleme
XL4015 tabanlı, üzerinde 3 haneli kırmızı LED ekran bulunan ayarlanabilir DC-DC düşürücü modüldür. 4-38 V giriş kabul eder, 1,25-36 V arasında çıkış verir, 5 A / 75 W'a kadar güç taşır.
Ayarlanabilir bir regülatörle çalışmanın en can sıkıcı yanı, çıkışı kurarken multimetre bağlamak zorunda olmaktır: trimpotu çevir, uçları tut, oku, tekrar çevir. Bu kartta gerek yok — değer ekranda durur. Üstelik yük bağlandığında gerilim biraz düşer; ekran bunu da anında gösterir, siz de çalışma koşulunda ayar yaparsınız.
Kartın iki butonu vardır: IN ve OUT. Basarak ekranın giriş gerilimini mi yoksa çıkış gerilimini mi göstereceğini seçersiniz. Bu, aküyle ya da pil paketiyle çalışırken pratik bir avantajdır — tek ekrandan hem kaynağın hem de çıkışın durumunu izlersiniz.
XL4015, LM2596'nın bir üst sınıfıdır: 3 A yerine 5 A taşır ve verimi %96'ya kadar çıkar. Anahtarlamalı yapı fazla gerilimi ısıya çevirmez, dönüştürür; pille çalışan ve ısınmaması gereken devrelerde fark büyüktür.

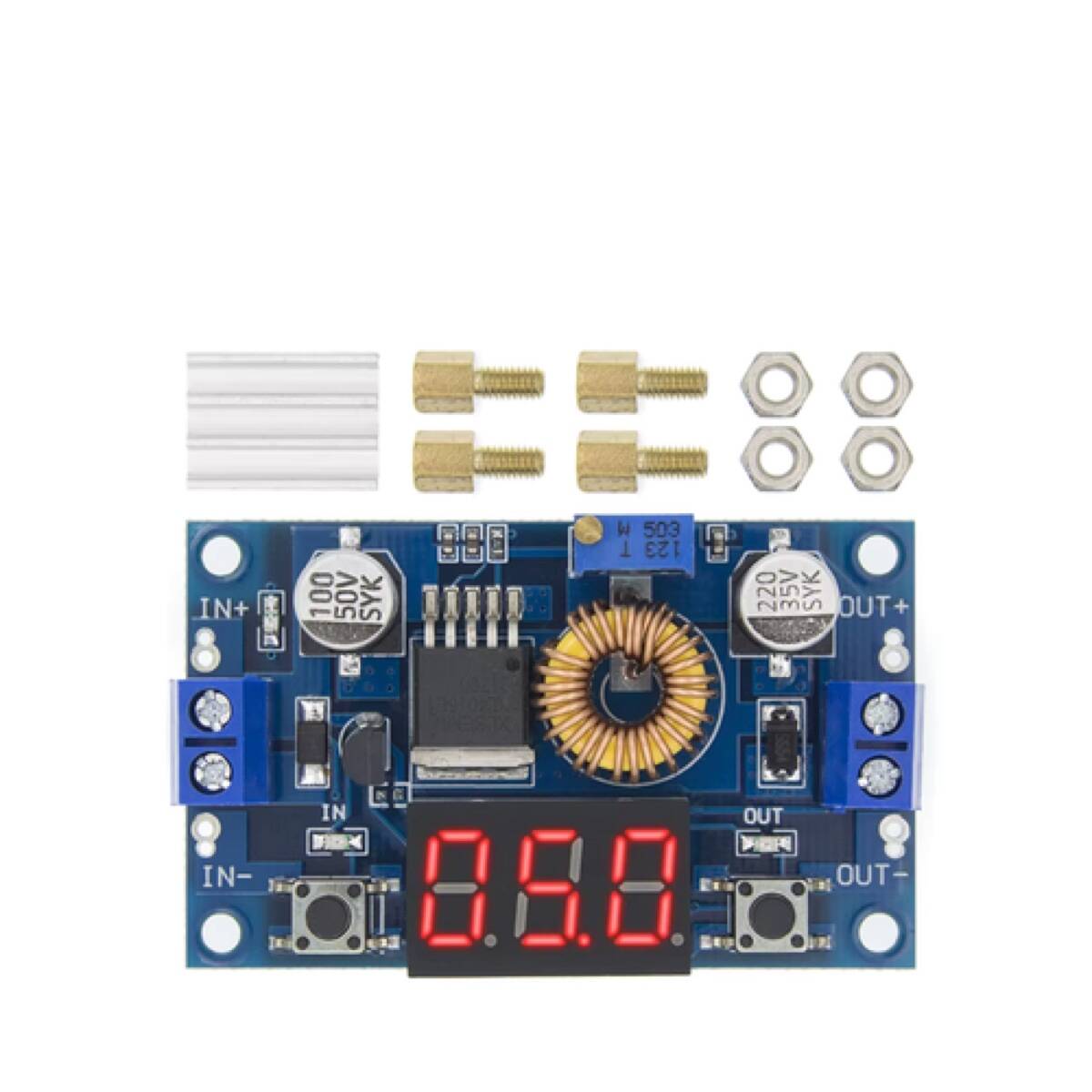

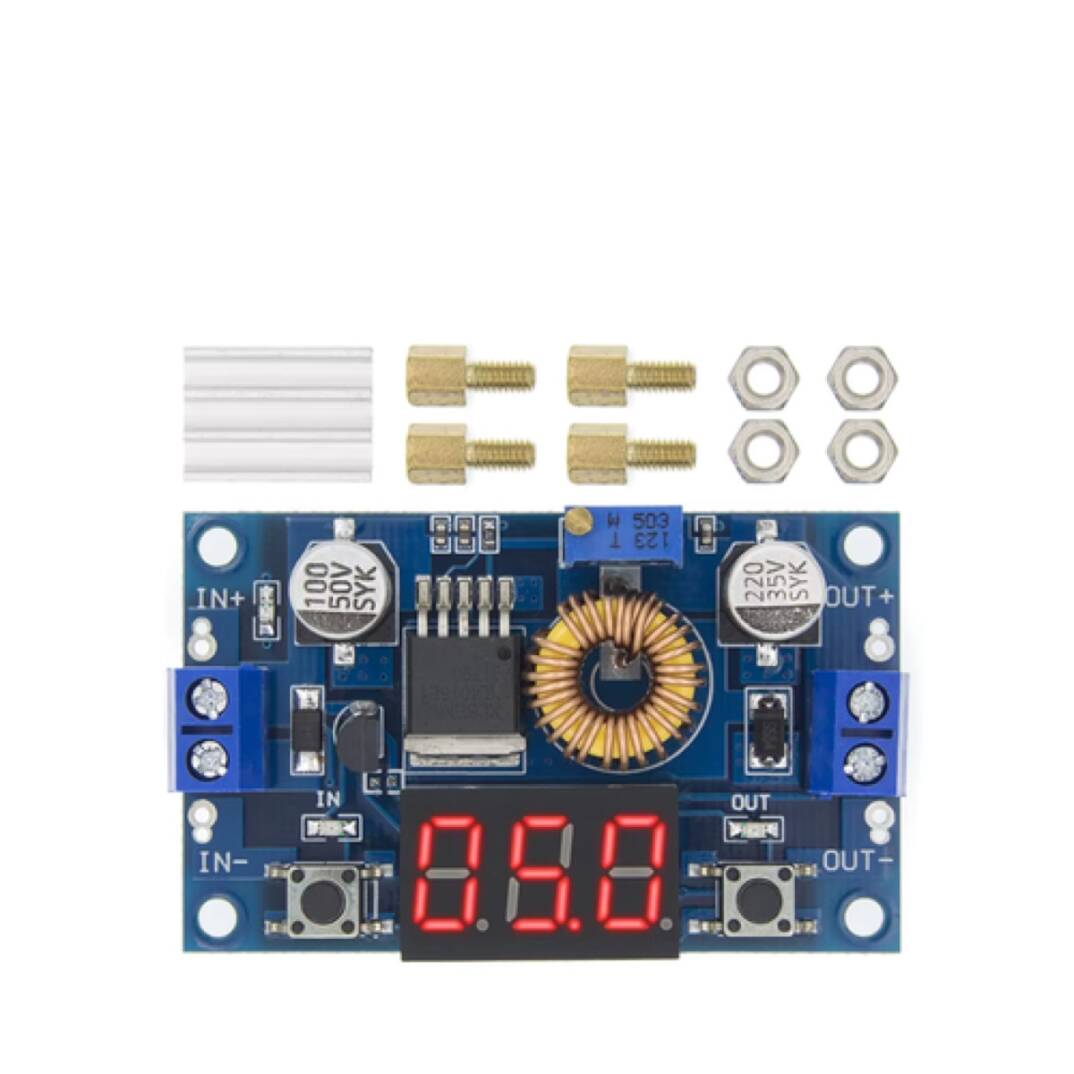

Giriş ve çıkış vidalı klemensle bağlanır. Paketten ayrıca alüminyum soğutucu, 4 pirinç distans ve 4 somun çıkar; yüksek akımda entegreyi soğutmak ve kartı yerden yükseltmek için.
Öne Çıkan Avantajlar
3 Haneli LED Ekran
Çıkış gerilimi ekranda; multimetre bağlamaya gerek yok.
IN / OUT Butonları
Ekran giriş ve çıkış gerilimi arasında geçiş yapar.
5A / 75W
LM2596'nın üzerinde; motor, LED şerit ve orta güçlü yükler.
%96'ya Varan Verim
Anahtarlamalı yapı; fazla gerilimi ısıya çevirmez.
Geniş Aralık
4-38 V giriş, 1,25-36 V ayarlanabilir çıkış.
Soğutucu Dahil
Alüminyum soğutucu, 4 distans ve 4 somun pakette.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | DC-DC düşürücü (buck) regülatör modülü |
| Entegre | XL4015 |
| Giriş | 4 - 38 V DC |
| Çıkış | 1,25 - 36 V DC — ayarlanabilir |
| Akım / Güç | 5 A / 75 W |
| Verim | %96'ya kadar |
| Gösterge | 3 haneli kırmızı LED — IN/OUT seçilebilir |
| Bağlantı | Vidalı klemens |
| Paket İçeriği | 1 adet modül · 1 alüminyum soğutucu · 4 pirinç distans · 4 somun |
Kullanım Alanları
- Ayarlanabilir güç kaynağı
- Akü ve pil paketinden besleme
- LED şerit sürme
- DC motor besleme
- Araç içi 12V uygulamaları
- Laboratuvar besleme katı
- Arduino ve ESP besleme
- Sensör ve modül besleme
- Prototip güç katı
- Maker projeleri
Modül yalnızca düşürür: çıkış gerilimi girişten daima düşük olmalıdır, yükseltme yapmaz. İlk kullanımda yükü bağlamadan önce trimpotla çıkışı ayarlayıp ekrandan doğrulayın — fabrika ayarı rastgeledir. Trimpot çok turludur, ayar birkaç tur ister. 5 A sınırı soğutucu takılı hâlde geçerlidir; yüksek akımda soğutucuyu mutlaka takın ve kapalı kutuda hava akışı bırakın. Giriş ve çıkışın kutbunu ters bağlamak modülü kalıcı olarak bozar. Ekran ölçüm cihazı değildir, hassasiyeti sınırlıdır; kritik işlerde multimetreyle doğrulayın.
Teknik Sıkça Sorulan Sorular (SSS)
Ekran neyi gösteriyor?
Çıkış gerilimini. IN butonuna basınca giriş gerilimini gösterir.
Kaç amper verir?
5 A, 75 W'a kadar. Yüksek akımda soğutucu takılmalıdır.
Gerilim yükseltir mi?
Hayır, yalnızca düşürür. Çıkış girişten daima düşük olmalıdır.
LM2596'dan farkı ne?
5 A taşır (LM2596 3 A), verimi daha yüksektir ve ekranı vardır.
Soğutucu dahil mi?
Evet. Alüminyum soğutucu, 4 distans ve 4 somun pakette geliyor.
