XH-M603 Akü ve Lityum Batarya Şarj Kontrol Devresi - 12-24V, Röle Çıkışlı
XH-M603 Akü ve Lityum Batarya Şarj Kontrol Devresi Hakkında Detaylı İnceleme

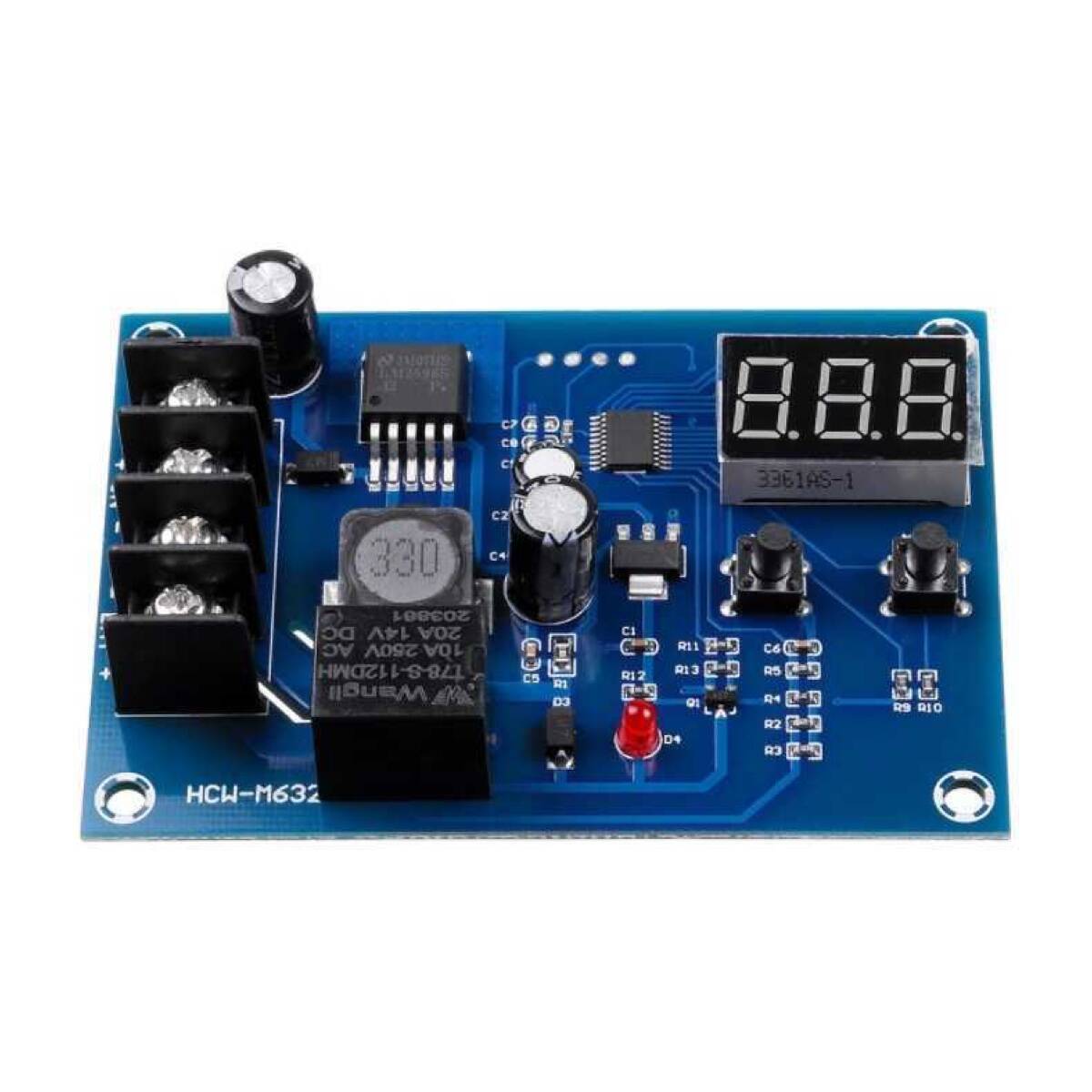

XH-M603, rüzgar türbini ve güneş panelinden üretilen elektriği akü ya da bataryalara şarj etmek için kullanılan kontrol devresidir. Giriş gerilimi 10-30 V DC, batarya aralığı 12-24 V'tur.
Yenilenebilir enerji düzeneklerinde asıl sorun üretim değil kontroldür. Panel ya da türbin güneş ve rüzgâr olduğu sürece üretmeye devam eder; akü dolduğunda üretimi kesecek bir mekanizma yoksa akü aşırı şarja maruz kalır. Aşırı şarj, akünün elektrolitini kaynatır ve ömrünü kısaltır.
Modül bunu akım kesici özelliğiyle çözer: batarya gerilimini izler, üst eşiğe ulaşınca röle ile şarj hattını keser, gerilim alt eşiğe düşünce yeniden bağlar. Her iki eşik de kullanıcı tarafından ayarlanır; ekran ve kontrol hassasiyeti 0,1 V, gerilim toleransı ±0,1 V'tur.
Üzerindeki dijital ekran batarya gerilimini anlık gösterir — sistemin durumunu görmek için ayrı bir voltmetre bağlamaya gerek kalmaz. Ölçüleri 82 x 58 x 18 mm'dir.
Öne Çıkan Avantajlar
Aşırı Şarjı Önler
Akü dolunca röle ile şarj hattını keser; elektrolit kaynaması ve ömür kaybı önlenir.
Röle Çıkışlı
Mekanik kontak ile hattı tamamen keser; yarı iletken anahtarlara göre kayıpsızdır.
Ayarlanabilir Çift Eşik
Kesme ve yeniden bağlama gerilimleri ayrı ayrı ayarlanır.
Dijital Ekran
Batarya gerilimi anlık görünür; ayrı voltmetreye gerek kalmaz.
0,1V Hassasiyet
Ekran ve kontrol 0,1 V çözünürlükte çalışır.
Yenilenebilir Enerji İçin
Güneş paneli ve rüzgâr türbini çıkışlarıyla doğrudan kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Akü / batarya şarj kontrol devresi |
| Model | XH-M603 |
| Giriş Gerilimi | 10 V - 30 V DC |
| Batarya Aralığı | 12 V - 24 V |
| Ekran Hassasiyeti | 0,1 V |
| Kontrol Hassasiyeti | 0,1 V |
| Voltaj Toleransı | ± 0,1 V |
| Çıkış | Röle kontağı |
| Boyut | 82 x 58 x 18 mm |
| Uyumlu Bataryalar | Jel akü, kuru akü, lityum batarya |
| Paket İçeriği | 1 adet modül |
Kullanım Alanları
- Güneş paneliyle akü şarjı
- Rüzgâr türbini şarj kontrolü
- Karavan ve tekne enerji sistemleri
- Bahçe ve saha solar düzenekleri
- Jeneratör şarj kontrolü
- Yedek güç ve UPS sistemleri
- Lityum batarya paketi şarjı
- Akü ömrünü uzatma
- Off-grid enerji projeleri
- Maker ve DIY enerji sistemleri
Kesme ve yeniden bağlama eşikleri kullanılan akünün türüne göre ayarlanmalıdır — jel, kuru ve lityum akülerin şarj gerilimleri farklıdır, hücrenin veri sayfası esas alınmalıdır. Modül bir MPPT şarj regülatörü değildir; panelden gelen gerilimi optimize etmez, yalnızca eşik kontrolüyle hattı açıp kapatır. Röle kontağının akım kapasitesi aşılmamalıdır; yüksek akımlı sistemlerde araya harici kontaktör konmalıdır. Akü hatlarında sigorta kullanılmalı, kısa devreye karşı dikkatli olunmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Ne işe yarar?
Güneş paneli ya da rüzgâr türbininden gelen elektriği aküye şarj ederken aşırı şarjı önler.
Giriş gerilimi kaç volt?
10-30 V DC. Batarya tarafı 12-24 V'tur.
MPPT regülatör mü?
Hayır. Panelden gelen gerilimi optimize etmez; eşik kontrolüyle hattı açıp kapatır.
Röle çıkışı ne demek?
Hat mekanik kontak ile kesilir. Yarı iletken anahtarların aksine üzerinde gerilim düşümü olmaz.
Ekran ne gösterir?
Batarya gerilimini anlık olarak, 0,1 V çözünürlükte gösterir.
