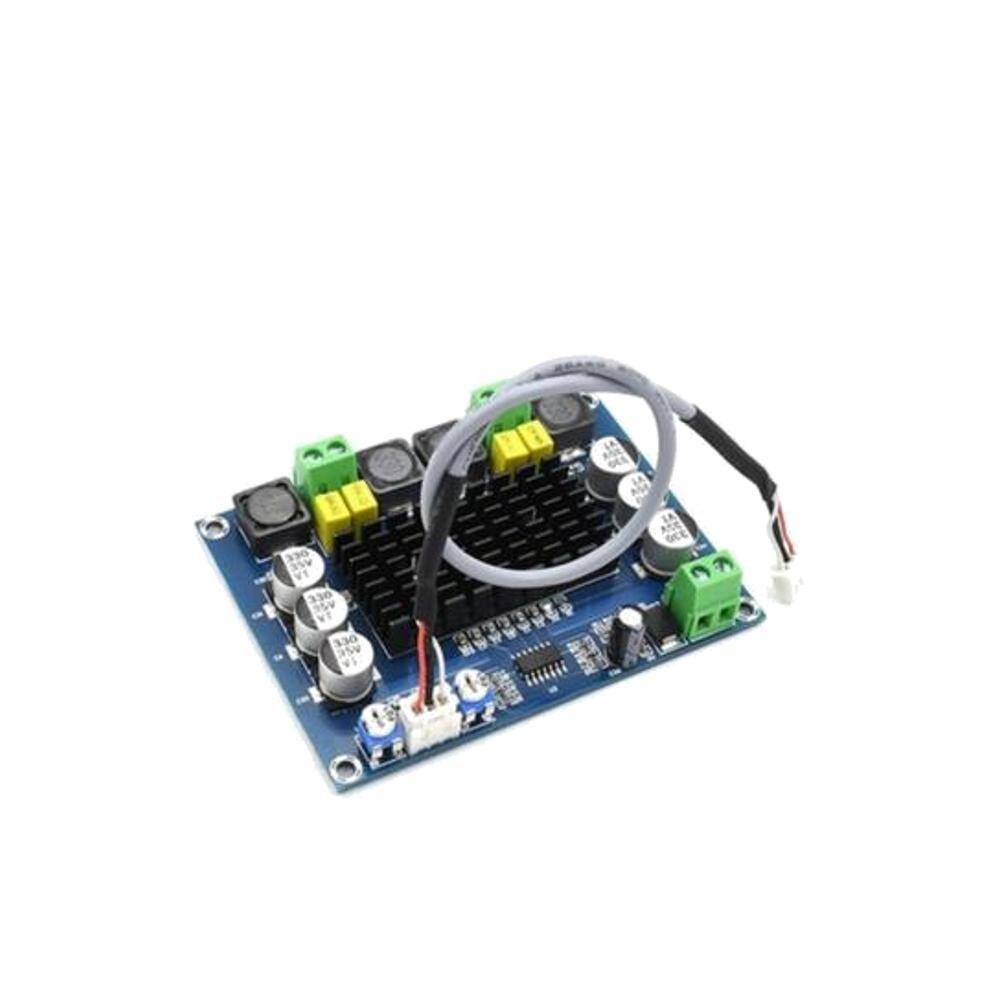

XH-M543 TPA3116D2 2x120W Stereo Dijital Amfi Modülü
XH-M543 TPA3116D2 2x120W Stereo Dijital Amfi Modülü Hakkında Detaylı İnceleme
XH-M543, iki adet TPA3116D2 Class-D entegresi taşıyan stereo güç amfisi kartıdır. Her kanal 120 W'a kadar çıkış verir (düşük empedansta ve yüksek besleme geriliminde tepe değer).
Class-D yapı, çıkış katını tam iletim ve tam kesim arasında anahtarlar — lineer amfilerin aksine neredeyse hiç ısı üretmez. Verim %90 mertebesindedir; bu yüzden aynı güç için çok daha küçük soğutucu yeter ve pille çalışan sistemlerde süre uzar.
Besleme 12-26 V DC aralığındadır ve çıkış gücü doğrudan besleme gerilimine bağlıdır: 12 V ile düşük, 24 V ile tam güce yakın çalışır. Yüksek güç için uygun akım verebilen bir adaptör şarttır.
Giriş ve hoparlör çıkışları vidalı klemenstir, lehim gerektirmez. Kart üzerinde geniş alüminyum soğutucu hazır gelir.
Öne Çıkan Avantajlar
2 × 120 W
Çift TPA3116D2; stereo yüksek güç.
Class-D Verim
%90 civarı verim; az ısı, küçük soğutucu.
12-26 V Geniş Besleme
Adaptör veya akü ile çalışır.
Vidalı Klemens
Giriş ve hoparlör bağlantısı lehimsiz.
Hazır Soğutucu
Alüminyum soğutucu kart üzerinde takılı.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Class-D stereo güç amfisi modülü |
| Entegre | TPA3116D2 × 2 |
| Çıkış Gücü | 2 × 120 W (tepe, besleme ve empedansa bağlı) |
| Besleme | 12 - 26 V DC |
| Kanal | Stereo (2.0) |
| Giriş | Vidalı klemens / soket |
| Hoparlör Çıkışı | Vidalı klemens |
| Soğutma | Alüminyum soğutucu (takılı) |
| Kart Kodu | XH-M543 |
| Paket İçeriği | 1 adet modül |
Kullanım Alanları
- Ev hoparlör sistemleri
- Pasif hoparlörleri aktifleştirme
- Bluetooth alıcı ile birlikte amfi
- Araç içi ses sistemi
- Mağaza ve anons ses sistemi
- DIY ses kutusu projeleri
- Stüdyo monitör sürme
- Hobi HiFi projeleri
Belirtilen güce yalnızca yüksek besleme gerilimi ve uygun hoparlör empedansında ulaşılır. Besleme adaptörünüzün akımı yetersizse kart korumaya girer veya ses bozulur. Hoparlör çıkışlarını birbirine veya şasiye kısa devre etmeyin.
Teknik Sıkça Sorulan Sorular (SSS)
Gerçekten 2×120 W veriyor mu?
120 W tepe değerdir; besleme gerilimi, adaptör akımı ve hoparlör empedansı belirler. 24 V ve güçlü bir adaptörle yüksek güce yaklaşılır, 12 V ile çok daha düşük kalır.
Kaç ohm hoparlör bağlanır?
Tipik olarak 4-8 ohm. Daha düşük empedans daha çok akım çeker, kartı ve adaptörü zorlar.
Bluetooth var mı?
Hayır. Analog girişlidir; Bluetooth için ayrı bir alıcı modül bağlanır.
Ses ayarı var mı?
Kartta potansiyometre yoktur; seviye kaynak cihazdan veya ayrı bir ses kontrol kartından ayarlanır.
Kaç adet gelir?
1 adet modül.
