U.FL (İpex) - SMA Dişi Pigtail Anten Kablosu - 50cm, Panel Tipi
U.FL (İpex) Hakkında Detaylı İnceleme

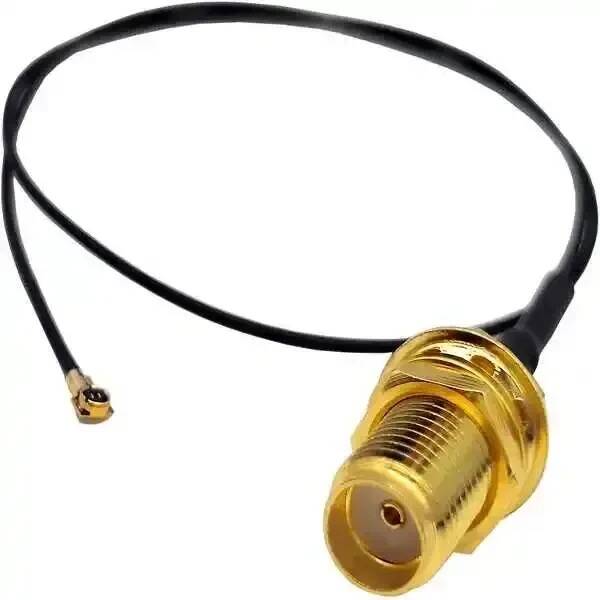

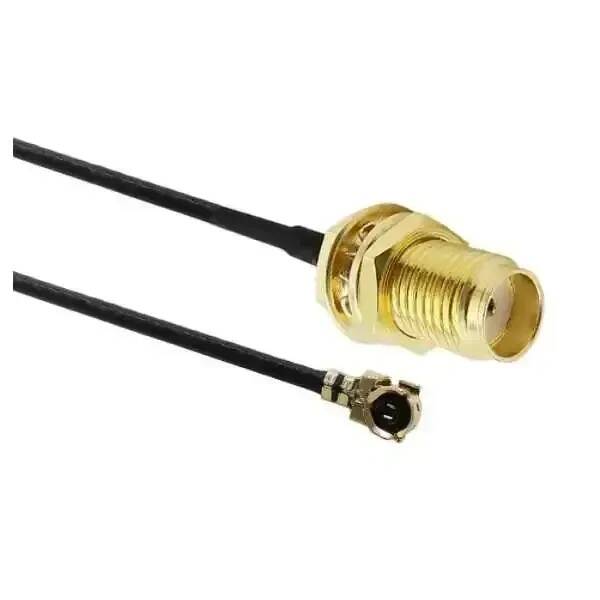

Bir ucunda U.FL (İpex) minik konnektör, diğer ucunda SMA dişi panel tipi soket bulunan 50 cm uzunluğunda koaksiyel pigtail kablodur.
Küçük kablosuz modüllerde (ESP32, ESP8266, LoRa, nRF24, GPS, GSM) kart üzerindeki anten soketi U.FL tipidir — tırnak ucu büyüklüğünde, doğrudan anten takmaya elverişsiz bir konnektör. Bu kablo, o minik soketi standart SMA'ya çevirir ve piyasadaki her anteni takılabilir hâle getirir.

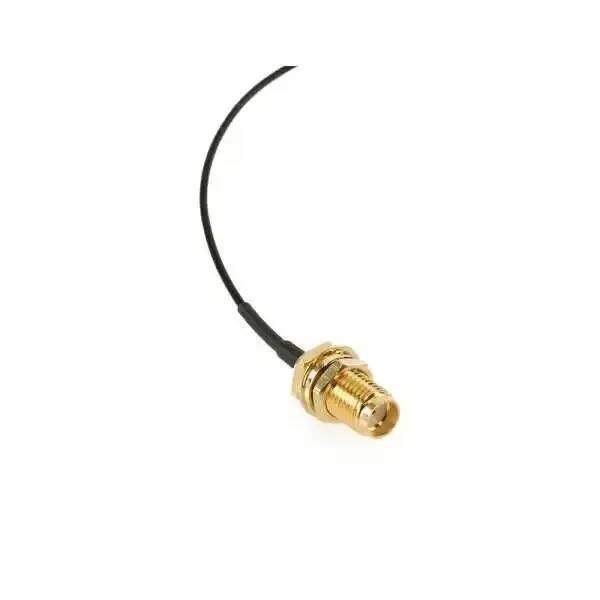

SMA ucu panel tipidir: somunu ve pulu vardır, bir kutunun ya da panonun duvarına delik açıp sabitlenir. Böylece kart kutunun içinde kalırken anten dışarıda durur. Metal ya da plastik kutu içine gömülü kartlarda sinyalin kurtulma yolu budur — kapalı kutu içindeki dahili anten neredeyse hiç menzil vermez.
50 cm uzunluk, anteni karttan uzağa taşımak için rahat bir paydır: pano kapağına, direğe ya da kutunun üst yüzeyine ulaşır.
Kablo 50 ohm empedanslıdır ve DC-6 GHz aralığında çalışır; 2,4 GHz ve 5,8 GHz WiFi, 433/868/915 MHz LoRa ve GSM bantlarının tamamını kapsar.
Öne Çıkan Avantajlar
U.FL → SMA
Modülün minik soketini standart SMA'ya çevirir.
Panel Tipi Montaj
Somunlu; kutu ya da pano duvarına sabitlenir.
50cm Uzunluk
Anteni karttan uzağa, kutu dışına taşır.
DC - 6 GHz
2,4/5,8 GHz WiFi, LoRa ve GSM bantlarını kapsar.
50 Ohm
Standart RF empedansı; kayıp minimumdur.
Geniş Uyumluluk
ESP32, ESP8266, LoRa, nRF24, GPS ve GSM modülleri.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | RF pigtail anten kablosu |
| Uç 1 | U.FL / IPEX dişi |
| Uç 2 | SMA dişi — panel tipi, somunlu |
| Uzunluk | 50 cm |
| Empedans | 50 Ω |
| Frekans | DC - 6 GHz |
| Anten | Dahil değildir |
| Paket İçeriği | 1 adet pigtail kablo (somun ve pul dahil) |
Kullanım Alanları
- ESP32 / ESP8266 harici anten
- LoRa modül anten bağlantısı
- nRF24L01+ PA/LNA anten
- GPS ve GSM modülleri
- Kutu içine gömülü kartlar
- Pano ve kabin montajı
- Menzil artırma
- Anten karşılaştırma denemeleri
- Prototip kablosuz sistemler
- Maker projeleri
U.FL konnektör kırılgandır. Yerine oturturken tam hizalayıp dik olarak bastırın; yana zorlamak kart üzerindeki soketi kalıcı olarak koparır. Sökerken kablodan çekmeyin, konnektörün gövdesinden düz yukarı kaldırın — U.FL yaklaşık 30 takma-çıkarma için tasarlanmıştır, sık sökmeye uygun değildir. Kabloyu keskin açıyla kıvırmayın, iç iletken kayar ve empedans bozulur. SMA somununu elle sıkın. Anten dahil değildir; SMA erkek uçlu bir anten kullanmalısınız.
Teknik Sıkça Sorulan Sorular (SSS)
Anten dahil mi?
Hayır, yalnızca kablo gelir. SMA erkek uçlu bir anten gerekir.
Hangi modüllere uyar?
U.FL / IPEX soketi olan tüm kartlara: ESP32, ESP8266, LoRa, nRF24, GPS, GSM.
Panel tipi ne demek?
SMA ucu somunlu; kutu ya da pano duvarına delik açılıp sabitlenir.
Uzunluğu ne kadar?
50 cm.
