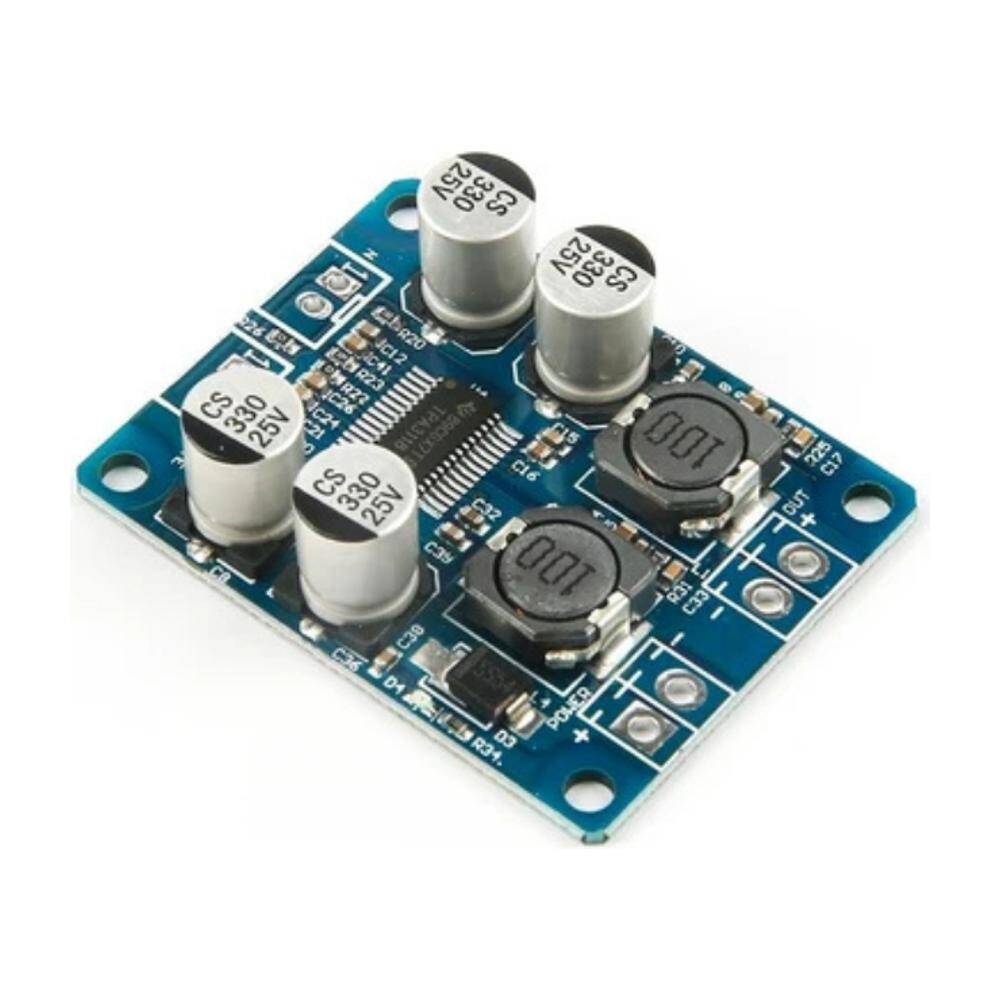

TPA3118 60W Mono Amfi Modülü - PBTL
TPA3118 60W Mono Amfi Modülü Hakkında Detaylı İnceleme
TPA3118, Texas Instruments'ın D sınıfı ses yükseltici ailesinden yaygın kullanılan bir entegredir. Bu kart PBTL (Parallel Bridge Tied Load) yapılandırmasında çalışır: iki çıkış katı paralel bağlanarak tek kanaldan çok daha yüksek akım ve güç elde edilir.
PBTL bağlantı sayesinde modül 60 W'a kadar mono çıkış verebilir. Bu güç seviyesi, subwoofer sürme, orta boy hoparlör kabinleri ve taşınabilir ses sistemleri için uygundur. D sınıfı verimi sayesinde yüksek güçte bile ısınma sınırlı kalır.
Geniş DC besleme aralığı, kartın hem 12 V araç sistemlerinde hem 24 V adaptörle beslenen sabit kurulumlarda kullanılmasına izin verir. Besleme gerilimi yükseldikçe çıkış gücü de artar; 60 W değeri üst besleme sınırında ve uygun empedansta elde edilir.
Öne Çıkan Avantajlar
PBTL yüksek güç
İki çıkış katı paralel bağlanarak tek kanaldan 60 W'a kadar güç elde edilir.
D sınıfı verim
Yüksek verim sayesinde büyük soğutucu ve fan ihtiyacı doğmaz.
Geniş besleme aralığı
12 V araç sisteminden 24 V adaptöre kadar geniş bir aralıkta çalışır.
Subwoofer uyumu
Yüksek akım kapasitesi, düşük empedanslı bas ünitelerini sürmeye uygundur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | TPA3118 |
| Kanal | Mono (PBTL) |
| Çıkış gücü | 60 W'a kadar |
| Sınıf | D sınıfı |
| Besleme gerilimi | Geniş DC aralık, üründe belirtildiği gibidir |
| Hoparlör empedansı | 4 - 8 ohm |
| Giriş | Hat seviyesi ses girişi |
| Bağlantı | Vidalı klemens / lehim noktaları |
| Soğutma | Entegre üzerinde metal ped |
Kullanım Alanları
- Subwoofer sürücü katı
- Taşınabilir güçlü hoparlör
- Araç içi bas ünitesi
- DIY hoparlör kabini
- Anons ve duyuru sistemi
- Bluetooth hoparlör projesi
- Sahne ve etkinlik monitörü
- Ev sinema bas kanalı
- Radyo ve MP3 modülü sürme
- Elektronik eğitim projeleri
Çıkış gücü besleme gerilimine ve hoparlör empedansına bağlıdır; 60 W değeri üst besleme sınırında ve düşük empedansta elde edilir. Besleme kaynağının akım kapasitesi yeterli olmalı, aksi hâlde yüksek sesde koruma devreye girer.
Teknik Sıkça Sorulan Sorular (SSS)
PBTL ne demek?
Paralel köprü bağlantısıdır. İki çıkış katı paralel bağlanarak tek kanaldan daha yüksek akım ve güç elde edilir.
Stereo yapabilir miyim?
Bu kart PBTL mono yapılandırmadadır. Stereo için stereo (BTL) yapılandırmalı bir kart gerekir.
Hangi besleme gerilimini kullanmalıyım?
Daha yüksek gerilim daha yüksek çıkış gücü verir. Kartın izin verdiği üst sınırı aşmayın; değer üründe belirtildiği gibidir.
Subwoofer için uygun mu?
Evet. PBTL yapılandırması düşük empedanslı bas ünitelerini sürmek için tasarlanmıştır.
Amfi koruma moduna giriyor, neden?
Genellikle besleme akımının yetersiz olması, aşırı ısınma veya hoparlör çıkışında kısa devre nedeniyledir.
