TP4056 Type-C Lityum Pil Şarj ve Yükseltici Modülü - 5V Çıkışlı
TP4056 Type-C Lityum Pil Şarj ve Yükseltici Modülü Hakkında Detaylı İnceleme

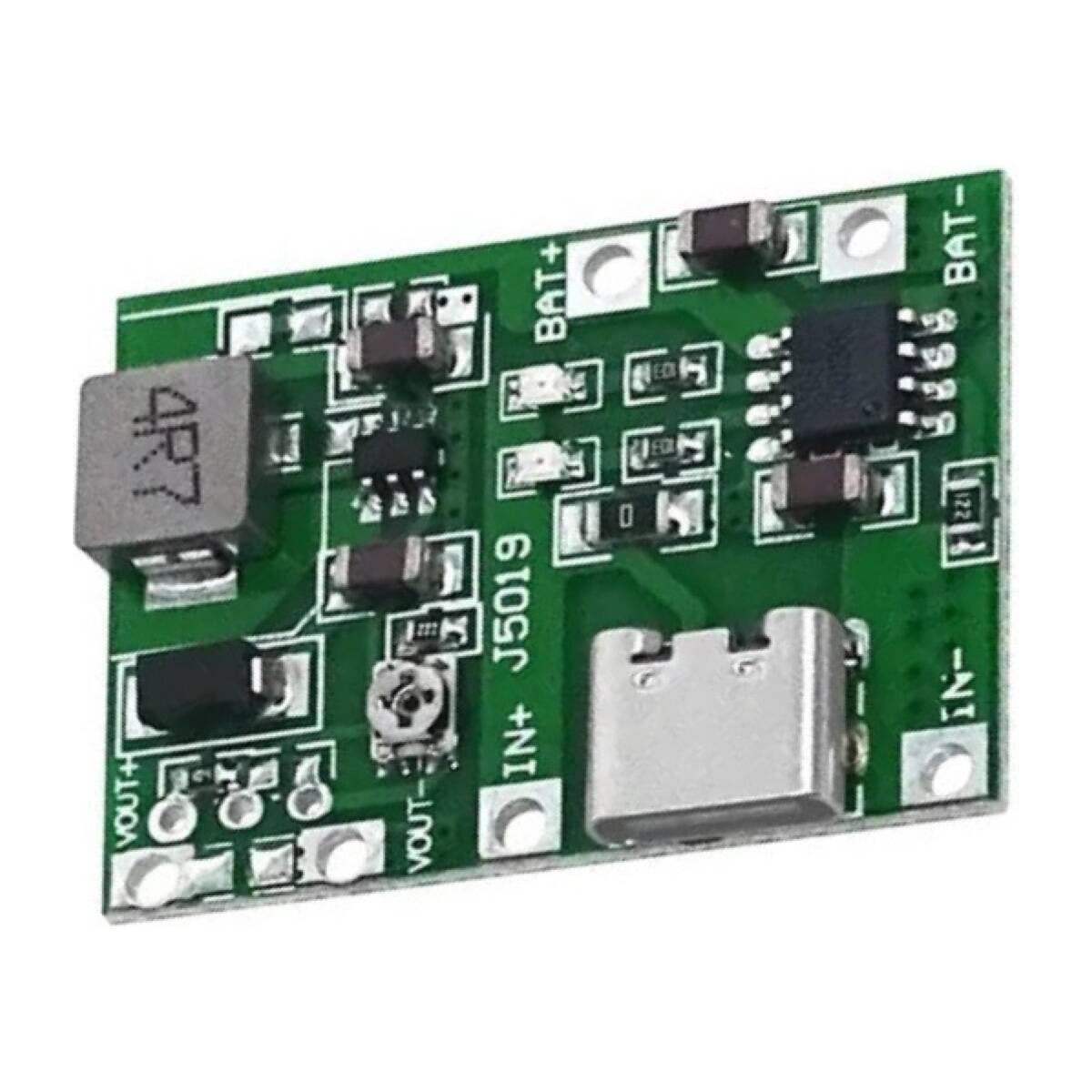

TP4056 tabanlı bu modül iki işi tek kartta yapar: tek hücreli lityum pili Type-C girişinden şarj eder ve pil geriliminden 5 V üreterek çıkışa verir.
Sıradan TP4056 kartlarından farkı budur. Klasik modül yalnızca şarj eder; pilden 5 V almak için ayrıca bir yükseltici (boost) karta ihtiyaç duyarsınız. Bu modülde yükseltici devre kartın üzerindedir — kart üzerindeki bobin bunun içindir. Tek parçayla küçük bir powerbank ya da pille çalışan 5 V'luk bir cihaz kurulabilir.
Lityum piller 3,0 V ile 4,2 V arasında salınır; devrenizin beklediği 5 V ise sabittir. Yükseltici, pil dolduğunda da boşaldığında da çıkışı 5 V'ta sabit tutar — böylece pil azaldıkça cihazınız kararsızlaşmaz.
Kart üzerinde koruma devresi bulunur: aşırı şarj, aşırı deşarj ve kısa devreye karşı pili korur. İki LED şarj durumunu gösterir — biri şarj sürerken, diğeri dolduğunda yanar. Şarj akımı kart üzerindeki direnç ile belirlenir, standart olarak 1 A'dir.
Öne Çıkan Avantajlar
Şarj + Yükseltici Tek Kartta
Ayrı boost modülü gerekmez; pilden doğrudan 5 V alınır.
Type-C Giriş
Güncel kablolarla şarj; ters takma derdi yok.
Koruma Devreli
Aşırı şarj, aşırı deşarj ve kısa devre koruması pili güvende tutar.
Sabit 5V Çıkış
Pil boşaldıkça çıkış düşmez; cihaz kararlı çalışır.
Şarj Durumu LED'leri
Şarj sürerken ve dolduğunda ayrı LED yanar.
1A Şarj Akımı
18650 ve benzeri hücreleri makul sürede doldurur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Lityum pil şarj + yükseltici modülü |
| Şarj Entegresi | TP4056 |
| Şarj Girişi | USB Type-C |
| Pil Tipi | Tek hücre lityum (Li-ion / LiPo) — 3,7 V |
| Şarj Akımı | 1 A (varsayılan) |
| Çıkış Gerilimi | 5 V |
| Koruma | Aşırı şarj / aşırı deşarj / kısa devre |
| Gösterge | 2 adet LED — şarj ve dolu |
| Pil | Dahil değildir |
| Paket İçeriği | 1 adet modül |
Kullanım Alanları
- Taşınabilir powerbank yapımı
- Pille çalışan Arduino projeleri
- ESP32 / ESP8266 taşınabilir cihazlar
- 18650 pil uygulamaları
- Kablosuz sensör düğümleri
- Taşınabilir ölçüm cihazları
- LED aydınlatma ve el feneri
- Bluetooth ses projeleri
- Cihaz pil yükseltmesi
- Maker projeleri
Modül yalnızca tek hücreli (3,7 V nominal) lityum pil içindir; 2S ve üzeri paketlerde kullanılmaz. Pil kutupları doğru bağlanmalıdır — ters bağlantı kartı kalıcı olarak bozar. Şarj sırasında kart ve pil ılınır, bu normaldir; ancak aşırı ısınma hâlinde besleme kesilmelidir. Çıkış akımı sınırlıdır, yüksek akım çeken motorları doğrudan beslemek için uygun değildir. Pil dahil değildir. Şişmiş ya da darbe almış lityum hücre kullanılmamalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Şarj ederken aynı anda çıkış verir mi?
Kart hem şarj hem yükseltici devre taşır; çoğu uygulamada eş zamanlı kullanılabilir, ancak yüksek akımda şarj süresi uzar.
Hangi pilleri şarj eder?
Tek hücreli 3,7 V lityum piller — 18650, LiPo ve benzerleri. 2S ve üzeri paketlerde kullanılmaz.
Pil dahil mi?
Hayır, yalnızca modül gelir.
Şarj akımı ne kadar?
Standart olarak 1 A'dir; kart üzerindeki direnç ile belirlenir.
Normal TP4056'dan farkı ne?
Bu kartta yükseltici devre de vardır; pilden doğrudan 5 V alınır, ayrı boost modülü gerekmez.
