TO-220 Soğutucu İzolasyon Burcu - Plastik Vida Pulu
TO-220 Soğutucu İzolasyon Burcu Hakkında Detaylı İnceleme
TO-220 bileşeni soğutucuya izolatör pulla monte ederken yalnızca yüzeyi yalıtmak yetmez: montaj vidası da bileşenin metal deliğine ve soğutucuya aynı anda değer, bu da yalıtımı tamamen baypas eder.

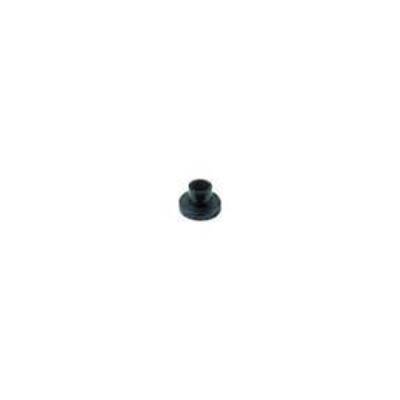

Bu küçük omuzlu plastik burç, vidanın gövdesiyle bileşenin deliği arasına girer. Omuz kısmı bileşenin üst yüzeyine oturur, silindirik gövdesi delikten geçer. Böylece vida hiçbir noktada metale temas etmez.
Silikon izolatör veya mika pul ile birlikte kullanılır: pul alt yüzeyi, burç ise vida deliğini yalıtır. İkisi bir arada kullanıldığında bileşen soğutucudan tam olarak izole edilmiş olur.
Öne Çıkan Avantajlar
Vida yolundan kaçağı keser
İzolatör pulun tek başına kapatamadığı vida deliği yolunu yalıtır.
Omuzlu tasarım
Omuz kısmı bileşenin yüzeyine oturur; vida başı ile bileşen arasında da yalıtım sağlar.
Standart TO-220 deliğine uyar
M3 vida ve standart TO-220 montaj deliği ölçüsüne göre üretilmiştir.
Isıya dayanıklı plastik
Güç bileşenlerinin montaj bölgesindeki sıcaklığa dayanır, deforme olmaz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Kılıf uyumu | TO-220 |
| Vida | M3 |
| Malzeme | Isıya dayanıklı plastik |
| Tip | Omuzlu (shoulder) izolasyon burcu |
| Kullanım | Silikon izolatör veya mika pul ile birlikte |
Kullanım Alanları
- TO-220 transistör ve regülatör montajı
- Aynı soğutucuya birden fazla bileşen takma
- Güç kaynağı ve amplifikatör yapımı
- Motor sürücü ve invertör kartları
- Tamirde kaybolan burcun yerine
Montajı yaptınız, mika pulu da koydunuz ama devre hâlâ kısa devre: sebep neredeyse her zaman vidadır. Bu birkaç kuruşluk burç, yalıtımın eksik kalan yarısını tamamlar.
Teknik Sıkça Sorulan Sorular (SSS)
İzolatör pul yeterli değil mi?
Değil. Pul yalnızca bileşenin arka yüzü ile soğutucu arasını yalıtır. Metal vida bileşenin deliğinden geçip soğutucuya değdiğinde devre yine kısa devre olur.
Hangi vida ile kullanılır?
M3 vida içindir. Vidayı aşırı sıkmayın; plastik burç ezilirse yalıtım özelliğini kaybeder.
Naylon vida kullansam burca gerek kalır mı?
Naylon vida kullanırsanız burca gerek kalmaz, ancak naylon vida sıkma kuvveti sınırlıdır ve zamanla gevşeyebilir. Metal vida + burç daha sağlam bir montajdır.
Isıdan erir mi?
Isıya dayanıklı plastikten üretilmiştir ve TO-220 montaj bölgesindeki tipik sıcaklıklara dayanır. Çok yüksek güçlü uygulamalarda soğutucu sıcaklığını kontrol edin.
