TM1638 LED KEY Modülü - 8 Dijit Display, 8 Buton ve 8 LED
TM1638 LED KEY Modülü Hakkında Detaylı İnceleme

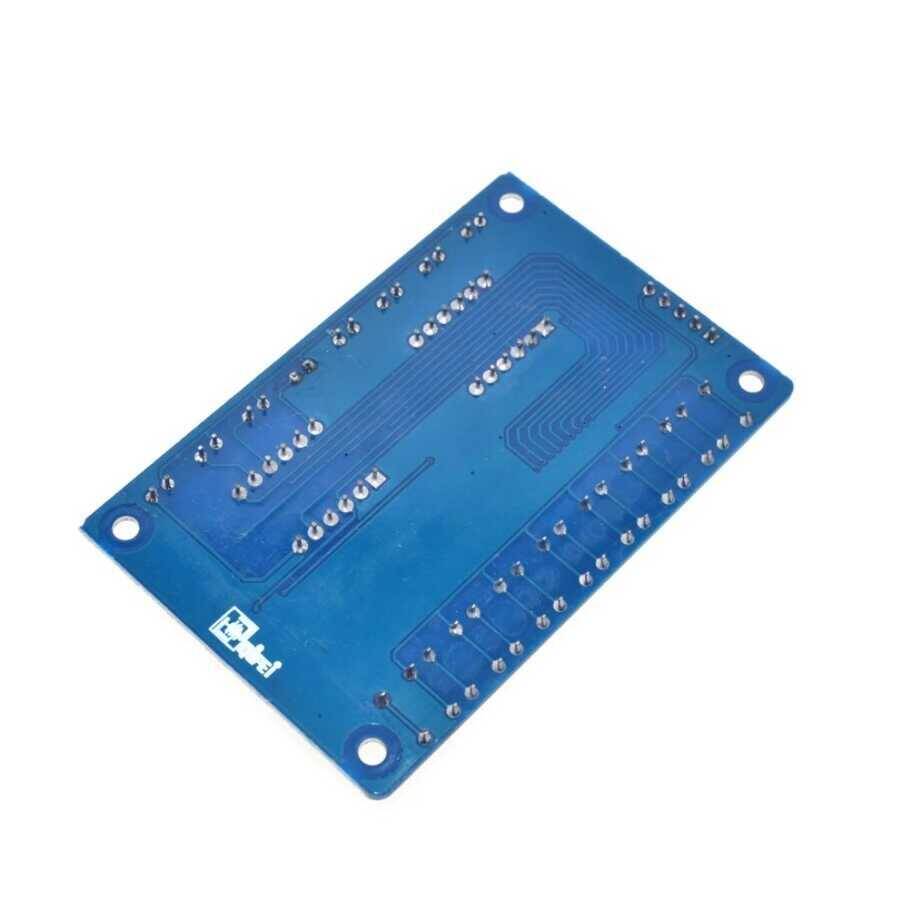

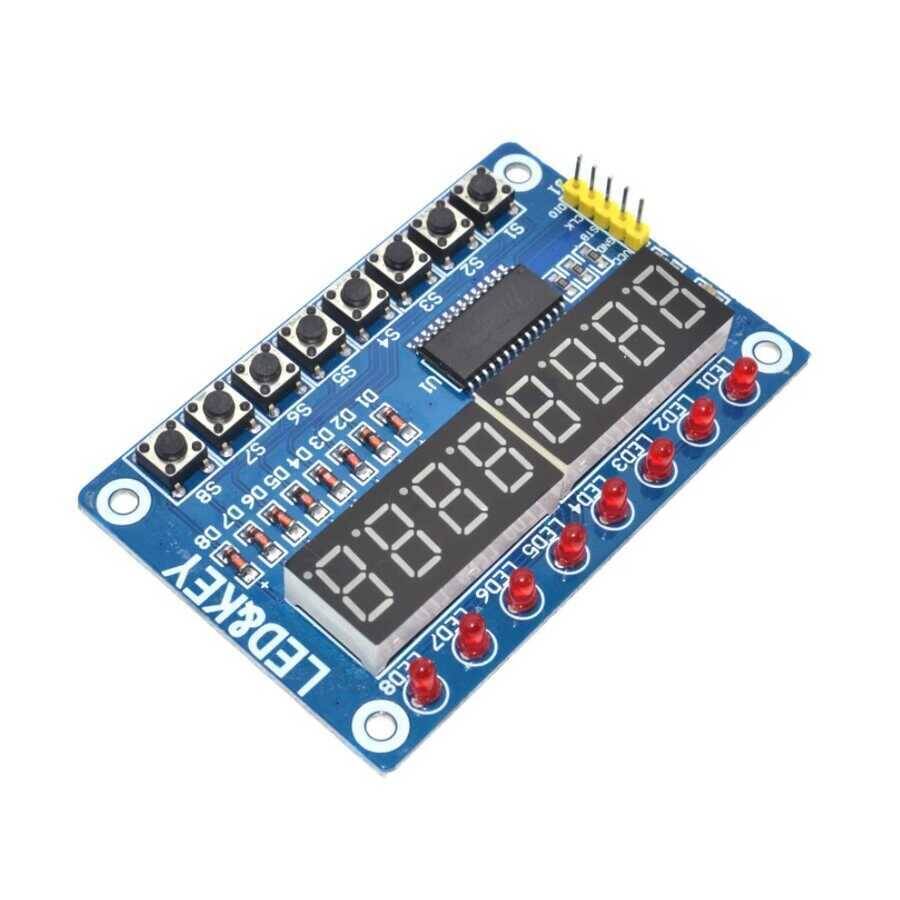

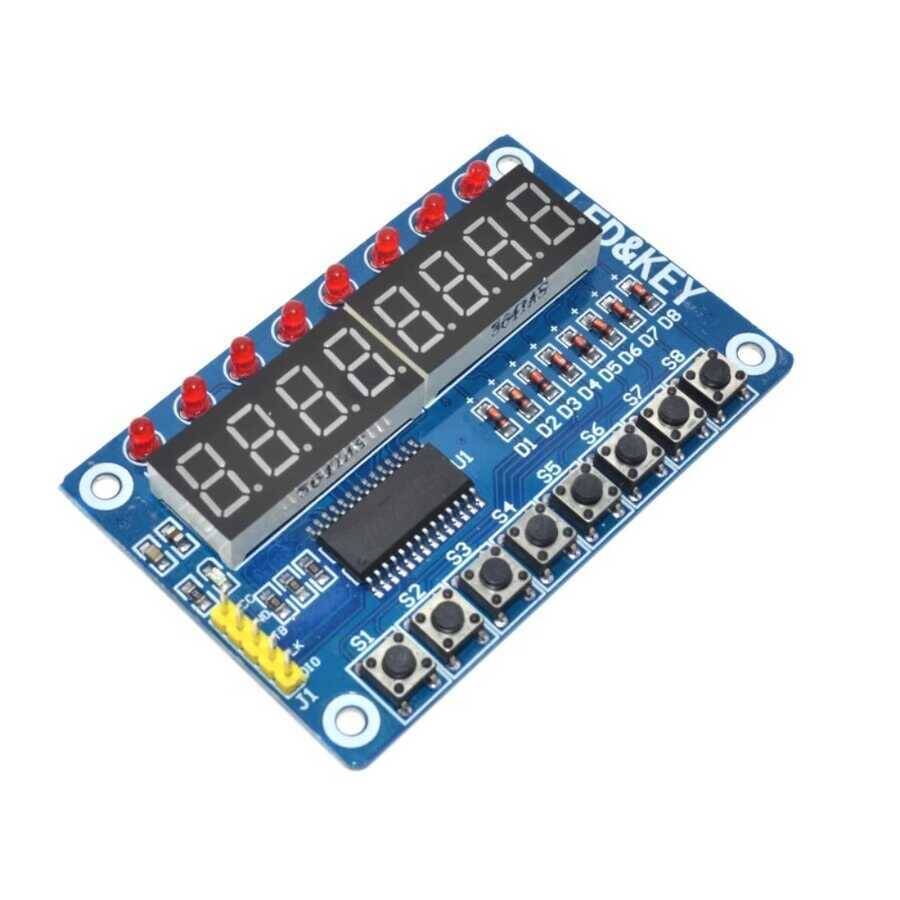

TM1638 sürücüsü etrafında kurulmuş, üzerinde 8 haneli 7-segment display, 8 buton ve 8 LED bulunan hazır arayüz modülüdür. "LED&KEY" adıyla bilinir.
Bir projeye bu kadar arayüz eklemek normalde çok pin yer: 8 hanelik display tek başına 10'un üzerinde pin ister, 8 buton 8 pin daha, LED'ler ayrıca. Toplamda Arduino Uno'nun neredeyse tüm pinleri biter. TM1638 bu işi üç kabloya indirir: STB, CLK ve DIO.
Sürücü hem ekranı tarar hem LED'leri sürer hem de butonları okur — hepsini kendi içinde yapar. Mikrodenetleyicinin tek işi seri hat üzerinden ne yazılacağını söylemek ve hangi tuşa basıldığını sormaktır. Zamanlama, tarama ve debounce yükü kartın üzerindedir.
Ekran parlaklığı yazılımdan 8 kademede ayarlanır. 8 hane, saat, sayaç, ölçüm değeri ve menü numarası göstermek için fazlasıyla yeterlidir.
Arduino tarafında TM1638 kütüphanesi hazırdır; birkaç satırla yazı yazılır, LED yakılır ve tuş okunur. 3,3 V ve 5 V sistemlerin ikisiyle de çalışır.
Öne Çıkan Avantajlar
Tek Modülde Üç Arayüz
Ekran, buton ve LED bir arada.
Sadece 3 Kablo
STB, CLK, DIO — pin tasarrufu çok büyük.
8 Haneli Display
Saat, sayaç ve ölçüm değeri için fazlasıyla yeterli.
Tarama Kartta
Debounce ve multiplex yükü mikrodenetleyiciden kalkar.
Ayarlanabilir Parlaklık
Yazılımdan 8 kademe.
3.3V ve 5V
Arduino, ESP32 ve STM32 ile doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Display + tuş takımı modülü |
| Sürücü | TM1638 |
| Display | 8 haneli 7-segment |
| Buton | 8 adet |
| LED | 8 adet |
| Arayüz | 3 telli seri — STB / CLK / DIO |
| Besleme | 3,3 V - 5 V |
| Paket İçeriği | 1 adet TM1638 LED KEY modülü |
Kullanım Alanları
- Menü ve arayüz paneli
- Saat ve sayaç göstergesi
- Ölçüm cihazı arayüzü
- Test ve kalibrasyon düzenekleri
- Otomasyon kontrol paneli
- Oyun ve skor tabelası
- Arduino projeleri
- ESP32 / STM32 projeleri
- Eğitim ve laboratuvar
- Maker projeleri
Modülün üç veri hattı vardır: STB, CLK, DIO — üçü de dijital pine bağlanmalıdır, analog girişe değil. Kütüphanede pin sırasını doğru verin, yanlış sırada ekran anlamsız karakterler gösterir. Besleme 3,3-5 V aralığındadır; daha yükseği sürücüyü bozar. Tüm haneler ve LED'ler aynı anda yanarken akım artar — USB'den beslenen projelerde parlaklığı düşürmek gerekebilir. Bu modül LED&KEY sürümüdür (8 buton tek sıra); 16 tuşlu QYF-TM1638 sürümüyle karıştırmayın, kütüphane kullanımı farklıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç kablo gerekiyor?
Üç veri hattı (STB, CLK, DIO) artı VCC ve GND.
Butonları da okur mu?
Evet. Sürücü ekranı sürer, LED'leri yakar ve 8 butonu okur.
Parlaklık ayarlanır mı?
Evet, yazılımdan 8 kademe.
16 tuşlu sürümle aynı mı?
Hayır. Bu LED&KEY sürümü: 8 buton, 8 LED, 8 hane.
