TDA7297 2x15W Stereo Amfi Modülü
TDA7297 2x15W Stereo Amfi Modülü Hakkında Detaylı İnceleme

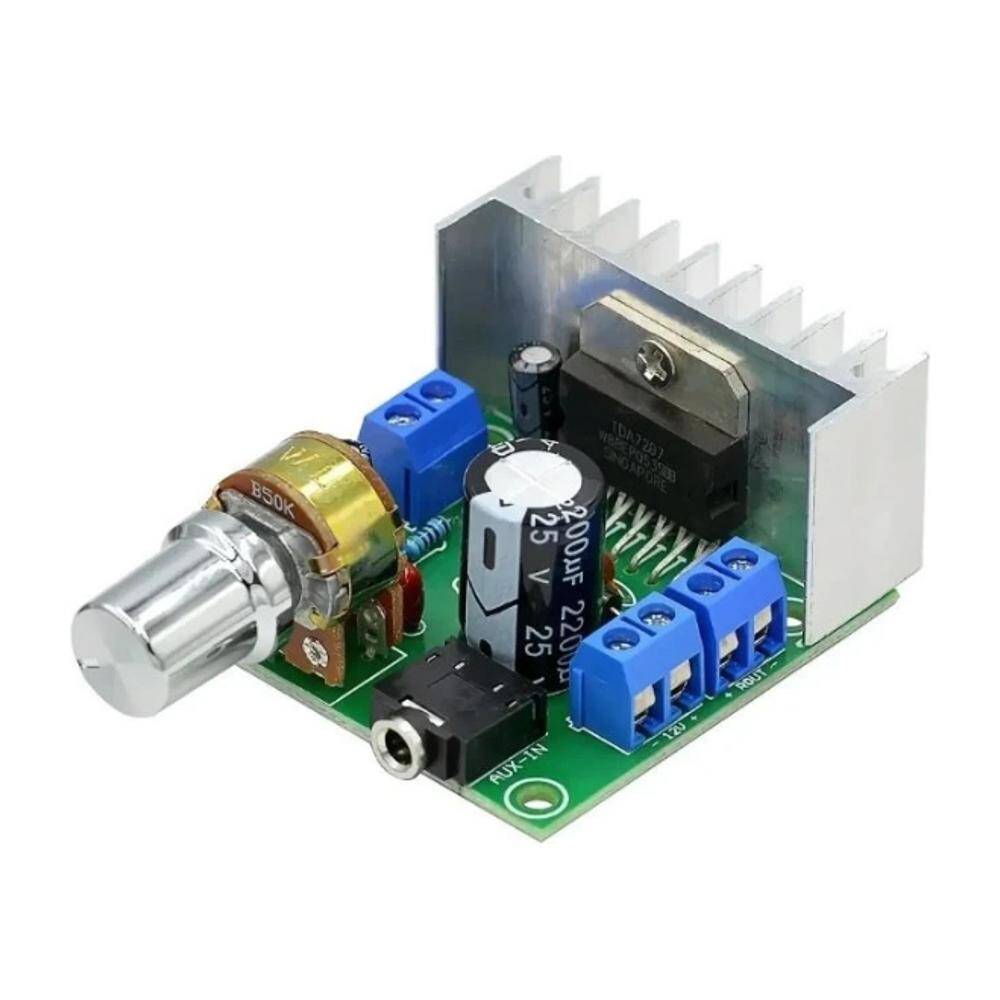

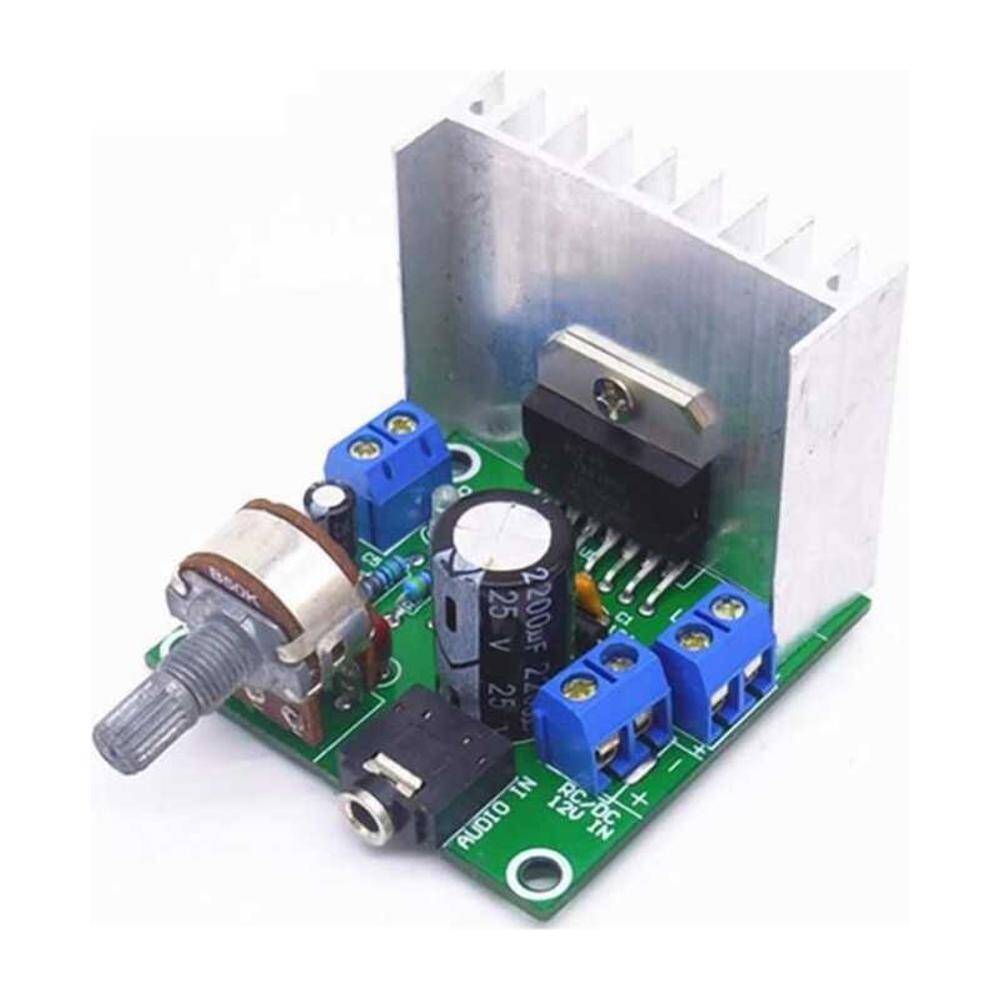

TDA7297, tek entegre içinde iki kanal ses yükseltmesi yapan klasik bir AB sınıfı amplifikatör çipidir. Bu modül, çipin etrafındaki besleme kondansatörleri ve giriş bağlantılarıyla birlikte hazır bir kart hâlinde gelir; doğrudan besleme, ses girişi ve hoparlör bağlayarak çalıştırılır.
Kanal başına 15 W'lık çıkış gücü, masaüstü hoparlör, küçük kabin, araç içi yardımcı hoparlör ve hobi ses projeleri için yeterlidir. Kart üzerinde 3,5 mm AUX girişi ve B50K ses seviyesi potansiyometresi hazır olarak bulunur; telefon, MP3 modülü, Bluetooth alıcısı veya bilgisayar ses çıkışı doğrudan jaka takılır.
AB sınıfı yapısı, D sınıfı amfilere göre daha az anahtarlama gürültüsü üretir ve ses karakteri daha yumuşaktır. Buna karşılık verimi daha düşüktür; yüksek ses seviyelerinde entegre ısınır ve soğutucu kullanımı önerilir.
Öne Çıkan Avantajlar
Tek kartta stereo
İki kanal tek entegreden sürülür; ayrı sağ-sol kart kurmaya gerek yoktur.
Ses potu ve AUX girişi dahil
Kart üzerinde 3,5 mm AUX jakı ve B50K ses potansiyometresi bulunur; harici potansiyometre bağlamaya gerek yoktur.
AB sınıfı ses
Anahtarlama gürültüsü düşüktür, yumuşak bir ses karakteri verir.
Geniş kaynak uyumu
Telefon, MP3 modülü, Bluetooth alıcı ve bilgisayar çıkışı doğrudan bağlanabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | TDA7297 |
| Kanal sayısı | 2 (stereo) |
| Çıkış gücü | 2 x 15 W |
| Besleme gerilimi | Tipik 12 V DC |
| Sınıf | AB sınıfı |
| Hoparlör empedansı | 4 - 8 ohm |
| Giriş | 3,5 mm AUX jakı (stereo hat girişi) |
| Ses ayarı | Kart üzerinde B50K potansiyometre |
| Soğutucu | Kart üzerinde alüminyum soğutucu |
| Bağlantı | Vidalı klemens / lehim noktaları |
Kullanım Alanları
- Masaüstü hoparlör sistemi
- DIY hoparlör kabini
- Bluetooth hoparlör projesi
- Araç içi yardımcı ses
- Radyo ve MP3 modülü sürme
- Sınıf ve sunum ses sistemi
- Oyuncak ve maket ses efekti
- Kapı zili ve anons devresi
- Retro radyo restorasyonu
- Elektronik eğitim projeleri
Besleme kaynağının akım kapasitesi yeterli olmalıdır; zayıf adaptör yüksek sesde bozulmaya yol açar. Yüksek güçte sürekli çalışmada entegreye soğutucu takın. Hoparlör uçlarını birbirine veya şasiye kısa devre etmeyin.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç ohm hoparlör bağlayabilirim?
4 - 8 ohm aralığındaki hoparlörler uygundur. 4 ohm'da çıkış gücü daha yüksek, ısınma daha fazladır.
Besleme olarak ne kullanmalıyım?
12 V DC ve yeterli akım verebilen bir adaptör kullanın. Akımı yetersiz kaynak seste bozulma yapar.
Ses seviyesi ayarı var mı?
Evet. Kart üzerinde B50K bir ses potansiyometresi hazır olarak bulunur; ayrıca kaynağın kendi ses ayarı da kullanılabilir.
Uğultu ve hışırtı neden oluyor?
Genellikle besleme kalitesi ve topraklama kaynaklıdır. Giriş kablosunu kısa tutmak ve blendajlı kablo kullanmak gürültüyü azaltır.
D sınıfı amfiden farkı ne?
AB sınıfı daha az anahtarlama gürültüsü üretir ama verimi düşüktür ve daha çok ısınır. D sınıfı verimlidir, soğutma ihtiyacı azdır.
