STM32F411CEU6 Black Pill Geliştirme Kartı - 100MHz, 512KB Flash, USB Type-C
STM32F411CEU6 Black Pill Geliştirme Kartı - 100MHz, 512KB Flash, USB Type-C Hakkında Detaylı İnceleme
Black Pill, STM32F411CEU6 mikrodenetleyicisini küçük bir karta yerleştiren güçlü bir ARM geliştirme kartıdır. 100 MHz'de çalışan, kayan nokta birimli (FPU) Cortex-M4 çekirdeği 512 KB flash ve 128 KB RAM ile birlikte gelir.

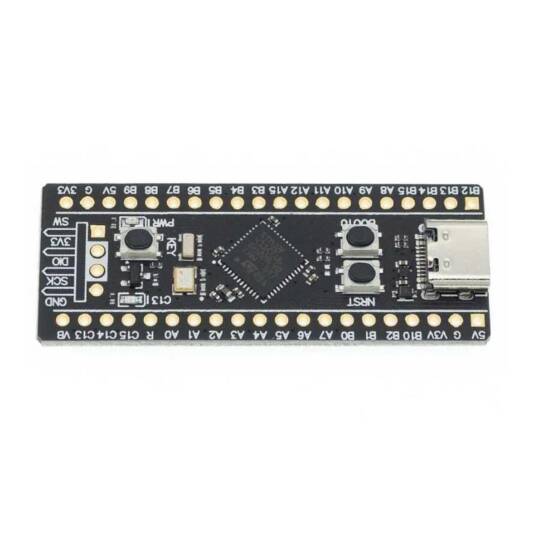

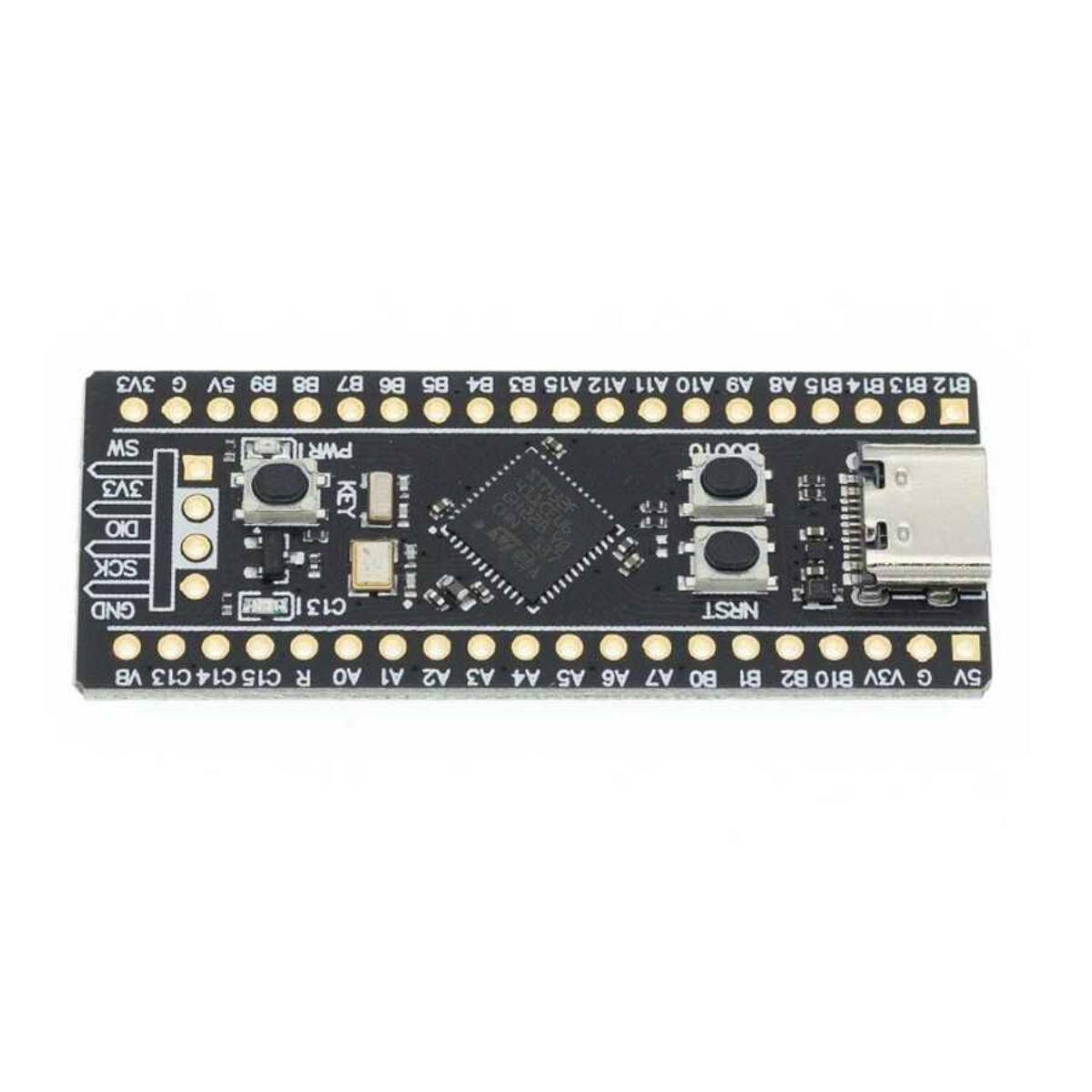

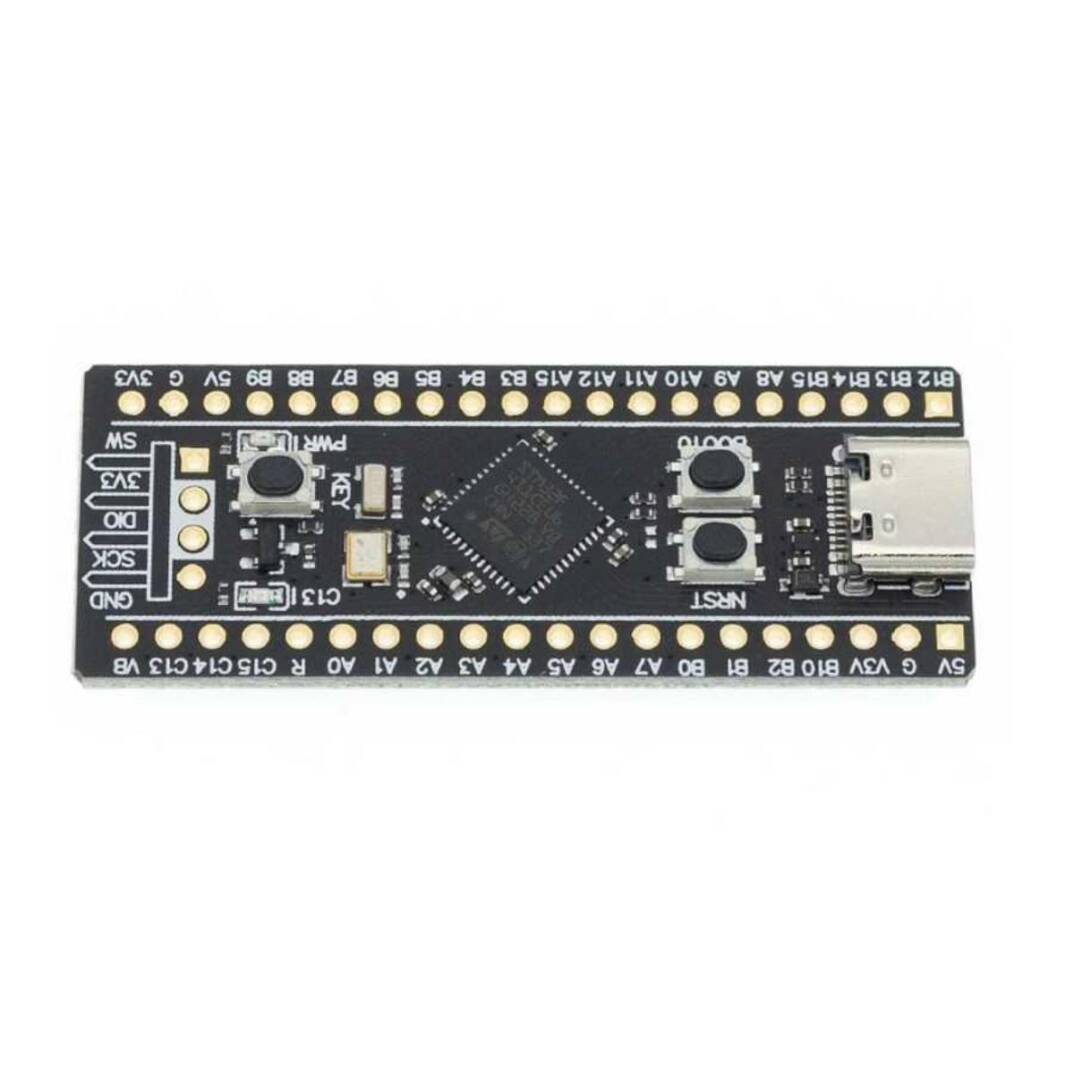

USB Type-C girişi hem besleme hem programlama için kullanılır; dahili USB DFU önyükleyicisi sayesinde ayrı programlayıcı olmadan kod yüklenebilir. Kart üzerinde BOOT0, NRST ve kullanıcı (KEY) butonları ile kullanıcı LED'i bulunur.
Arduino IDE (STM32duino), STM32CubeIDE ve MicroPython ile programlanabilir. Pin başlıkları pakete dahildir, lehimli değildir.
Öne Çıkan Avantajlar
100 MHz Cortex-M4F
Kayan nokta birimli güçlü işlemci.
512 KB flash
Büyük programlar için geniş bellek.
USB DFU
Programlayıcısız kod yükleme.
USB Type-C
Besleme ve programlama tek kabloyla.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Mikrodenetleyici | STM32F411CEU6 |
| Çekirdek | ARM Cortex-M4F, 100 MHz |
| Flash | 512 KB |
| RAM | 128 KB |
| G/Ç | 32 adet, 14 tanesi analog girişli |
| USB | Type-C (DFU destekli) |
| Butonlar | BOOT0, NRST, KEY |
| Besleme / lojik | 5 V USB besleme, 3,3 V lojik |
| Diğer | RTC, yedek pil bağlantısı |

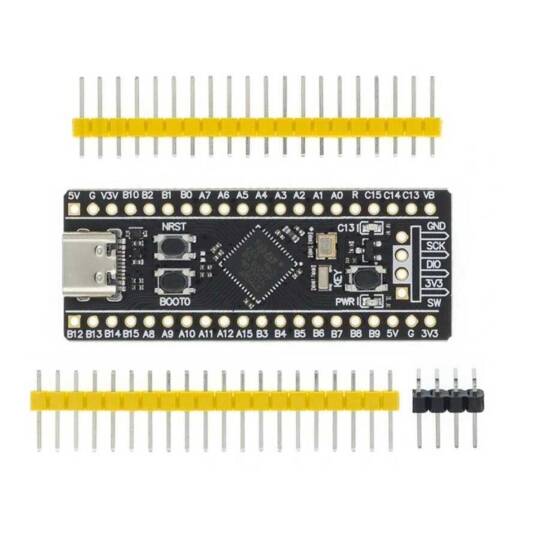

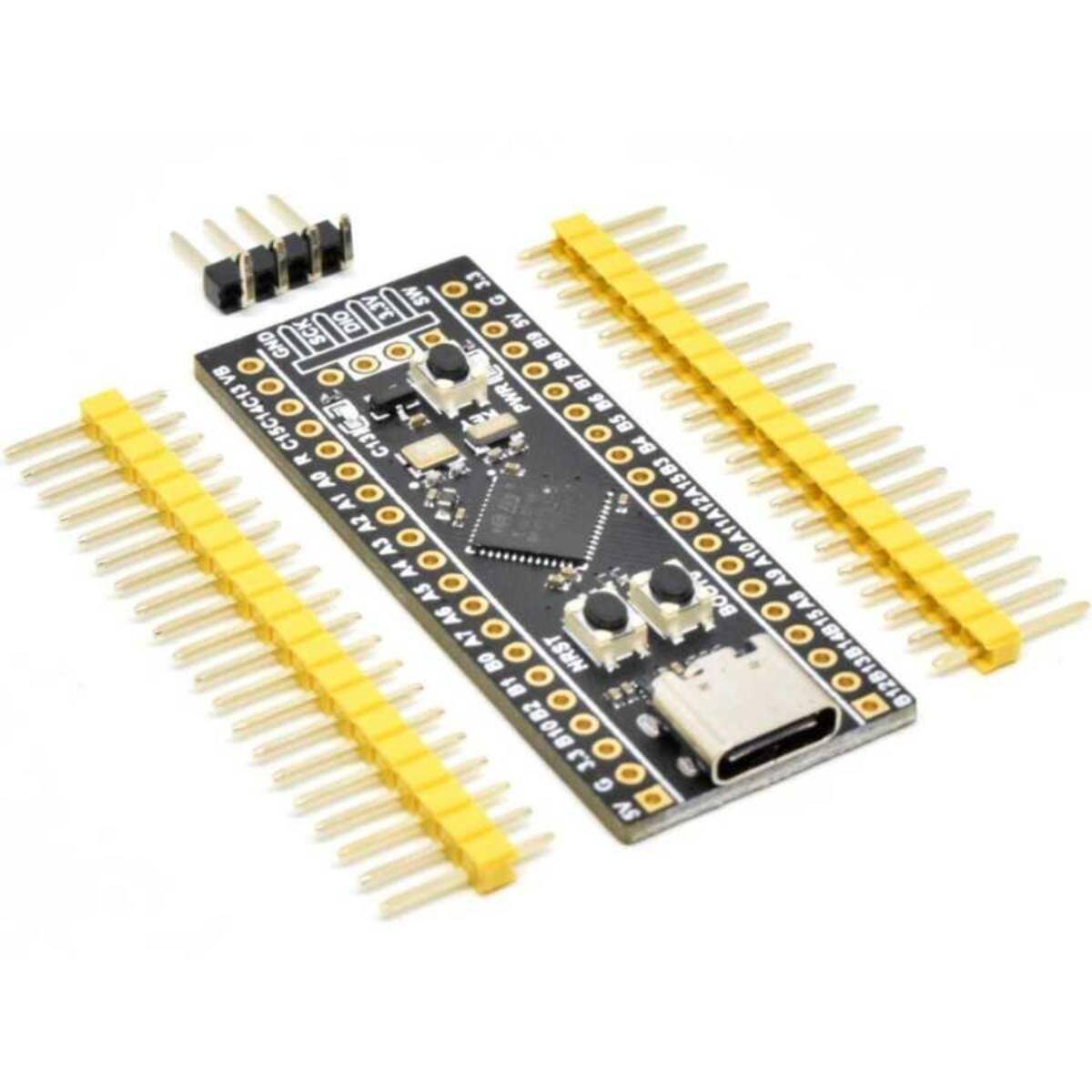

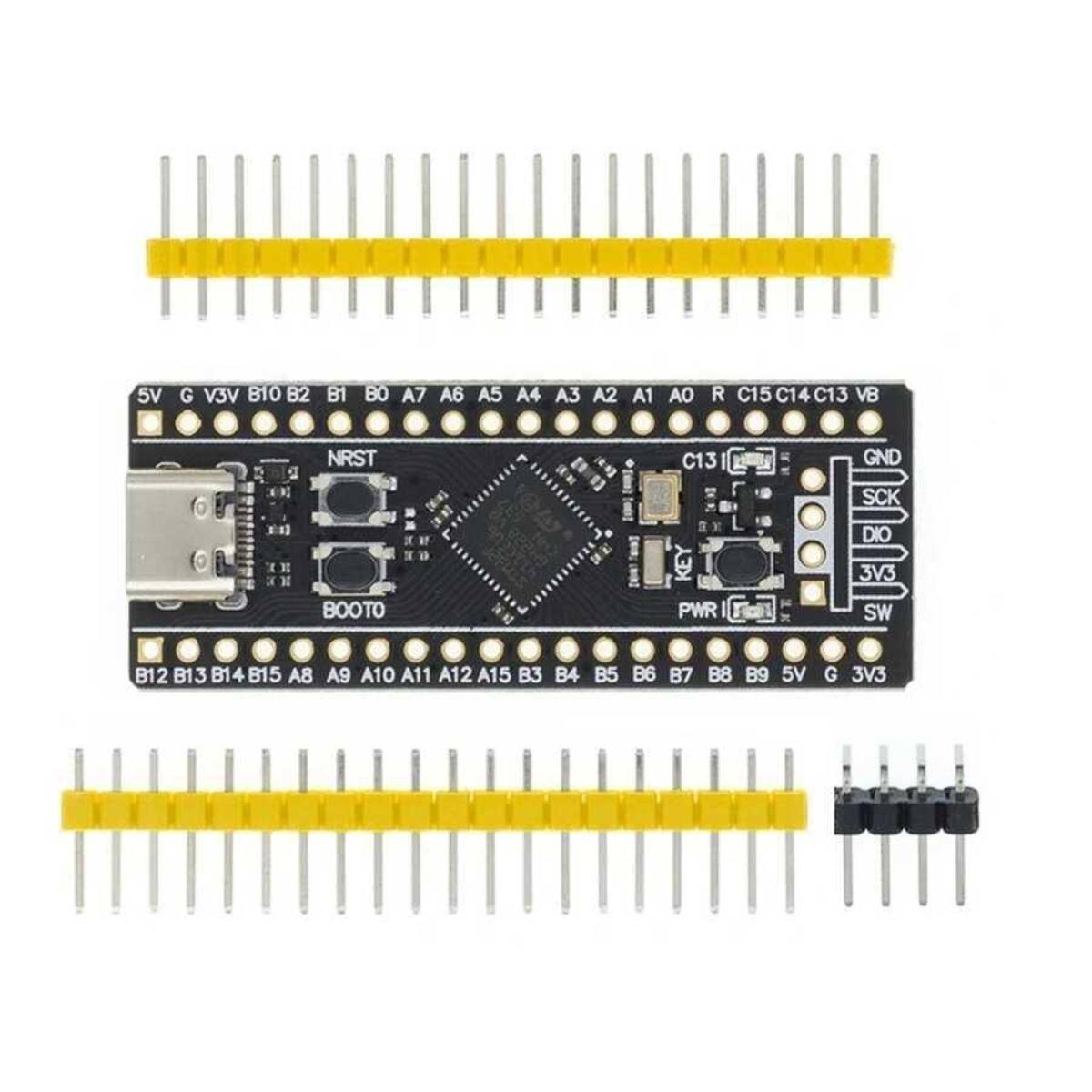

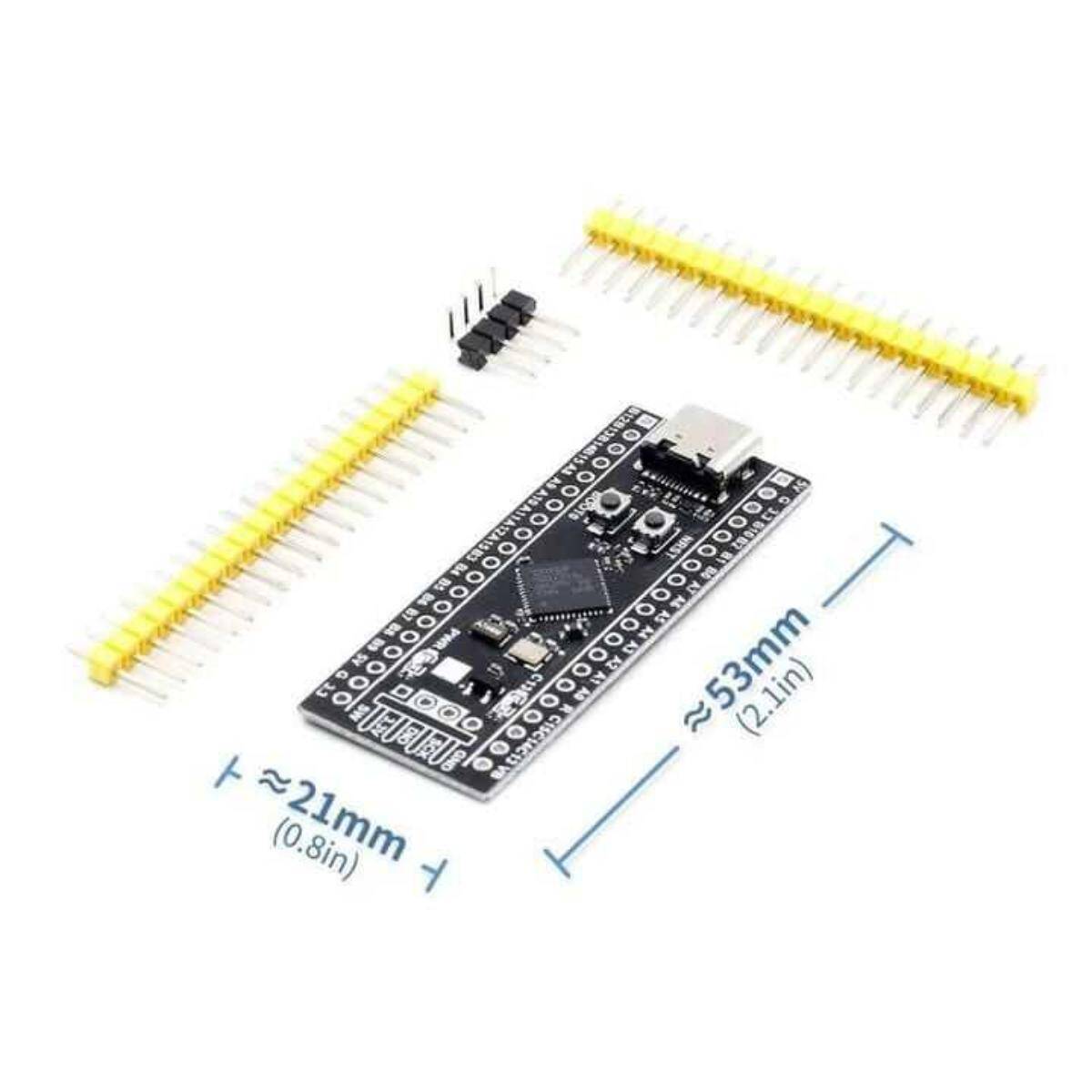

| Paket içeriği | 1 adet kart + lehimsiz pin başlıkları |
Kullanım Alanları
- Gömülü sistem eğitimi
- Motor kontrolü
- Sinyal işleme
- USB HID cihazlar
- Klavye ve MIDI cihazları
- Veri toplama
- Robot kontrolü
- Drone uçuş kartı denemeleri
- MicroPython projeleri
- Prototip çalışmaları
Pinler 3,3 V lojik seviyesindedir; 5 V toleranslı pinler için datasheet'i kontrol edin. Pin başlıkları lehimlenerek kullanılır.
Teknik Sıkça Sorulan Sorular (SSS)
Arduino IDE ile çalışır mı?
Evet, STM32duino kart paketiyle programlanır.
Programlayıcı gerekir mi?
Hayır, USB DFU ile yüklenebilir; hata ayıklama için ST-Link önerilir.
DFU moduna nasıl girilir?
BOOT0 basılıyken NRST'ye basıp bırakın, ardından BOOT0'ı bırakın.
Pin başlıkları lehimli mi?
Hayır, pakette lehimsiz olarak gelir.
Blue Pill'den farkı nedir?
Daha hızlı Cortex-M4F işlemci, daha fazla bellek ve USB Type-C sunar.
