SSHL-002T-P0.2 Kroşe Terminal - JST SH 1.0mm Dişi Kontak
SSHL-002T-P0.2 Kroşe Terminal Hakkında Detaylı İnceleme

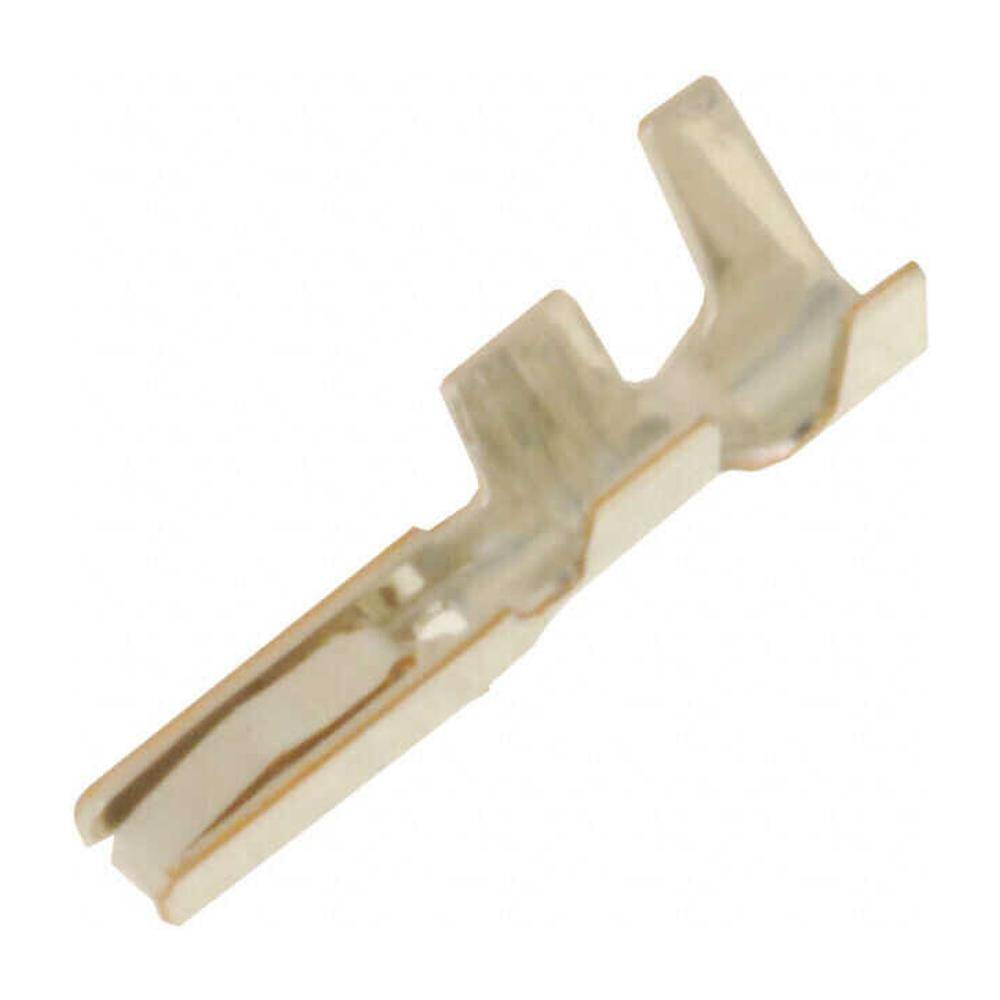

SSHL-002T-P0.2, JST'nin SH serisi 1.0 mm aralıklı konnektörlerinde kullanılan dişi kontak pimidir. Kablo ucuna kroşe (crimp) pensesiyle kıvrılarak bağlanır ve ardından konnektör gövdesine itilerek kilitlenir.
Kontağın iki kıvırma kanadı vardır: biri iletken telleri, diğeri kablo yalıtımını kavrar. Bu çift kavrama, hem elektriksel teması hem de kabloya gelen çekme kuvvetine karşı mekanik dayanımı sağlar.
Hazır kablo satın almak yerine istediğiniz uzunluk ve renkte kendi kablonuzu üretmek için kullanılır. Onarımda, kopan tek bir damarı değiştirmek de mümkün olur.
Öne Çıkan Avantajlar
Özel uzunlukta kablo
İstediğiniz boyda ve renkte kendi bağlantı kablonuzu üretirsiniz.
Çift kıvırma kanadı
Tel ve yalıtım ayrı kavranır; çekmeye karşı dayanıklı bağlantı.
Onarıma uygun
Kopan tek damar değiştirilebilir, tüm kablo atılmaz.
Altın sarısı kaplama
Temas direncini düşürür ve oksitlenmeye karşı direnç sağlar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | SSHL-002T-P0.2 |
| Seri | JST SH |
| Pin aralığı | 1.0 mm |
| Tip | Dişi kontak (soket pimi) |
| Bağlantı | Kroşe / crimp |
| Uyumlu kablo kesiti | Üretici verisine göre (tipik AWG 28-32) |
| Satış birimi | Adet |
Kullanım Alanları
- Özel uzunlukta JST SH kablo yapımı
- Drone ve RC elektroniği kablolaması
- Kamera ve ekran flex bağlantıları
- Sensör modülü kabloları
- Kart içi haberleşme kabloları
- Kopan kablo onarımı
- Prototip kablo üretimi
- Kompakt elektronik tasarımlar
- Servis ve tamir
- Eğitim çalışmaları
Düzgün kıvırma için uygun kroşe pensesi gerekir; düz pense ile yapılan kıvırma temas direncini yükseltir ve zamanla kopma yapar. Kontak gövdeye tam oturduğunda klik sesi duyulur.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi konnektör gövdesine uyar?
JST SH serisi 1.0 mm aralıklı dişi gövdelere. Gövde ayrıca temin edilmelidir.
Özel pense şart mı?
Düzgün ve güvenilir bağlantı için evet. Elle veya düz penseyle yapılan kıvırmalar zamanla temas kaybeder.
Hangi kablo kalınlığı uyar?
Tipik olarak AWG 28-32 arası ince teller; üretici verisine bakın.
Erkek karşılığı var mı?
Bu ürün dişi kontaktır; karşılığı baskı devre üzerindeki erkek header'dır.
Gövdeden çıkarılabilir mi?
İnce bir uçla kilit dili bastırılarak çıkarılabilir, ancak dil zarar görebilir.
