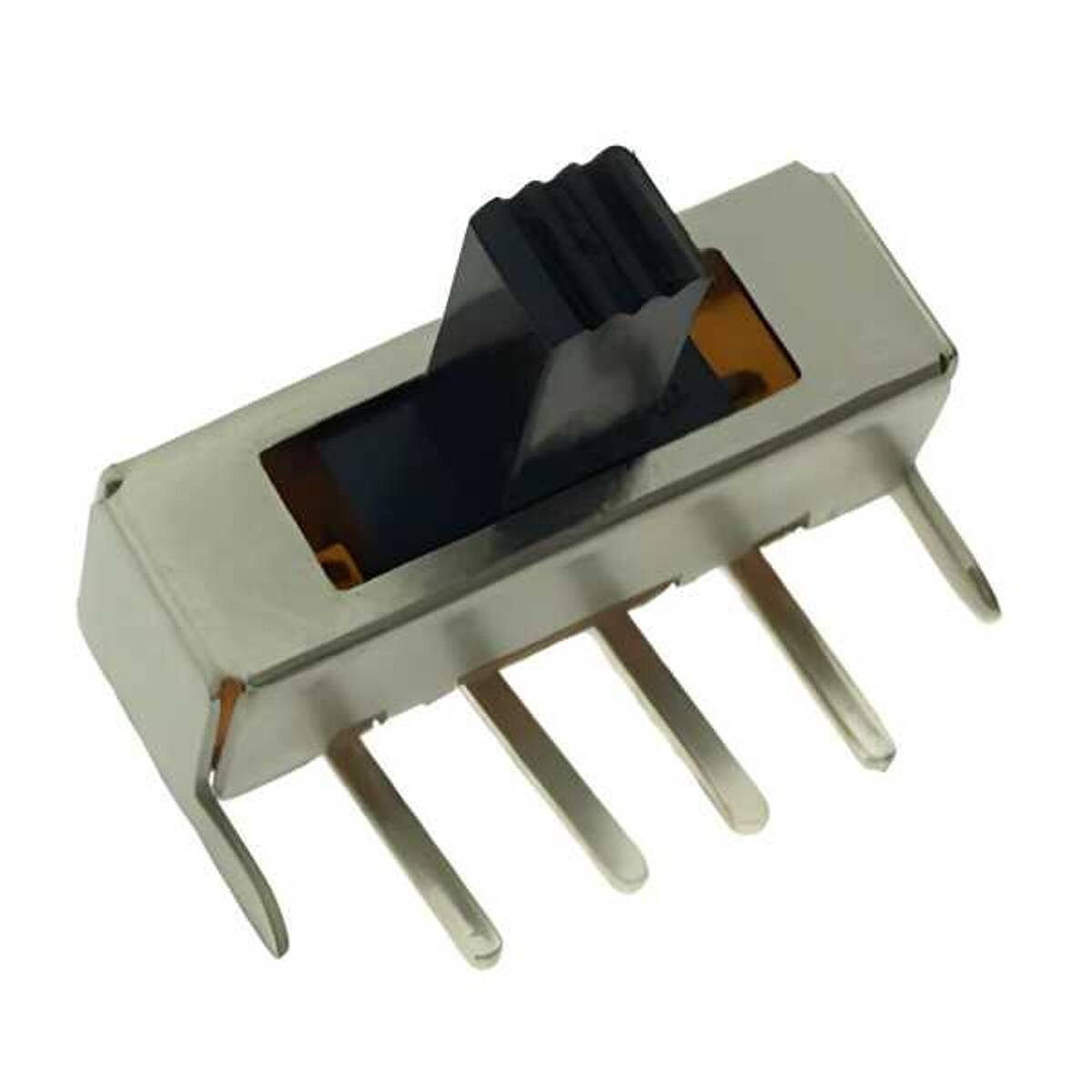

SS10-13 Sürgülü Anahtar - 1P3T, 90° Yatık THT
SS10-13 Sürgülü Anahtar Hakkında Detaylı İnceleme
1P3T yapıda, üç konumlu sürgülü anahtardır: orta konum dahil üç ayrı kontak pozisyonu vardır (On-On-On). Kataloğumuzdaki diğer sürgülü anahtarlar iki konumludur (1P2T); bu model üç kademeli seçim gerektiren yerler için ayrışır.
Montajı 90° yatık (R/A) tiptir — anahtar kartın kenarından dışarı bakar, kutunun yan yüzünden parmakla sürülür. Delikli (THT) tip olduğu için elle lehimlenebilir.
Anahtar kalıcıdır: sürüldüğü konumda kalır, yay ile geri dönmez. 500 mA 50 V DC anahtarlama kapasitesi sinyal ve düşük güçlü kontrol hatları içindir; motor ya da şebeke yükü anahtarlamak için uygun değildir.
Öne Çıkan Avantajlar
1P3T — Üç Konum
Tek kutup, üç yol. Mod seçimi ve kademe ayarı için.
90° Yatık Montaj
Kart kenarından dışarı bakar; kutu yan yüzünden kullanılır.
Kalıcı Konum
Sürüldüğü yerde kalır, elektrik kesilse de konumunu korur.
THT Delikli Tip
Elle lehimlenebilir; prototipte kolay kullanım.
500 mA 50 V
Sinyal ve düşük güçlü kontrol hatları için yeterli.
Kompakt Gövde
Standart sürgülü anahtar ayak izine uyumlu.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Sürgülü anahtar (slide switch) |
| Kontak Yapısı | 1P3T — On-On-On (üç konum) |
| Anahtarlama | 500 mA / 50 V DC |
| Montaj Yönü | 90° yatık (R/A) |
| Montaj Tipi | THT — delikli tip |
| Çalışma | Kalıcı — sürüldüğü konumda kalır |
| Üretici | KLS Electronic |
| Üretici Kodu | KLS7-SS10-13F24EG7 |
| Paket İçeriği | 1 adet |
Kullanım Alanları
- Üç Kademeli Mod Seçimi
- Hız / Kazanç Kademesi
- Arduino ve ESP32 Projeleri
- Kontrol Panelleri
- Ölçü Aleti Kademe Anahtarı
- Prototip Kartları
- Cihaz Yan Panel Anahtarı
- Onarım ve Yedek Parça
Teknik Sıkça Sorulan Sorular (SSS)
1P3T ne demek?
Tek kutup (1P), üç yol (3T). Ortak uç, üç ayrı çıkıştan birine bağlanır — yani üç konumlu bir seçim anahtarıdır.
1P2T anahtardan farkı nedir?
1P2T iki konumludur (açık-kapalı ya da A-B). Bu model orta konumu da kullanır ve üç ayrı seçenek sunar.
Orta konum boşta mı?
Hayır. On-On-On yapıda orta konum da bir kontağa bağlanır; boşta kalan (Off) bir konum yoktur.
220V şebeke anahtarlayabilir miyim?
Hayır. 500 mA / 50 V DC ile sınırlıdır, yalnızca sinyal ve düşük güçlü kontrol hatları içindir.
Kaç adet gönderiliyor?
Fiyat tek adet içindir.
