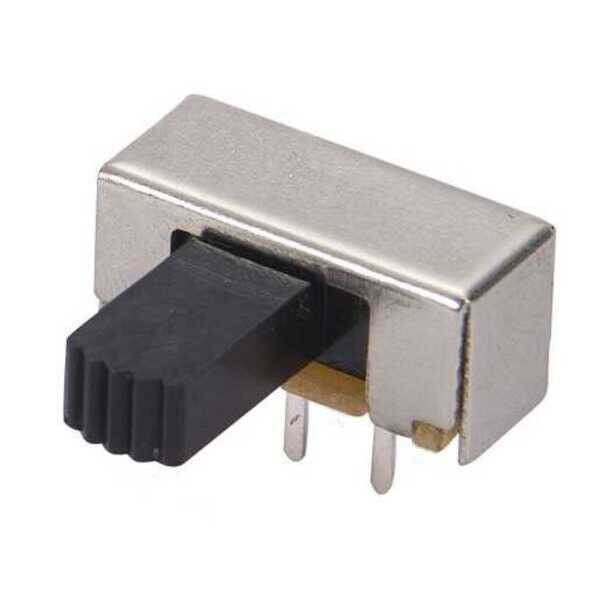

SS-12F21 Sürgülü Anahtar - 1P2T, 90° Yatık THT, 500mA 50V
SS-12F21 Sürgülü Anahtar Hakkında Detaylı İnceleme
1P2T yapıda sürgülü anahtardır. Pinleri ve kolu 90 derece yatık çıkar; 500 mA / 50 V anma değerine sahiptir.
90 derece yatık yapının tek bir amacı vardır: anahtarın kolu kartın kenarına bakar. Kart bir kutunun içine yerleştirildiğinde, kutunun yan yüzüne açılan ince bir yarıktan kola erişilir. Düz tip anahtarda kol kartın yüzeyine dik durduğu için kutuyu açmadan kullanılamaz — yatık tip bu yüzden taşınabilir cihazların standardıdır.
1P2T: ortadaki ortak uç, kolun konumuna göre iki uçtan birine bağlanır. İki kaynak ya da iki mod arasında seçim yapmanın en yalın yoludur.
Sürgülü anahtar kalıcıdır — bıraktığınız konumda kalır, elektrik kesilse bile korur. Cihazın durumu kolun konumundan gözle okunur.
500 mA / 50 V anma değerleri sinyal seviyesi içindir.
Öne Çıkan Avantajlar
90° Yatık Kol
Kutunun yan yüzündeki yarıktan erişilir; kutu açılmadan kullanılır.
1P2T Seçim
İki kaynak ya da iki mod arasında geçiş.
Kalıcı Konum
Elektrik kesilse de konumunu korur.
500mA / 50V
Sinyal seviyesi anahtarlama için uygun.
Kompakt Gövde
Taşınabilir cihazlarda yer sorunu çıkarmaz.
THT Montaj
Delikli plakette ve prototipte doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Sürgülü anahtar (slide switch) |
| Yapı | 1P2T |
| Anma Değeri | 500 mA / 50 V |
| Montaj Yönü | 90° yatık (right angle) |
| Montaj Tipi | THT — delikli montaj |
| Üretici | Diptronics |
| Üretici Kodu | SS-12F21-G5 |
| Paket İçeriği | 1 adet anahtar |
Kullanım Alanları
- Taşınabilir cihaz açma-kapama
- Kutu yan yüzünden erişilen anahtarlar
- Çalışma modu seçimi
- Pil / adaptör kaynak seçimi
- Arduino ve ESP projeleri
- El tipi cihazlar
- Test ve ölçüm düzenekleri
- Cihaz onarımı ve anahtar değişimi
- Delikli plaket devreleri
- Maker projeleri
Sürgülü anahtar kalıcıdır: kolun bulunduğu konumda kalır, elektrik kesilse de konumunu korur. Anma değerleri 500 mA / 50 V ile sınırlıdır — bu bir sinyal anahtarıdır, güç anahtarı değildir. Motor, ısıtıcı, lamba gibi yükler doğrudan bağlanmamalı; anahtar bir röleyi ya da MOSFET'i tetiklemelidir. Sınırın üzerinde akım kontakları karartır ve zamanla temas direncini yükseltir. Lehimlerken uzun süre ısı verilmesi plastik gövdeyi eritir ve kol sıkışır.
Teknik Sıkça Sorulan Sorular (SSS)
90 derece ne kazandırır?
Kol kartın kenarına bakar; kutunun yan yüzündeki yarıktan kutu açılmadan kullanılır.
1P2T ne demek?
Tek kutup, iki konum. Ortak uç iki konumdan birine bağlanır.
Kaç amper taşır?
500 mA / 50 V. Sinyal anahtarıdır.
Konumunu korur mu?
Evet, kalıcıdır.
