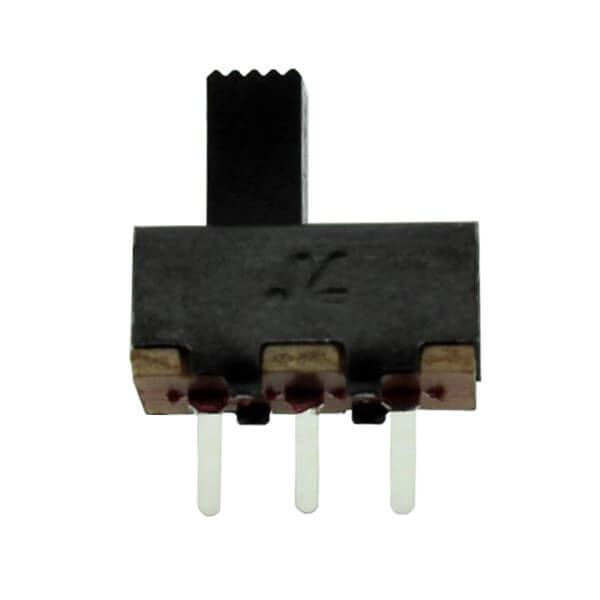

SS-12F20 Sürgülü Anahtar - 1P2T On-On, 3 Pin, 500mA 50V THT
SS-12F20 Sürgülü Anahtar Hakkında Detaylı İnceleme
1P2T (tek kutup, iki konum) yapıda sürgülü anahtardır. Üç pinlidir, 500 mA / 50 V anma değerine sahiptir ve delikli montajla lehimlenir.
1P2T on-on şu demektir: ortadaki ortak uç, kolun konumuna göre iki uçtan birine bağlanır. Arada "kapalı" konum yoktur — anahtar daima bir tarafa bağlıdır. Bu, iki kaynak arasında seçim yapmak için doğru yapıdır: pil/adaptör seçimi, iki sensör arasında geçiş, çalışma modu belirleme.
Sürgülü anahtarın butondan farkı kalıcı olmasıdır: bıraktığınız konumda kalır ve elektrik kesilse bile konumunu korur. Cihaz açıldığında hangi modda olduğunu anahtarın konumundan gözle görürsünüz — bu, yazılımla saklanan bir ayara göre çok daha güvenilirdir.
500 mA / 50 V değerleri bunun bir sinyal anahtarı olduğunu söyler. Mikrodenetleyici girişini seçmek, düşük akımlı bir hattı yönlendirmek için uygundur; güç anahtarlamak için değil.
Kompakt gövdesi sayesinde dar kartlarda ve küçük kutularda yer sorunu çıkarmaz.
Öne Çıkan Avantajlar
1P2T On-On
Ortak uç daima iki konumdan birine bağlı; arada kapalı konum yok.
Kalıcı Konum
Bıraktığınız konumda kalır; elektrik kesilse de korunur.
Gözle Görülür Durum
Cihazın hangi modda olduğu kolun konumundan anlaşılır.
500mA / 50V
Sinyal seviyesi anahtarlama için uygun anma değerleri.
Kompakt Gövde
Dar kartlarda ve küçük kutularda yer sorunu çıkarmaz.
THT Montaj
Delikli plakette ve prototipte doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Sürgülü anahtar (slide switch) |
| Yapı | 1P2T — on-on |
| Pin Sayısı | 3 |
| Anma Değeri | 500 mA / 50 V |
| Montaj Yönü | Dikey |
| Montaj Tipi | THT — delikli montaj |
| Üretici | KLS Electronic |
| Üretici Kodu | L-KLS7-SS-12F20A-G5 |
| Paket İçeriği | 1 adet anahtar |
Kullanım Alanları
- Çalışma modu seçimi
- Pil / adaptör kaynak seçimi
- İki sensör arasında geçiş
- Açma-kapama düzenekleri
- Arduino ve ESP projeleri
- Kutu içi ayar anahtarları
- Test ve ölçüm düzenekleri
- Cihaz onarımı ve anahtar değişimi
- Delikli plaket devreleri
- Maker projeleri
Sürgülü anahtar kalıcıdır: kolun bulunduğu konumda kalır, elektrik kesilse de konumunu korur. Anma değerleri 500 mA / 50 V ile sınırlıdır — bu bir sinyal anahtarıdır, güç anahtarı değildir. Motor, ısıtıcı, lamba gibi yükler doğrudan bağlanmamalı; anahtar bir röleyi ya da MOSFET'i tetiklemelidir. Sınırın üzerinde akım kontakları karartır ve zamanla temas direncini yükseltir. Lehimlerken uzun süre ısı verilmesi plastik gövdeyi eritir ve kol sıkışır.
Teknik Sıkça Sorulan Sorular (SSS)
1P2T ne demek?
Tek kutup, iki konum. Ortadaki ortak uç, kolun konumuna göre iki uçtan birine bağlanır.
Kapalı konumu var mı?
Hayır, on-on tiptir. Daima bir tarafa bağlıdır.
Kaç amper taşır?
500 mA / 50 V. Sinyal anahtarıdır; motor ve lamba doğrudan bağlanmaz.
Konumunu korur mu?
Evet. Kalıcıdır, elektrik kesilse de konumunu korur.
