SPI TFT 4" Dokunmatik LCD Ekran Modülü ST7796S
SPI TFT 4 inç Dokunmatik LCD Ekran Modülü ST7796S Hakkında Detaylı İnceleme

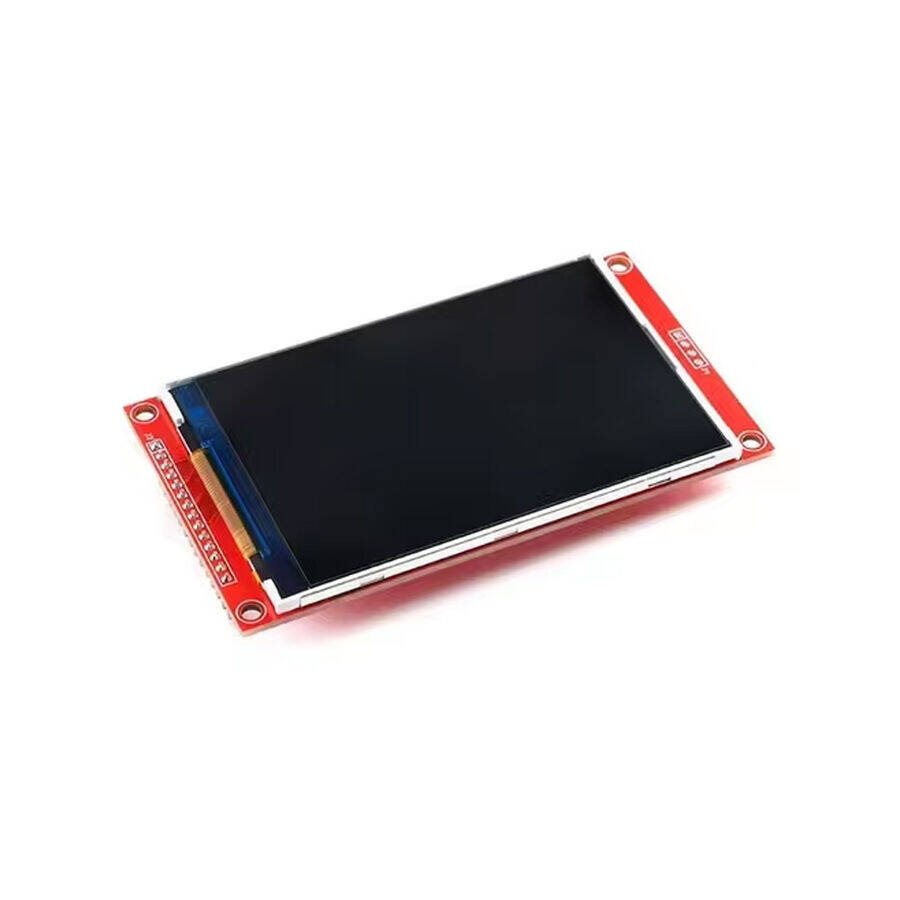

4 inç köşegen ölçüsünde, 480x320 çözünürlüklü bir TFT LCD modüldür. Panel ST7796S sürücü entegresiyle sürülür ve SPI hattı üzerinden yalnızca birkaç uçla mikrodenetleyiciye bağlanır.
Üzerinde dirençli dokunmatik katman bulunur. Dokunmatik okuma ayrı bir denetleyici üzerinden yine SPI hattından yapılır, böylece ekran ve dokunmatik aynı veri yolunu paylaşır ve pin sayısı düşük kalır.
Modül 3.3 V ile 5 V arası besleme kabul eder; mantık seviyesi 3.3 V TTL'dir. Kart üzerinde regülatör ve seviye uyumlaştırma bulunduğu için hem 3.3 V hem 5 V kartlarla kullanılabilir.
Öne Çıkan Avantajlar
Geniş görüntüleme alanı
480x320 çözünürlük, 2.4 ve 3.2 inç modüllere göre belirgin şekilde daha fazla satır ve buton sığdırmanıza izin verir.
SPI ile az kablo
Paralel arayüzlü ekranların aksine yaklaşık beş uçla bağlanır; Arduino Uno gibi az pinli kartlarda bile yer kalır.
Dokunmatik giriş
Dirençli panel kalemle ya da tırnakla hassas giriş sağlar; eldivenli kullanımda da çalışır.
65K renk
RGB 65K renk derinliği ile ikon, grafik ve yazı tipleri net görünür.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ekran ölçüsü | 4 inç |
| Çözünürlük | 480 x 320 piksel |
| Sürücü entegresi | ST7796S |
| Renk derinliği | RGB 65K |
| Arayüz | SPI |
| Dokunmatik | Dirençli panel, SPI üzerinden okunur |
| Besleme | 3.3 V - 5 V |
| Mantık seviyesi | 3.3 V TTL |
| Panel tipi | TFT LCD |
| Uyumluluk | Arduino, ESP32, STM32 ve Raspberry Pi Pico |
Kullanım Alanları
- Dokunmatik menülü cihaz arayüzleri
- Ev otomasyonu kontrol paneli
- Ölçü ve test cihazı göstergesi
- 3D yazıcı ve CNC kontrol ekranı
- Veri kaydedici gösterge paneli
- Gömülü sistem eğitim projeleri
Arduino tarafında TFT_eSPI kütüphanesi ST7796S'i destekler; dokunmatik için XPT2046 tabanlı kütüphaneler kullanılır. Kütüphane ayar dosyasında sürücü ve pin tanımlarının yapılması gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
Dokunmatik kapasitif mi dirençli mi?
Dirençli panel kullanılır. Kapasitif panellerin aksine basınçla çalışır; kalem ve eldivenle kullanıma uygundur ama çoklu dokunuş desteklemez.
Arduino Uno ile çalışır mı?
Çalışır, ancak Uno'nun 2 KB SRAM'i tam ekran tampon tutmaya yetmez. Parça parça çizim yapan kütüphanelerle kullanılmalıdır; akıcı arayüz için ESP32 ya da STM32 önerilir.
SD kart yuvası var mı?

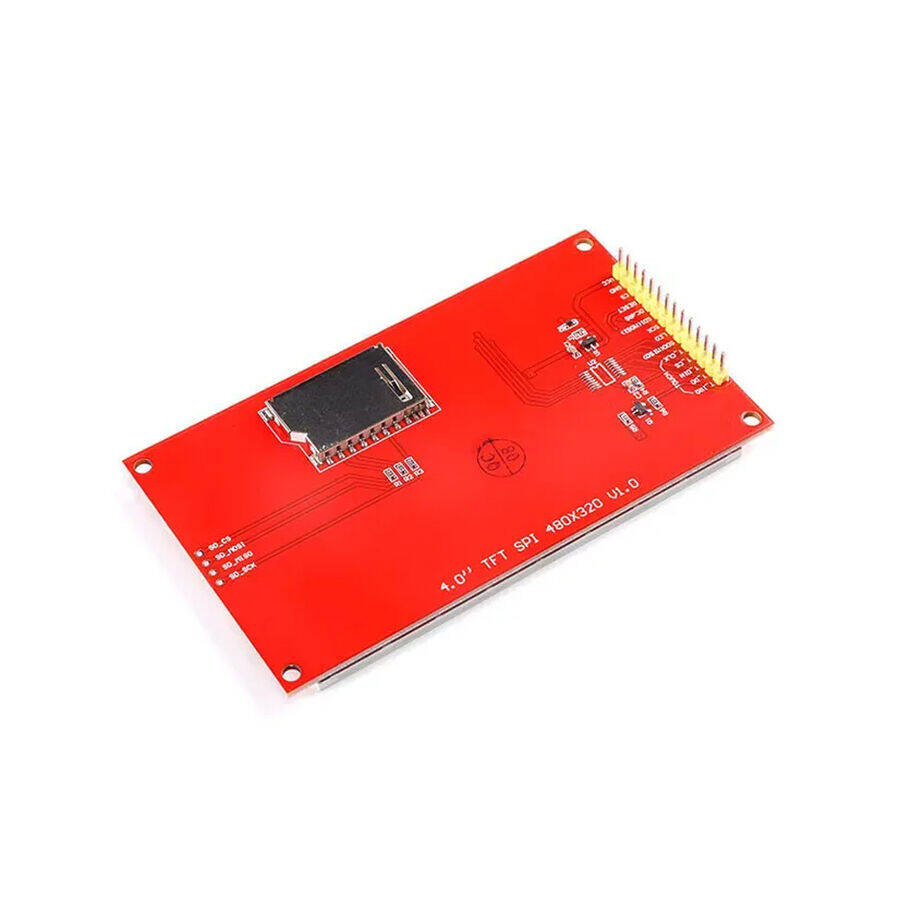

Bu modelde kart arkasında SD yuvası bulunur ve aynı SPI hattını paylaşır. Ekran ile SD kartın CS uçları ayrı tutulmalıdır.
5 V kartlarla seviye çevirici gerekir mi?
Kart üzerinde uyumlaştırma bulunduğu için 5 V mantık seviyeli kartlarla doğrudan kullanılabilir. Yine de uzun kablolarda SPI hızını düşürmek gerekebilir.
Ekran beyaz yanıyor, görüntü yok. Neden?
En sık neden yanlış sürücü seçimidir. Kütüphane ayarında ST7796S yerine ILI9488 veya ILI9341 seçiliyse arka aydınlatma yanar ama görüntü gelmez.
