Si5351 Saat Sinyal Jeneratörü - 3 Kanal, 8kHz-160MHz
Si5351 Saat Sinyal Jeneratörü Modülü Hakkında Detaylı İnceleme
Si5351, tek bir 25 MHz kristalden üç bağımsız kare dalga çıkışı üretebilen programlanabilir bir saat jeneratörüdür. Çıkış frekansı 8 kHz ile 160 MHz arasında, I2C üzerinden yazılımla ayarlanır; her kanal birbirinden bağımsız programlanabilir.
İçinde bir PLL ve kesirli bölücüler bulunur; bu sayede çok ince frekans adımları elde edilir. Amatör telsizcilikte VFO (değişken frekans osilatörü) olarak, SDR alıcılarda yerel osilatör olarak ve test düzeneklerinde referans saat kaynağı olarak yaygın biçimde kullanılır.

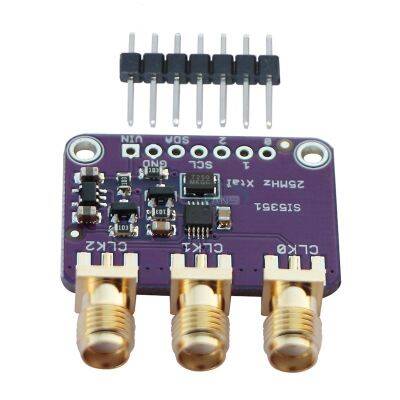

Modül üzerinde üç adet SMA konnektör (CLK0, CLK1, CLK2) ve I2C + besleme için pin header bulunur. Kart 3,3 V ile çalışır; 5 V'luk Arduino ile kullanırken I2C hattında seviye uyumuna dikkat edilmelidir.
Öne Çıkan Avantajlar
Üç bağımsız kanal
CLK0, CLK1 ve CLK2 ayrı ayrı programlanır; örneğin biri VFO, biri BFO olarak kullanılabilir.
8 kHz - 160 MHz geniş aralık
Ses frekanslarından VHF bandına kadar tek modülle çalışılır.
I2C kontrol
İki telle kontrol edilir; Arduino, ESP32 ve Raspberry Pi kütüphaneleri yaygındır.
SMA çıkışlar
Koaksiyel kabloyla doğrudan alıcı, karıştırıcı veya ölçü aletine bağlanır.
Kesirli bölücü
Çok ince frekans adımları elde edilir; VFO uygulamalarında hassas ayar yapılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | Si5351A |
| Kanal sayısı | 3 (CLK0, CLK1, CLK2) |
| Frekans aralığı | 8 kHz - 160 MHz |
| Referans | 25 MHz kristal (kart üzerinde) |
| Arayüz | I2C |
| Besleme | 3,3 V |
| Çıkış | Kare dalga, SMA konnektör |
| Çıkış seviyesi | Programlanabilir (2 - 8 mA sürücü) |
| Uyumluluk | Arduino, ESP32, Raspberry Pi, STM32 |
Kullanım Alanları
- Amatör telsiz VFO ve BFO yapımı
- SDR alıcılarda yerel osilatör
- Test ve ölçüm için sinyal kaynağı
- RF deney ve eğitim düzenekleri
- Dijital devrelerde saat kaynağı
- Frekans sayıcı kalibrasyonu
Ayrı ayrı kristal osilatör stoklamak yerine tek bir modülle istediğiniz frekansı yazılımla üretebilirsiniz. VFO yapmak isteyen bir amatör telsizci için en kısa yol budur.
Teknik Sıkça Sorulan Sorular (SSS)
5 V'luk Arduino ile çalışır mı?
Kart 3,3 V'tur. Çoğu modülde I2C hatlarında seri direnç bulunur ve 5 V Arduino ile çalışır, ancak güvenli yol bir I2C seviye dönüştürücü kullanmaktır. Besleme mutlaka 3,3 V olmalıdır.
Çıkış sinüs mü kare mi?
Kare dalgadır. Sinüs gerekiyorsa çıkışa bir alçak geçiren filtre eklemeniz gerekir; VFO uygulamalarında zaten band filtresi kullanılır.
Üç kanalı istediğim gibi ayarlayabilir miyim?
Büyük ölçüde evet, ancak üç kanal iki PLL'i paylaşır. Çok farklı frekanslar isteniyorsa kütüphane kanalları PLL'lere dağıtır; bazı kombinasyonlarda küçük frekans hatası oluşabilir.
Frekans kararlılığı nasıl?
Kart üzerindeki 25 MHz kristale bağlıdır. Hassas uygulamalarda kristal frekansı yazılımdan kalibre edilir; sıcaklık kararlılığı için TCXO ile beslenen sürümler tercih edilir.
