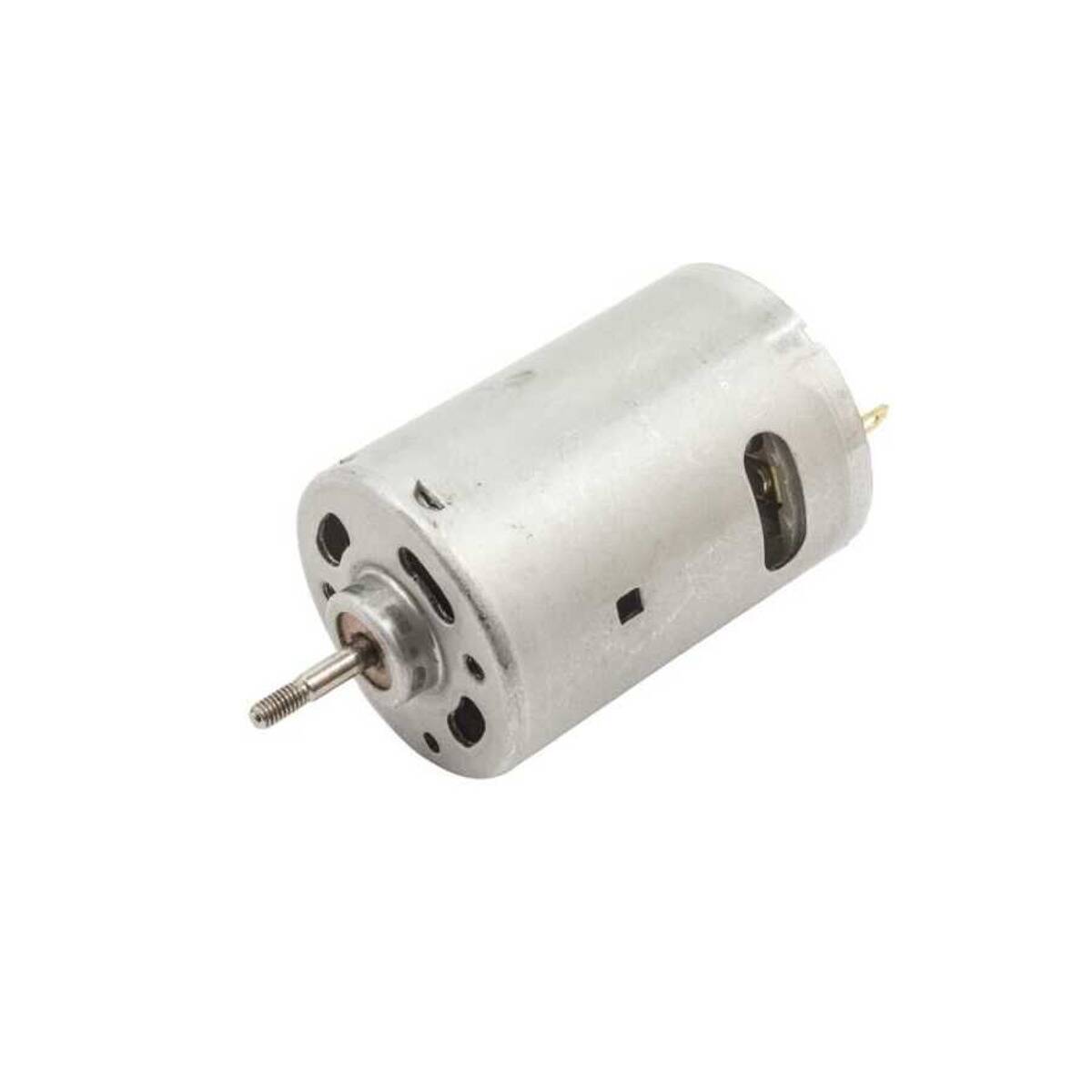

RS-540 DC Motor - 6-12V Redüktörsüz
RS-540 DC Motor Hakkında Detaylı İnceleme
RS-540, fırçalı DC motorların en yaygın gövde standartlarından biridir: 36 mm çap, yaklaşık 58 mm boy ve 3,17 mm mil çapı. Bu ölçüler sektörde sabittir, bu yüzden RS-540 yuvası olan her kasaya takılır.
Redüktörsüzdür — mil doğrudan rotora bağlıdır, dişli kutusu yoktur. Yüksek devir, düşük tork verir. Tork gereken uygulamalarda önüne redüktör veya kayış-kasnak konulur.
Devir sayısı sarıma ve gerilime göre değişir. Aynı RS-540 gövdesinde farklı sarımlar üretilir; bu yüzden tek bir RPM değeri vermek doğru olmaz. Tipik olarak 6 V'ta 20.000 RPM civarında boşta devir verir, gerilim arttıkça devir de artar. Çalışma aralığı genellikle 6-12 Vtur.
Yük altında devir düşer, akım yükselir. Sürekli çalışmada besleme ve sürücü kartı motorun kalkış akımını (boşta akımın birkaç katı) karşılayacak kapasitede seçilmelidir.
Öne Çıkan Avantajlar
RS-540 Standart Gövde
36mm çap, 3,17mm mil — yaygın yuvalara doğrudan uyar.
Yüksek Devir
6 V'ta ~20.000 RPM boşta devir.
6-12 V Çalışma Aralığı
Devir gerilimle birlikte artar; 6 V altında tork belirgin düşer.
Fırçalı Yapı
Sürücüsü basit: PWM ve H-köprü ile doğrudan kontrol edilir.
Düz Mil
Dişli preslenmemiş; kasnak, pervane veya redüktör takılabilir.
Yedek Parça Uyumu
RC araç, matkap ve oyuncak motorlarında yaygın değişim parçası.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Fırçalı DC motor, redüktörsüz |
| Gövde Standardı | RS-540 |
| Gövde Çapı | ~36 mm |
| Gövde Boyu | ~58 mm (mil hariç) |
| Mil Çapı | 3,17 mm |
| Çalışma Gerilimi | 6 - 12 V DC |
| Boşta Devir | 6 V'ta ~20.000 RPM (sarıma ve gerilime göre değişir) |
| Fırça Tipi | Karbon fırça |
| Dönüş Yönü | Kutuplar ters çevrilerek değiştirilir |
| Paket İçeriği | 1 adet motor |
Kullanım Alanları
- RC Araç ve Tekne
- Şarjlı Matkap Yedek Motoru
- Hava Pervanesi ve Fan
- Robot Tahrik Motoru
- Zımpara ve Taşlama Düzeneği
- Oyuncak Onarımı
- Maker ve Prototip
- Eğitim Projeleri
Teknik Sıkça Sorulan Sorular (SSS)
Kaç RPM döner?
Sarıma ve besleme gerilimine bağlıdır. 6 V'ta tipik boşta devir ~20.000 RPM'dir; gerilim düştükçe devir düşer, yük bindikçe de düşer. Aynı RS-540 gövdesinde farklı sarımlı sürümler üretildiği için tek bir kesin değer verilemez.
12 V ile çalıştırabilir miyim?
Kısa süreli kullanımda evet, ancak ısınma ve fırça ömrü artan gerilimle birlikte olumsuz etkilenir. Sürekli çalışmada 6-7,4 V bandı daha güvenlidir.
Redüktörlü mü?
Hayır. Mil doğrudan rotora bağlıdır. Tork gerekiyorsa ayrıca redüktör, kasnak veya dişli grubu kullanılmalıdır.
Mil çapı kaç mm?
3,17 mm'dir — RS-540 sınıfının standart mil ölçüsüdür. Bu çapa uygun kasnak, pervane ve kaplinler doğrudan takılır.
Hangi sürücü kartıyla kullanılır?
Motorun kalkış akımını karşılayan bir H-köprü veya PWM hız kontrol kartı gerekir. Kalkış akımı boşta akımın birkaç katıdır; sürücü seçilirken buna göre marj bırakılmalıdır.
Dönüş yönü değiştirilebilir mi?
Evet. Besleme kutupları ters çevrildiğinde motor ters yönde döner.
