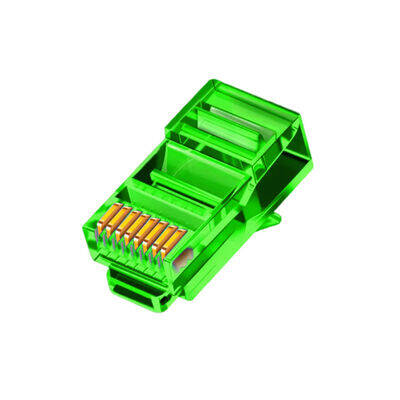

RJ45 8P8C Erkek Konnektör - Yeşil, Geçmeli Tip
RJ45 8P8C Erkek Konnektör - Yeşil Hakkında Detaylı İnceleme
RJ45 (8P8C) konnektör, Ethernet ve ağ kablolarının ucuna sıkılan standart fiştir. Sekiz kontak, kablonun sekiz damarını karşılar; sıkma pensesiyle bastırıldığında kontak bıçakları damar yalıtımını delerek bakıra temas eder.
Bu model geçmeli (pass-through) tiptir: damarlar konnektörün ön ucundan dışarı çıkacak şekilde itilir. Böylece dizilimin doğru olup olmadığı sıkmadan önce gözle kontrol edilebilir; sıkma pensesi aynı anda fazlalık damarları keser. Klasik konnektörlerde damarları tam boyda kesip körlemesine itmek gerekir, bu da hatalı sıkma oranını artırır.
Yeşil gövde, karışık kablo demetlerinde hat ayrımı için kullanılır. Örneğin kamera hatları yeşil, veri hatları kırmızı seçilerek panoda hangi kablonun nereye gittiği tek bakışta anlaşılır.
Öne Çıkan Avantajlar
Geçmeli (pass-through) tasarım
Damarlar ön uçtan çıkar; dizilim sıkmadan önce gözle doğrulanır, hatalı sıkma neredeyse sıfıra iner.
Renk kodlu gövde
Yeşil gövde, kablo demetlerinde hat ayrımını kolaylaştırır.
T568A ve T568B uyumlu
Her iki standart dizilimle de kullanılır; Cat5e ve Cat6 kablolarda çalışır.
Standart 8P8C ölçü
Tüm RJ45 soketlere, switch ve router portlarına uyar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | RJ45 / 8P8C erkek konnektör |
| Yapı | Geçmeli (pass-through) |
| Kontak sayısı | 8 |
| Gövde rengi | Yeşil |
| Uyumlu kablo | Cat5 / Cat5e / Cat6 (tek damarlı veya çok telli) |
| Dizilim | T568A veya T568B |
| Gerekli alet | Pass-through uyumlu RJ45 sıkma pensesi |
Kullanım Alanları
- Ethernet kablosu uç yapımı
- Ağ ve kamera kablolaması
- Pano içi hat ayrımı
- Yerinde kablo onarımı
- RS485 ve Modbus hatlarında RJ45 kullanımı
Ağ kablosu sıkarken en sık yapılan hata damar sırasının görülememesidir. Geçmeli konnektörde damarlar dışarı çıktığı için sıra sıkmadan önce kontrol edilir; bir kabloyu iki kez sıkmak zorunda kalmazsınız.
Teknik Sıkça Sorulan Sorular (SSS)
Normal RJ45 pensesi işe yarar mı?
Yarar ama fazlalık damarları kesmez; bunları ayrıca kesmeniz gerekir. En iyi sonuç için pass-through konnektörlere uygun, kesme bıçaklı pense kullanın.
T568A mı T568B mi kullanmalıyım?
Kablonun iki ucunda aynı standardı kullandığınız sürece fark etmez. Türkiye'de yaygın olan T568B'dir. İki uçta farklı standart kullanılırsa çapraz (crossover) kablo elde edilir.
Cat6 kabloya uyar mı?
Uyar, ancak Cat6 damarları daha kalındır; konnektörün Cat6 için uygun olduğundan emin olun. Dar kanallı modellerde kalın damar zor girer.
Renk gövde performansı etkiler mi?
Hayır, yalnızca görsel ayrım içindir. Elektriksel özellikler tüm renklerde aynıdır.
