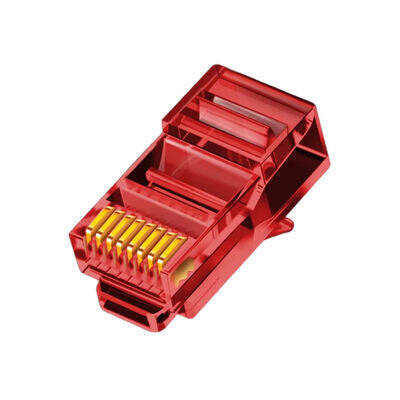

RJ45 8P8C Erkek Konnektör - Kırmızı, Geçmeli Tip
RJ45 8P8C Erkek Konnektör - Kırmızı Hakkında Detaylı İnceleme
RJ45 (8P8C) konnektör, Ethernet ve ağ kablolarının ucuna sıkılan standart fiştir. Sekiz kontak bıçağı, sıkma pensesiyle bastırıldığında damar yalıtımını delerek bakıra temas eder; ayrıca gövdedeki kelepçe kablo kılıfını kavrayarak çekmeye karşı tutar.
Geçmeli (pass-through) yapıdadır: damarlar konnektörün ön ucundan dışarı çıkar, dizilim sıkmadan önce gözle doğrulanır ve pense fazlalığı keser. Bu, özellikle saha çalışmasında hatalı sıkma oranını belirgin biçimde düşürür.
Kırmızı gövde, çok hatlı kurulumlarda ayrım için kullanılır: veri, kamera, PoE ve seri hat kablolarını farklı renklerle işaretlemek panoda zaman kazandırır.
Öne Çıkan Avantajlar
Geçmeli (pass-through) tasarım
Damarlar uçtan çıkar, sıra sıkmadan önce kontrol edilir.
Kırmızı gövde
Karışık kablo demetlerinde hattı hemen ayırt etmeyi sağlar.
T568A ve T568B uyumlu
Her iki dizilim standardıyla da kullanılır.
Kablo kelepçeli
Gövdedeki kelepçe kablo kılıfını kavrar; damarlara çekme kuvveti binmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | RJ45 / 8P8C erkek konnektör |
| Yapı | Geçmeli (pass-through) |
| Kontak sayısı | 8 |
| Gövde rengi | Kırmızı |
| Uyumlu kablo | Cat5 / Cat5e / Cat6 |
| Dizilim | T568A veya T568B |
| Gerekli alet | Pass-through uyumlu RJ45 sıkma pensesi |
Kullanım Alanları
- Ethernet kablosu uç yapımı
- Kamera ve PoE hatları
- Pano içi hat renk kodlaması
- RS485 / Modbus hatları
- Yerinde kablo onarımı
Kablo renk kodlaması, altı ay sonra panoyu açtığınızda hangi kablonun ne olduğunu hatırlamanın en ucuz yoludur. Kırmızı ve yeşil gövdeleri birlikte kullanarak hatları baştan ayırın.
Teknik Sıkça Sorulan Sorular (SSS)
Yeşil modelden farkı var mı?
Yalnızca gövde rengi farklıdır. Elektriksel ve mekanik özellikler aynıdır.
Sıkma sırası nedir?
Kılıfı yaklaşık 3 cm soyun, damarları düzleştirip T568B sırasına dizin, konnektöre itip uçlardan çıkmasını sağlayın, kılıfın kelepçe altına girdiğini doğrulayın ve pense ile sıkın.
Kaç kez kullanılabilir?
Konnektör tek kullanımlıktır. Sıkıldıktan sonra sökülüp tekrar kullanılamaz, hatalı sıkımda kesip yeni konnektör takmak gerekir.
Blendajlı (STP) kabloya uyar mı?
Bu model blendajsız (UTP) kablolar içindir. STP kablolarda metal gövdeli ekranlı RJ45 konnektör kullanılmalıdır.
