RB154 Köprü Diyot - 1.5A 400V, Yuvarlak Kılıf
RB154 Köprü Diyot - 1.5A 400V, Yuvarlak Kılıf Hakkında Detaylı İnceleme
RB154, dört diyodu tek gövdede birleştiren tek fazlı köprü doğrultucudur. Alternatif gerilimi (AC) doğru gerilime (DC) çevirmek için kullanılan en yaygın parçalardan biridir: trafodan gelen AC gerilimi köprünün ~ işaretli iki ucuna verilir, + ve − uçlarından tam dalga doğrultulmuş gerilim alınır.

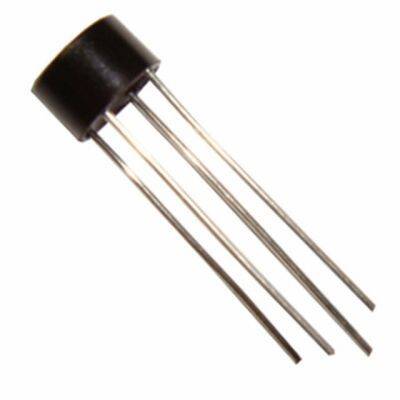

Dört ayrı diyot lehimlemek yerine tek parça kullanmak hem yerden kazandırır hem de bağlantı hatası riskini ortadan kaldırır; kutuplar gövdenin üzerine basılıdır. Yuvarlak siyah kalıp gövdeli (RB-1) bu kılıf, 1,5 amperlik sınıfın klasik paketidir ve dört teli alttan çıkar, delikli plakete ve baskılı devreye doğrudan lehimlenir.
400 V ters tepe gerilimi (VRRM), 220 V şebekeden beslenen trafolu devreler için yeterli paya sahiptir — 12 V'luk bir trafonun tepe gerilimi yaklaşık 17 V'tur, 220 V doğrudan doğrultulacaksa tepe değer 311 V'a çıkar ve 400 V sınır buna da yeter. 1,5 A ise sürekli çıkış akımı sınırıdır.
Doğrultma sonrası gerilim dalgalıdır; düzgün bir DC için çıkışa filtre kondansatörü gerekir. Köprünün üzerinde her yarım dalgada iki diyot iletimde olduğu için yaklaşık 1,4 V gerilim düşer; çıkış gerilimi hesaplanırken bu düşüş hesaba katılmalıdır.
Öne Çıkan Avantajlar
Tek parçada dört diyot
Ayrı ayrı diyot lehimlemeye gerek yok; yer kazandırır ve yanlış bağlama riskini ortadan kaldırır.
Kutuplar gövdede yazılı
+, − ve iki ~ işareti kalıbın üzerinde; montajda şemaya bakmaya gerek kalmaz.
400 V ters gerilim payı
Trafolu devrelerde rahat pay bırakır; 220 V'un 311 V'luk tepe değerini de karşılar.
Yüksek ani akım dayanımı
Devreye enerji verildiğinde filtre kondansatörünün çektiği ilk akım darbesine dayanacak şekilde üretilmiştir.
Delikten geçmeli (THT)
Dört tel alttan çıkar; delikli plakete ve baskılı devreye doğrudan lehimlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | RB154 |
| Tip | Tek fazlı köprü doğrultucu (full bridge) |
| Ters tepe gerilimi (VRRM) | 400 V |
| Sürekli çıkış akımı (IO) | 1,5 A |
| İleri gerilim düşümü | Diyot başına yaklaşık 1,1 V — köprüde toplam ~1,4 V |
| Kılıf | RB-1, yuvarlak siyah kalıp |
| Uç sayısı | 4 — iki adet ~, bir +, bir − |
| Montaj | Delikten geçmeli (THT) |
| Çalışma sıcaklığı | -55 ... +150 °C |
| Seri | RB151 50V · RB152 100V · RB153 200V · RB154 400V · RB155 600V · RB156 800V · RB157 1000V |
Kullanım Alanları
- Trafolu doğrusal güç kaynakları
- AC adaptör ve şarj devreleri
- Motor sürücü ve röle kartlarında besleme doğrultma
- Amplifikatör besleme katları
- Onarımda yanmış köprü diyot yerine
- Eğitim ve prototip güç kaynağı devreleri
AC'den DC'ye geçmenin en kısa yolu budur: trafo çıkışına köprü, ardından bir filtre kondansatörü, gerekiyorsa bir regülatör. Dört ayrı diyotla uğraşmaya gerek kalmaz.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi uca ne bağlanır?
Gövdedeki iki ~ ucuna trafonun alternatif gerilim çıkışı bağlanır (sıra önemli değil). + ucu devrenin artı beslemesi, − ucu şasedir. Kutupları karıştırmak köprüyü ve devreyi bozar.
Çıkışta kaç volt alırım?
Trafonun AC değerinin yaklaşık 1,41 katı eksi 1,4 V diyot düşümü. Örnek: 12 V AC trafo → 12 × 1,41 = 16,9 V tepe, eksi 1,4 → yaklaşık 15,5 V doğrultulmuş gerilim (yüksüzken, filtre kondansatörüyle).
Filtre kondansatörü şart mı?
Düzgün bir DC istiyorsanız evet. Köprü çıkışı saniyede 100 kez sıfıra inen dalgalı bir gerilimdir; kondansatör bu çukurları doldurur. Kabaca her 1 amper yük için 1000-2200 µF hesaplanır.
1,5 A'in üstünde yük bağlayabilir miyim?
Hayır. Sürekli 1,5 A sınırıdır ve bu değer ortam sıcaklığı yükseldikçe düşer. Daha yüksek akım için KBU veya KBPC gibi daha büyük kılıflı köprüler kullanılmalıdır.
RB154 ile RB156 arasındaki fark ne?
Yalnızca ters gerilim dayanımı: RB154 400 V, RB156 800 V. Akım değeri (1,5 A) ve kılıf ikisinde de aynıdır; daha yüksek gerilimli olan her yerde RB154'ün yerine kullanılabilir.
