Raspberry Pi Balık Gözü Lens Kamera Modülü - Geniş Açı
Raspberry Pi Balık Gözü Lens Kamera Modülü Hakkında Detaylı İnceleme

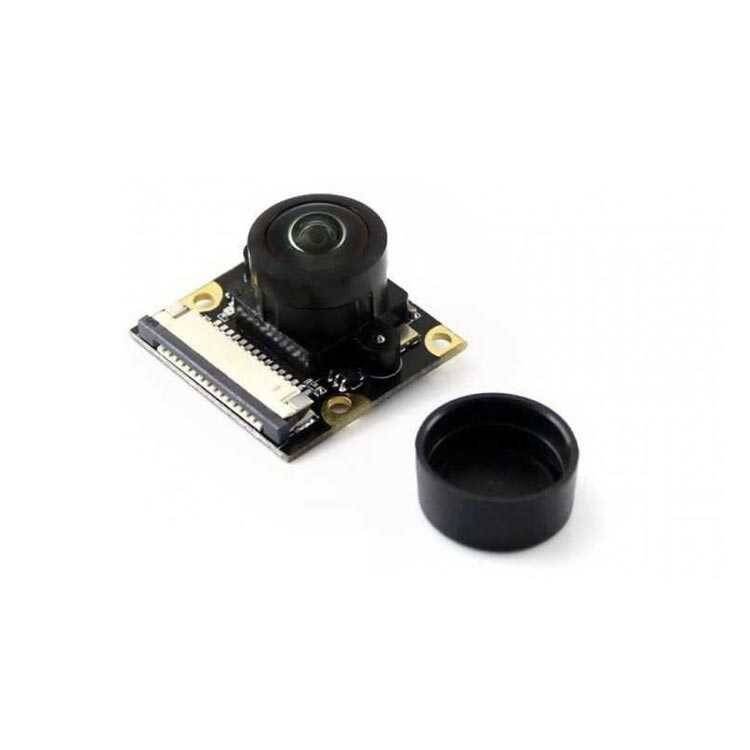

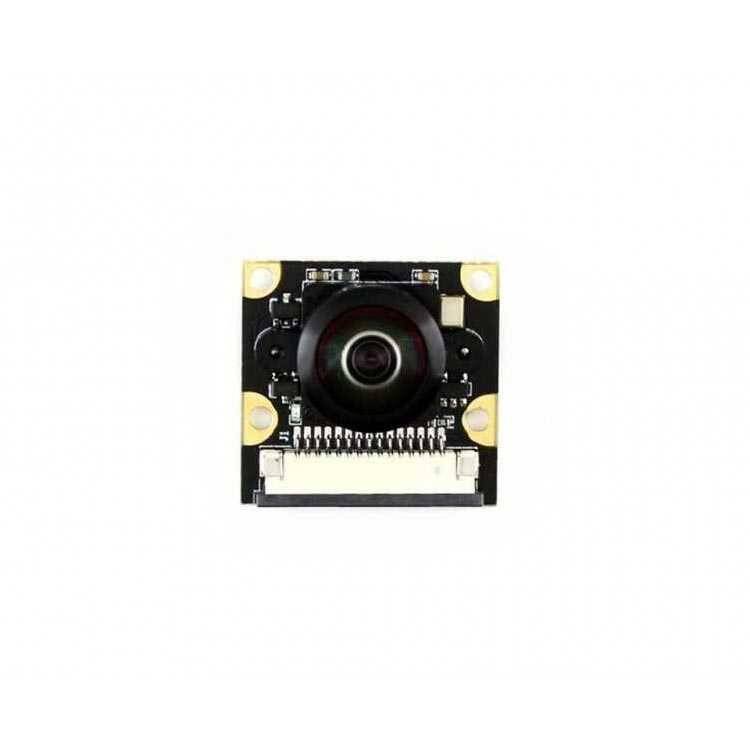

Raspberry Pi Balık Gözü Lens Kamera Modülü, Raspberry Pi kartlarının CSI kamera konnektörüne şerit kablo ile bağlanan, geniş açılı görüntü almak için balık gözü (fisheye) lens kullanan bir kamera modülüdür. Standart Pi kamerasına göre belirgin biçimde daha geniş bir alanı tek karede toplar.
Balık gözü lens, dar alanlarda kamerayı geriye çekme imkânı olmadığında işe yarar. Oda içi gözetleme, robot üzerinde çevre algılama, 3D yazıcı gövdesi içi izleme gibi kameranın nesneye yakın durduğu uygulamalarda tüm sahneyi kadraja sığdırır. Geniş açının doğal sonucu olarak görüntü kenarlarında fıçı bozulması (barrel distortion) oluşur; OpenCV gibi kütüphanelerde kalibrasyon ile büyük ölçüde düzeltilebilir.
Modül, Raspberry Pi'nin kendi kamera arayüzünü kullandığı için ek sürücü gerektirmez. libcamera ve picamera2 araçlarıyla fotoğraf ve video alınabilir; Python tarafında OpenCV ile görüntü işleme yapılabilir. Lens halkası döndürülerek odak ayarı elle yapılabilir.
Öne Çıkan Avantajlar
Geniş Açılı Görüş
Balık gözü lens, standart Pi kamerasının göremediği kadar geniş bir alanı tek karede toplar.
Ayarlanabilir Odak
Lens halkası döndürülerek yakın ve uzak mesafe için netlik elle ayarlanabilir.
Sürücü Gerektirmez
Raspberry Pi'nin dahili CSI arayüzünü kullanır; libcamera ve picamera2 ile doğrudan çalışır.
Dar Alanlar İçin Uygun
Kamerayı geriye çekme imkânı olmayan kutu içi ve robot üstü montajlarda sahneyi kadraja sığdırır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Lens tipi | Balık gözü (fisheye) geniş açı |
| Arayüz | CSI - şerit kablo ile Raspberry Pi kamera portu |
| Odak | Elle ayarlanabilir |
| Çalışma gerilimi | Raspberry Pi kamera portundan beslenir |
| Sensör | OV5647 - 1/4 inç CMOS |
| Çözünürlük | 5 MP - video 1080p |
| Görüş açısı | 160° çapraz |
| Diyafram | F2.35 |
| Odak uzaklığı | 3.15 mm |
| Kart ölçüsü | 25 x 24 mm |
| Montaj | 4 vida deliği |
| Gece görüşü | Yok - kızılötesi LED bulunmaz |
| Yazılım | libcamera, picamera2, OpenCV |
| Uyumluluk | CSI kamera portu bulunan Raspberry Pi modelleri |
Kullanım Alanları
- Geniş açılı gözetleme kameraları
- Mobil robot çevre algılama
- 3D yazıcı gövde içi izleme
- Kapı ve giriş kamerası projeleri
- Görüntü işleme ve OpenCV çalışmaları
- Zaman aşımlı (time-lapse) çekim
- Akvaryum ve terraryum izleme
- Bebek ve evcil hayvan takip sistemleri
- Raspberry Pi tabanlı kamera projeleri
- Eğitim ve laboratuvar uygulamaları

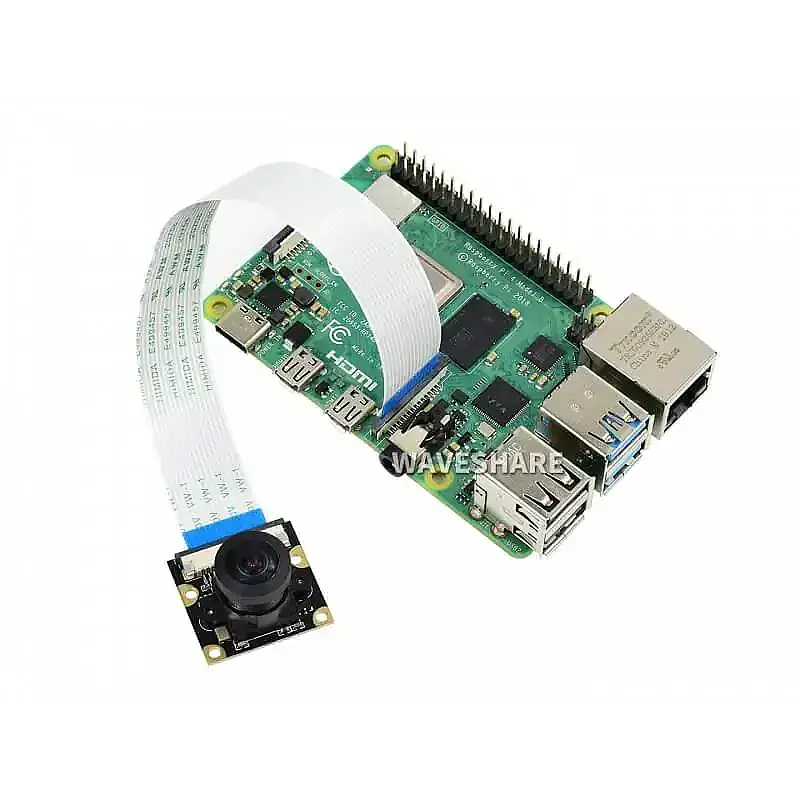

Şerit kablo takılırken Raspberry Pi kapalı olmalı ve konnektör mandalı yerine oturtulmalıdır. Kablonun mavi yüzü, kart üzerindeki konnektörün mandal tarafına bakacak şekilde takılır. Balık gözü lensin doğası gereği kenar bozulması normaldir; ölçüm gerektiren uygulamalarda lens kalibrasyonu yapılmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi Raspberry Pi modelleriyle çalışır?
CSI kamera portu bulunan Raspberry Pi modelleriyle kullanılır. Pi Zero ve Pi 5 gibi farklı konnektör ölçüsü kullanan modellerde uygun şerit kablo gerekebilir.
Ayrı sürücü kurmak gerekir mi?
Hayır. Raspberry Pi OS üzerinde libcamera ve picamera2 araçları ile doğrudan kullanılır.
Görüntü kenarları neden bükük görünüyor?
Balık gözü lenslerde fıçı bozulması normaldir. OpenCV ile lens kalibrasyonu yapılarak düzeltilebilir.
Odak ayarlanabiliyor mu?
Evet. Lens halkası elle döndürülerek yakın veya uzak mesafe için netlik ayarlanır.
Gece görüşü var mı?
Bu modelde kızılötesi LED bulunmaz. Gece görüşü gereken uygulamalarda IR LED'li kamera modelleri tercih edilmelidir.
