PD65W Type-C Hızlı Şarj Modülü - 5.5x2.1mm DC Jak Girişli
PD65W Type-C Hızlı Şarj Modülü - DC Jak Girişli Hakkında Detaylı İnceleme
PD65W Type-C Hızlı Şarj Modülü, 8-30V arası bir doğru gerilim kaynağını 65W'a kadar USB Type-C Power Delivery çıkışına dönüştüren bir şarj kartıdır. Bu modelin girişinde 5.5x2.1mm DC jak bulunur; standart adaptör fişi doğrudan takılır, lehim gerekmez.

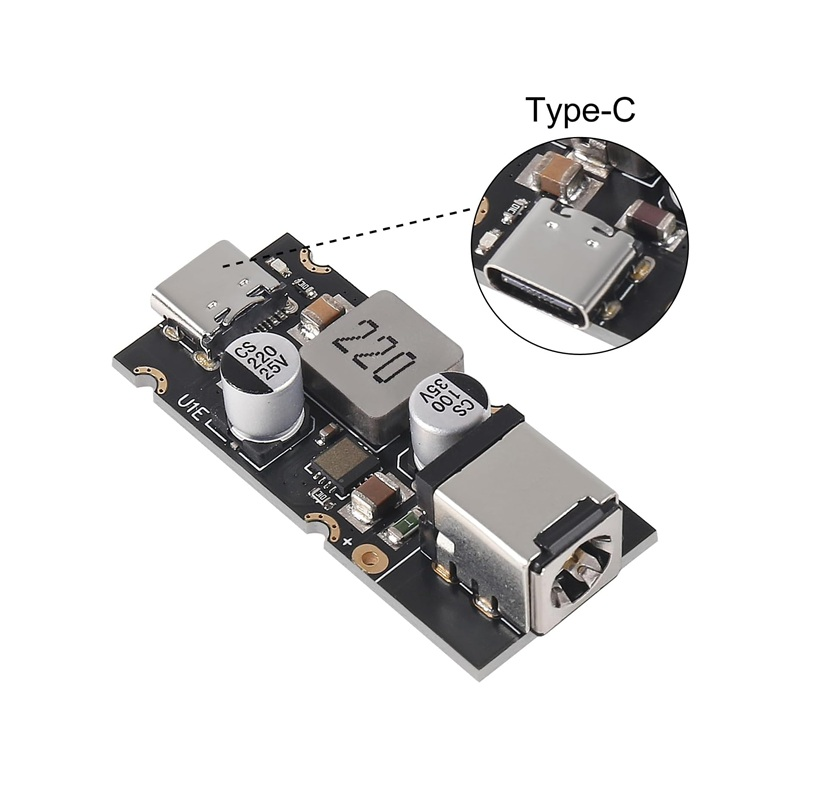

DC jak, kartı hazır bir adaptörle ya da araç çakmak kablosuyla kullanmayı kolaylaştırır. Lehim pedli modellerde kablo bağlamak gerekirken burada fişi takmak yeterlidir. Kartın diğer ucunda Type-C çıkışı vardır.
Modül PD, QC3.0, PPS, SCP, FCP, AFC gibi yaygın hızlı şarj protokollerini tanır ve bağlanan cihazla anlaşarak uygun gerilimi kendisi seçer: 5V, 9V, 12V, 15V veya 20V. Telefon, tablet, dizüstü bilgisayar ve Type-C ile şarj olan cihazlarda kullanılabilir. Güneş panelli sistemler, araç içi kurulumlar ve taşınabilir güç kutularında pratik bir çözümdür.
Öne Çıkan Avantajlar
Hazır DC Jak Girişi
5.5x2.1mm standart jak sayesinde adaptör fişi doğrudan takılır; kablo lehimlemeye gerek yoktur.
65W'a Kadar Çıkış
20V 3.25A çıkışla dizüstü bilgisayar dahil yüksek güç isteyen cihazları besler.
Geniş Protokol Desteği
PD, QC3.0, PPS, SCP, FCP ve AFC protokollerini tanır; cihazla anlaşarak doğru gerilimi seçer.
Geniş Giriş Aralığı
8-30V arası beslemeyle 12V ve 24V sistemlerde doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Giriş | 5.5x2.1mm DC jak |
| Giriş gerilimi | DC 8V - 30V |
| Çıkış portu | USB Type-C |
| Maksimum güç | 65 W |
| Sabit çıkış kademeleri | 5V / 9V / 12V / 15V / 20V |
| Örnek çıkış | 20V 3.25A · 12V 3A · 9V 3A · 5V 3A |
| Protokoller | PD, QC3.0, PPS, SCP, FCP, AFC |

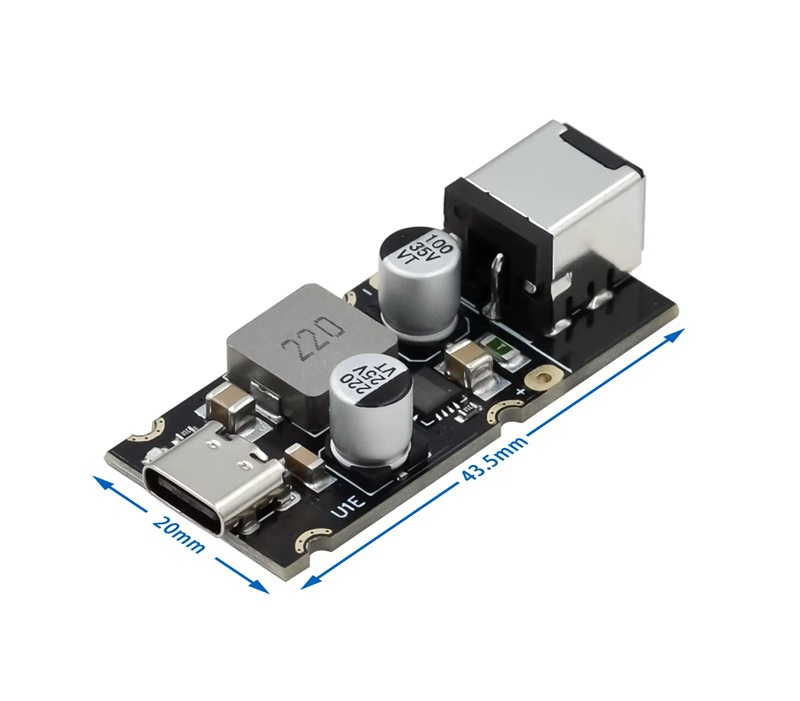

| Kart ölçüsü | 43.5 x 20 mm |
| Korumalar | Aşırı gerilim, düşük gerilim, aşırı akım, kısa devre |
Kullanım Alanları
- Araç içi hızlı şarj kurulumu
- Dizüstü bilgisayar şarjı
- Taşınabilir güç kutusu (power station)
- Güneş panelli sistemlerde USB-C çıkışı
- Kamp ve karavan elektrik tesisatı
- 12V ve 24V akülü sistemler
- Masaüstü şarj istasyonu yapımı
- Telefon ve tablet hızlı şarjı
- Hobi ve maker projeleri
- Eğitim ve laboratuvar uygulamaları
Giriş gerilimi çıkış talebini karşılayacak düzeyde olmalıdır: 20V çıkış isteyen bir dizüstü için besleme geriliminin yeterli olması gerekir. Yüksek güçte çalışırken kart ısınır; kapalı kutu içine monte edilecekse havalandırma sağlanmalıdır. Jak polaritesi standart merkez-artı olmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Lehim yapmam gerekiyor mu?
Hayır. Girişte 5.5x2.1mm DC jak bulunur; standart adaptör fişi doğrudan takılır.
Dizüstü bilgisayar şarj eder mi?
Type-C ile şarj olan ve 65W'a kadar güç isteyen dizüstüler için uygundur. Besleme geriliminin yeterli olması gerekir.
Çıkış gerilimini elle ayarlıyor muyum?
Hayır. Modül bağlanan cihazla protokol üzerinden anlaşır ve uygun gerilimi kendisi seçer.
12V aküyle çalışır mı?
Evet. Giriş aralığı 8-30V olduğu için 12V ve 24V akülü sistemlerde doğrudan kullanılabilir.
Lehim pedli modelden farkı ne?
Elektriksel olarak aynı işlevi görür; bu modelde giriş için hazır DC jak bulunur, diğerinde kablo lehimlenir.
