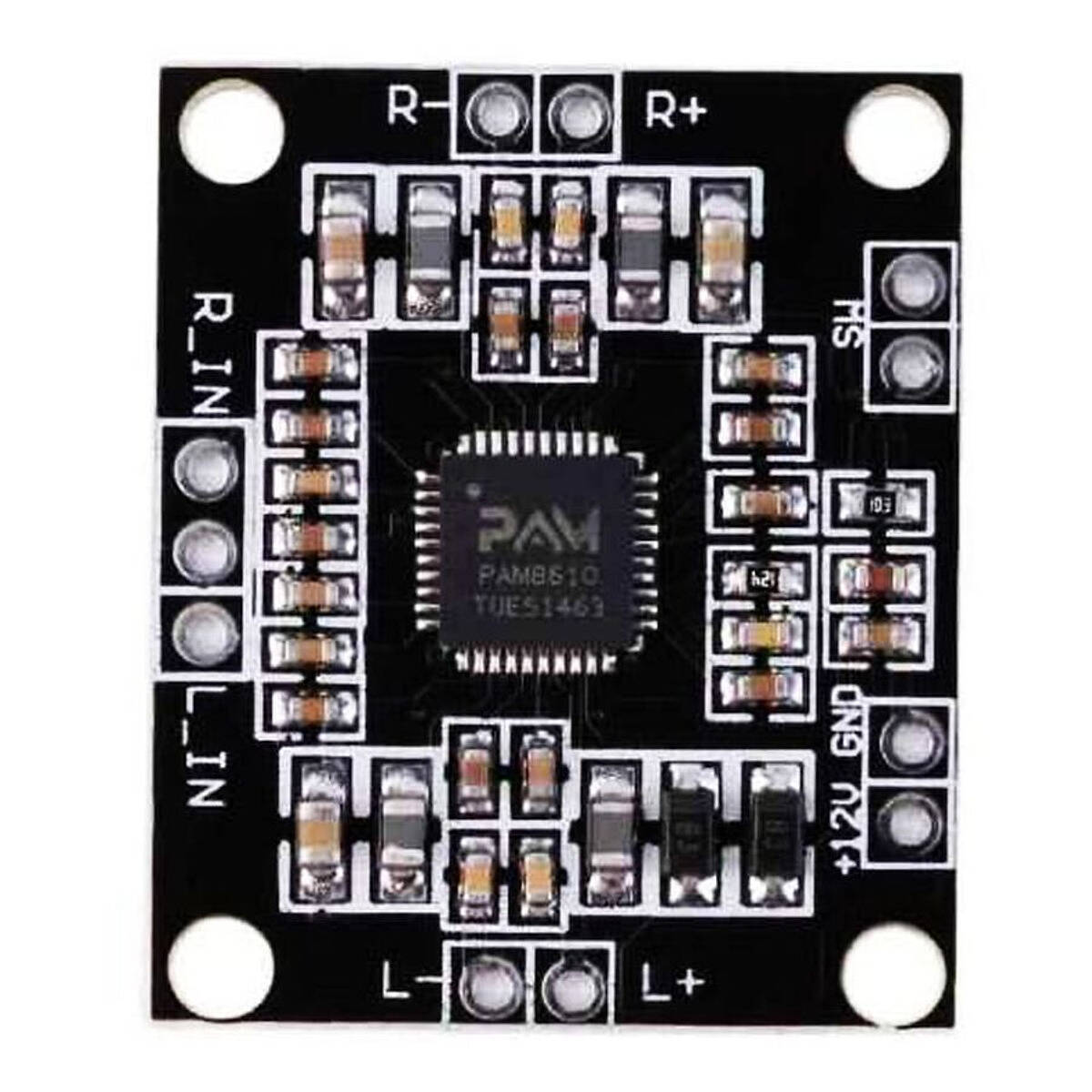

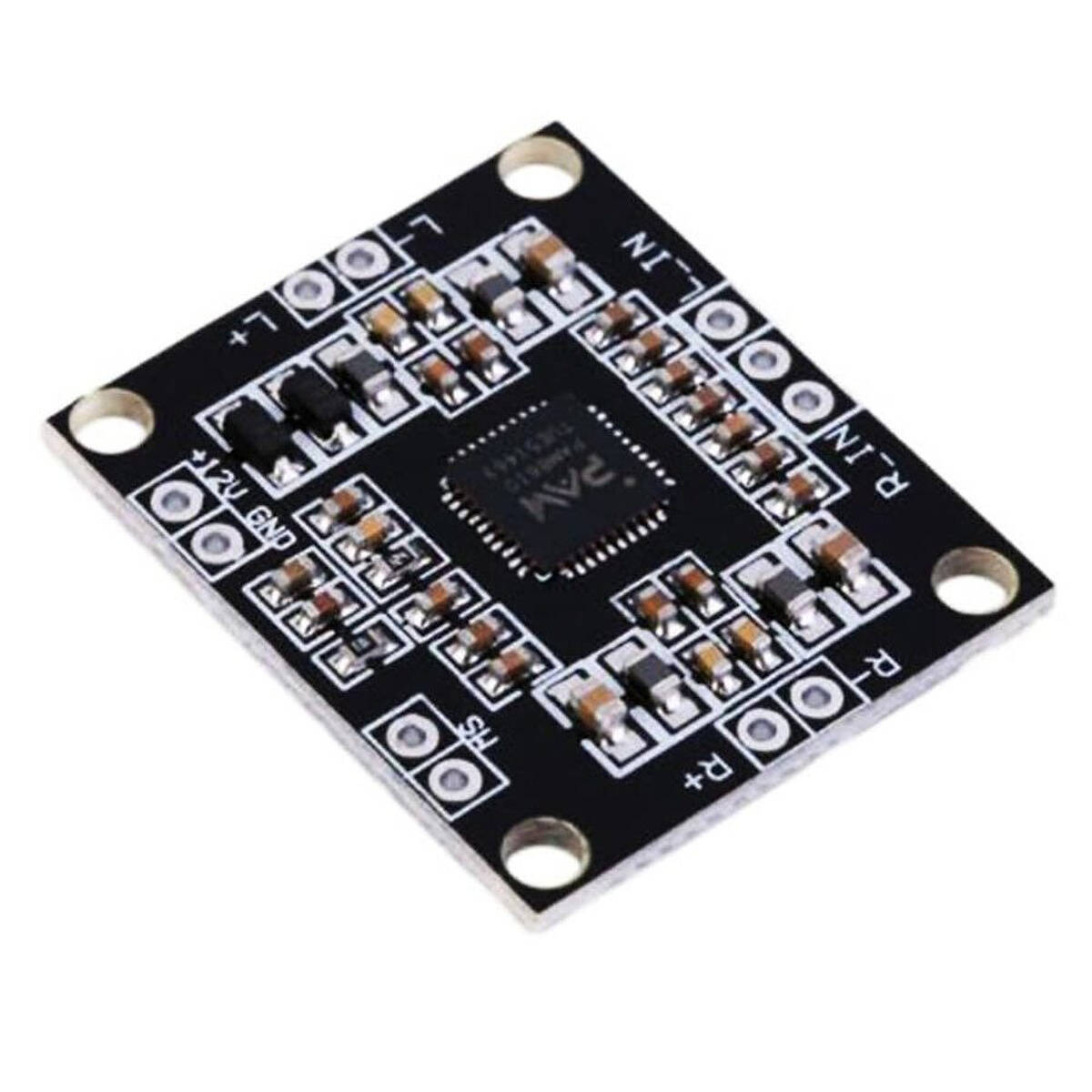

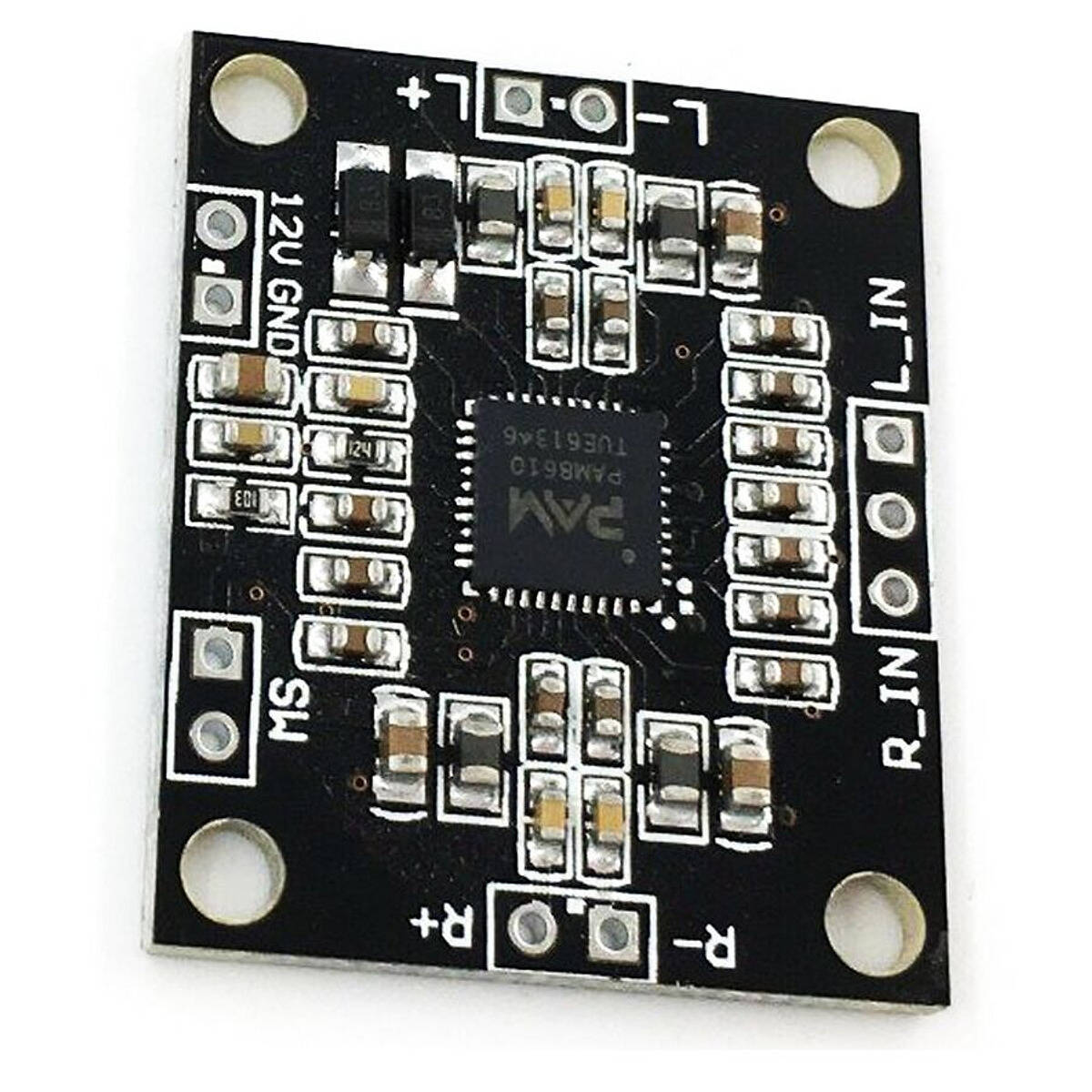

PAM8610 2x15W Stereo Dijital Amfi Modülü - Class D
PAM8610 2x15W Stereo Amfi Modülü Hakkında Detaylı İnceleme
PAM8610, kanal başına 15 W veren iki kanallı D sınıfı bir ses yükseltecidir. Giriş uçlarına bir ses kaynağı, çıkış uçlarına iki hoparlör bağlanır ve 12 V beslemeyle çalışır.
D sınıfı olması pratikte iki şey demektir: verim yüksektir ve ısınma azdır. A ya da AB sınıfı bir amfi aynı gücü verirken enerjinin önemli kısmını ısıya çevirir ve büyük soğutucu ister; PAM8610 kredi kartından küçük bir kart üzerinde soğutucusuz çalışır.
Kartın girişi stereo hat seviyesidir — telefon kulaklık çıkışı, MP3 modülü ya da ses kartı doğrudan bağlanabilir. Mikrofon gibi çok düşük seviyeli kaynaklar için önce bir ön yükselteç gerekir.
Çıkış köprüleme (BTL) biçimindedir; hoparlörlerin eksi uçları ortak toprağa bağlanmaz. Bu ayrıntı atlanırsa kart hasar görür.
Öne Çıkan Avantajlar
Soğutucu gerektirmez
D sınıfı verimi sayesinde ısınma düşüktür; kart soğutucusuz, küçük kutulara sığacak biçimde çalışır.
Kanal başına 15 W
İki kanaldan toplam 30 W; masaüstü hoparlör, araç içi düzenek ya da küçük sahne sistemi için yeterli güç.
Tek besleme
12 V tek kaynakla çalışır; simetrik besleme ya da ayrı negatif gerilim gerekmez.
Küçük boyut
Kart avuç içinden küçüktür; var olan bir kutuya sonradan eklemek kolaydır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | PAM8610 |
| Sınıf | D |
| Çıkış gücü | 2 x 15 W |
| Besleme | 7 - 15 V DC (tipik 12 V) |
| Hoparlör empedansı | 4 - 8 ohm |
| Giriş | Stereo hat seviyesi (L_IN / R_IN) |
| Çıkış biçimi | BTL (köprüleme) |
| Soğutucu | Gerekmez |
Kullanım Alanları
- Kendin yap masaüstü hoparlör
- Araç içi ses sistemi
- MP3 ve Bluetooth modülünün çıkışını yükseltme
- Maket ve sergi düzeneklerinde ses
- Eski hoparlör kutusunu aktif hâle getirme
- Eğitim ve laboratuvar ses deneyleri
Hazır bir ses kaynağınız varsa aradaki tek eksik yükselteçtir. PAM8610 bu boşluğu küçük, verimli ve ucuz biçimde doldurur.
Teknik Sıkça Sorulan Sorular (SSS)
12 V dışında ne verebilirim?
7 ile 15 V arası çalışır. Gerilim düştükçe çıkış gücü de düşer; tam gücü almak için 12 V önerilir.
Hoparlörün eksi ucunu toprağa bağlayabilir miyim?
Hayır. Çıkış köprülemelidir, hoparlörün iki ucu da kartın çıkış uçlarına gider. Eksi ucu toprağa bağlamak kartı bozar.
Mikrofon bağlayabilir miyim?
Doğrudan bağlanmaz. Mikrofon seviyesi çok düşüktür; araya bir ön yükselteç modülü girmelidir.
Ses kısma düğmesi var mı?
Bu sürümde potansiyometre yoktur; seviye kaynaktan ayarlanır. İsterseniz giriş uçlarına kendi potansiyometrenizi ekleyebilirsiniz.
4 ohm hoparlör kullanabilir miyim?
Evet, 4 - 8 ohm aralığı desteklenir. 4 ohm hoparlörde çıkış gücü daha yüksek, ısınma biraz daha fazladır.
