NE555 + CD4017 Kayan Işık Lehimleme Kiti - 10 LED
NE555 + CD4017 Kayan Işık Lehimleme Kiti Hakkında Detaylı İnceleme

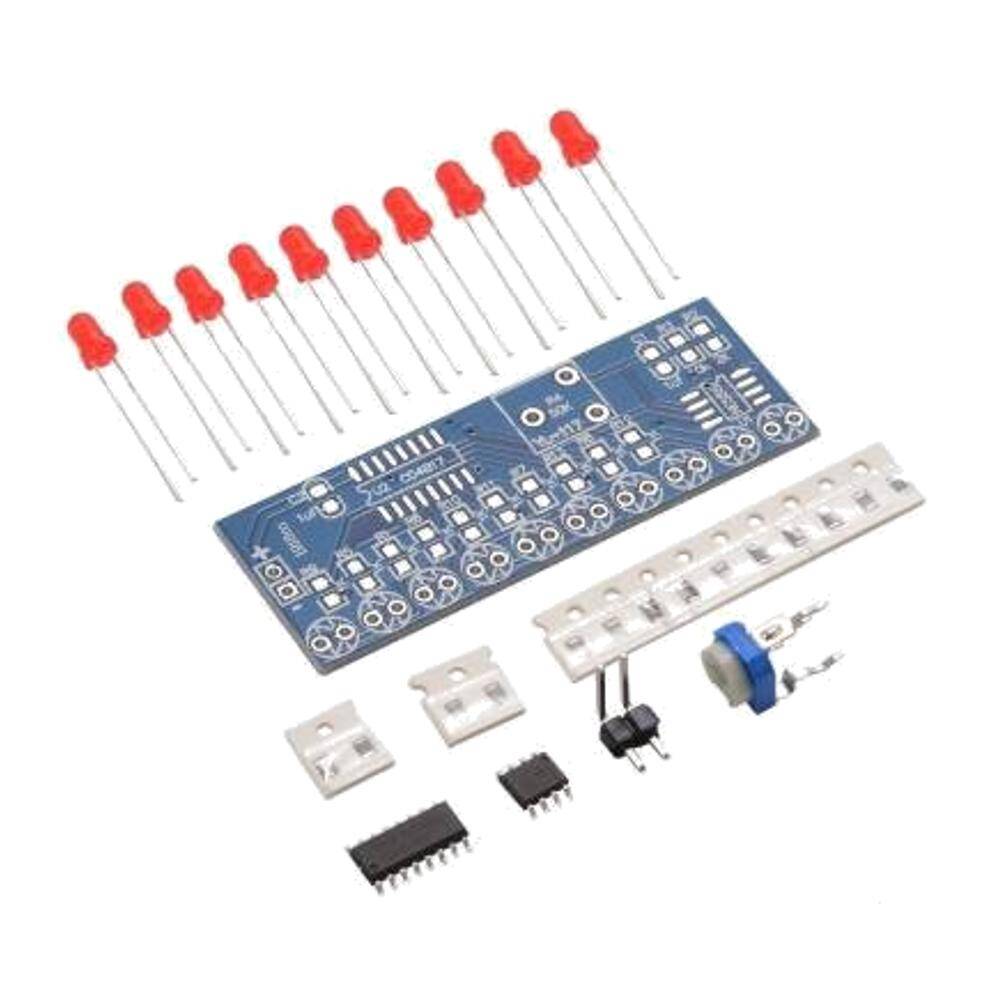

Bu bir lehimleme kitidir — hazır bir modül değil, parçalarını kendiniz karta dizip lehimleyerek çalıştırdığınız bir projedir. Kutudan baskı devre, iki entegre, soketler, 10 adet kırmızı LED, dirençler, kondansatör ve hız ayar trimpotu çıkar.
Devrenin çalışma mantığı iki entegreye dayanır: NE555 kare dalga üretir (saat darbesi), CD4017 bu darbeleri sırayla 10 çıkışına dağıtır. Sonuç, LED'lerin soldan sağa kayan "kara şimşek" efektidir.
Hız, karttaki trimpotla ayarlanır — 555'in zamanlama direncini değiştirmek frekansı değiştirir. Bu, teorideki RC zamanlama formülünü elle görmenin en kısa yoludur.
Öğrenme açısından değerli olmasının sebebi şudur: tek bir kitte direnç okuma, kutuplu eleman yönü (LED ve kondansatör), entegre soket yönü ve temiz lehim bir arada çalışılır — sonunda da gerçekten çalışan bir devre kalır.
Öne Çıkan Avantajlar
İki Klasik Entegre
NE555 zamanlayıcı ve CD4017 ondalık sayıcı bir arada öğrenilir.
Ayarlanabilir Hız
Karttaki trimpot kayma hızını değiştirir.
10 LED Efekti
Soldan sağa kayan klasik "kara şimşek" görüntüsü.
Gerçek Lehim Pratiği
Direnç, LED yönü, soket yönü ve temiz lehim bir arada.
Tüm Parçalar Dahil
Baskı devre, entegreler, LED, direnç ve trimpot kutudan çıkar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Lehimleme (DIY) kiti — montajsız |
| Entegreler | NE555 zamanlayıcı + CD4017 ondalık sayıcı |
| LED Sayısı | 10 adet |
| Hız Ayarı | Trimpot ile |
| Montaj Tipi | THT — delikli montaj |
| Besleme | Tipik 5-12 V DC (karttaki etikete bakın) |
| Gereken Araç | Havya, lehim teli, yan keski (ürüne dahil değil) |
| Paket İçeriği | 1 adet kit (parçalar montajsız) |
Kullanım Alanları
- Elektronik ders ve atölye projeleri
- Lehimleme eğitimi
- NE555 zamanlayıcı öğrenimi
- CD4017 sayıcı uygulaması
- Okul proje ödevleri
- Hobi elektronik
- Maker atölyeleri
- Dekoratif ışık efektleri
- Başlangıç seviyesi devre kurma
Kit montajsız gelir; havya, lehim teli ve yan keski ürüne dahil değildir. LED ve kondansatör kutupludur — ters lehimlenirse devre çalışmaz.
Teknik Sıkça Sorulan Sorular (SSS)
Monte edilmiş mi geliyor?
Hayır. Parçalar ayrı gelir, kendiniz lehimlersiniz.
Havya dahil mi?
Hayır. Havya, lehim teli ve yan keski ayrıca gereklidir.
Hız ayarlanabiliyor mu?
Evet. Karttaki trimpot NE555'in zamanlama direncini değiştirir, kayma hızı buna göre değişir.
Kaç voltla çalışır?
Tipik olarak 5-12 V DC. Kartın üzerindeki besleme etiketini esas alın.
Başlangıç seviyesi için uygun mu?
Evet. Parça sayısı azdır ve tüm elemanlar delikli montajdır; ilk lehimleme projesi olarak uygundur.
