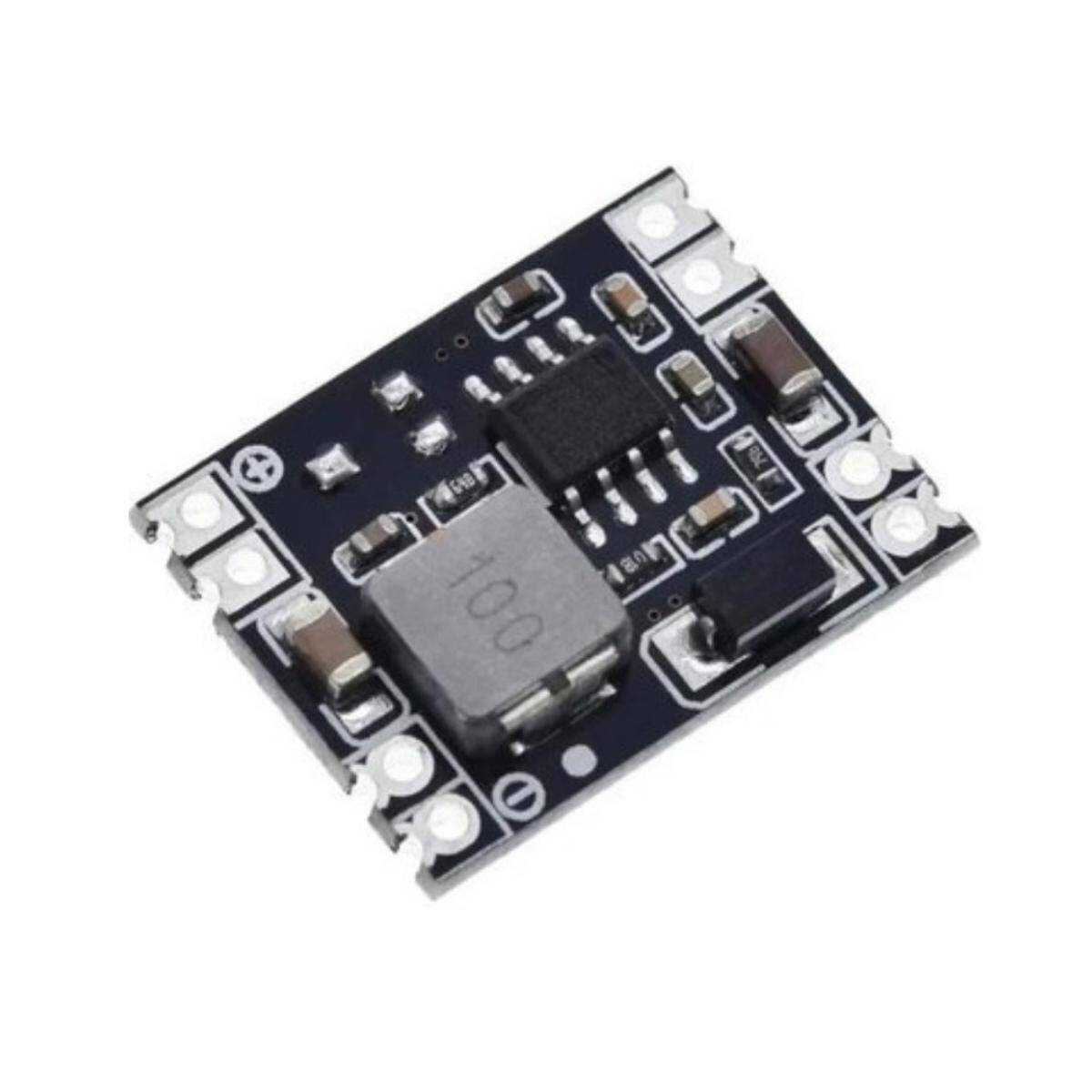

MP1584EN 3A Mini Ayarlanabilir Voltaj Düşürücü Regülatör Kartı - Step Down
MP1584EN 3A mini ayarlanabilir voltaj düşürücü regülatör kartı, yüksek DC giriş gerilimini daha düşük ve ayarlanabilir DC çıkış gerilimine dönüştürmek için kullanılan kompakt step-down güç modülüdür.
Kart üzerinde bulunan mini potansiyometre ile çıkış gerilimi ayarlanabilir. 4.5V - 28V DC giriş gerilimi aralığında çalışır ve giriş geriliminden daha düşük olacak şekilde 0.8V - 20V DC aralığında çıkış alınabilir.
Kompakt boyutu sayesinde Arduino, sensör, motor sürücü, robotik, hobi elektroniği ve taşınabilir güç uygulamalarında kullanılabilir. Giriş ve çıkış bağlantı noktalarına pin header lehimlenerek breadboard üzerinde veya doğrudan kablo lehimlenerek projelerde kullanılabilir.
Öne Çıkan Özellikler
- MP1584EN tabanlı step-down regülatör kartı
- 4.5V - 28V DC giriş gerilimi
- 0.8V - 20V ayarlanabilir çıkış gerilimi
- 3A çıkış akımı desteği
- Mini potansiyometre ile voltaj ayarı
- Kompakt 23x17x4 mm kart yapısı
- Breadboard ve proje bağlantılarına uygun
- Arduino, robotik ve hobi projelerinde kullanılabilir
Teknik Özellikler
- Ürün tipi: Ayarlanabilir voltaj düşürücü regülatör kartı
- Regülatör tipi: DC-DC step-down / buck converter
- Entegre: MP1584EN
- Giriş gerilimi: 4.5V - 28V DC
- Çıkış gerilimi: 0.8V - 20V DC
- Çıkış akımı: Maksimum 3A
- Voltaj ayarı: Kart üzerindeki mini potansiyometre ile
- Bağlantı noktaları: IN+, IN-, OUT+, OUT-
- Kart ölçüleri: 23 x 17 x 4 mm
- Paket miktarı: 1 adet
Pin Bağlantıları
- IN+: Pozitif giriş gerilimi
- IN-: Giriş GND / toprak
- OUT+: Pozitif çıkış gerilimi
- OUT-: Çıkış GND / toprak
Kullanım Alanları
- Arduino ve mikrodenetleyici besleme devreleri
- Sensör ve modül besleme uygulamaları
- Robotik projeler
- DC güç dönüştürme devreleri
- Pil veya adaptör gerilimi düşürme
- Motor sürücü ve kontrol kartı beslemeleri
- Taşınabilir elektronik projeler
- Hobi ve prototip güç uygulamaları
Kullanım Notları
Bu modül voltaj düşürücü yapıda çalışır. Bu nedenle giriş gerilimi, ayarlanacak çıkış geriliminden her zaman daha yüksek olmalıdır.
İlk kullanımda çıkışa hassas devre bağlamadan önce multimetre ile çıkış voltajı ölçülmeli ve potansiyometre üzerinden istenen değere ayarlanmalıdır. Ayar yapıldıktan sonra devre bağlantısı yapılmalıdır.
Yüksek akımda kullanımda kartın ısınması kontrol edilmeli, gerekirse hava akışı veya ek soğutma sağlanmalıdır.
Dikkat Edilmesi Gerekenler
- Giriş gerilimi 4.5V - 28V DC aralığında olmalıdır.
- Çıkış gerilimi giriş geriliminden yüksek olamaz.
- Maksimum 3A akım değeri uygun soğutma ve kullanım koşullarına bağlıdır.
- Hassas devre bağlamadan önce çıkış voltajı mutlaka ölçülmelidir.
- Ters polarite bağlantısı karta zarar verebilir.
- Kısa devre ve aşırı yükten kaçınılmalıdır.
- Şehir elektriğine doğrudan bağlanmamalıdır.
- Potansiyometre ayarlanırken aşırı kuvvet uygulanmamalıdır.
