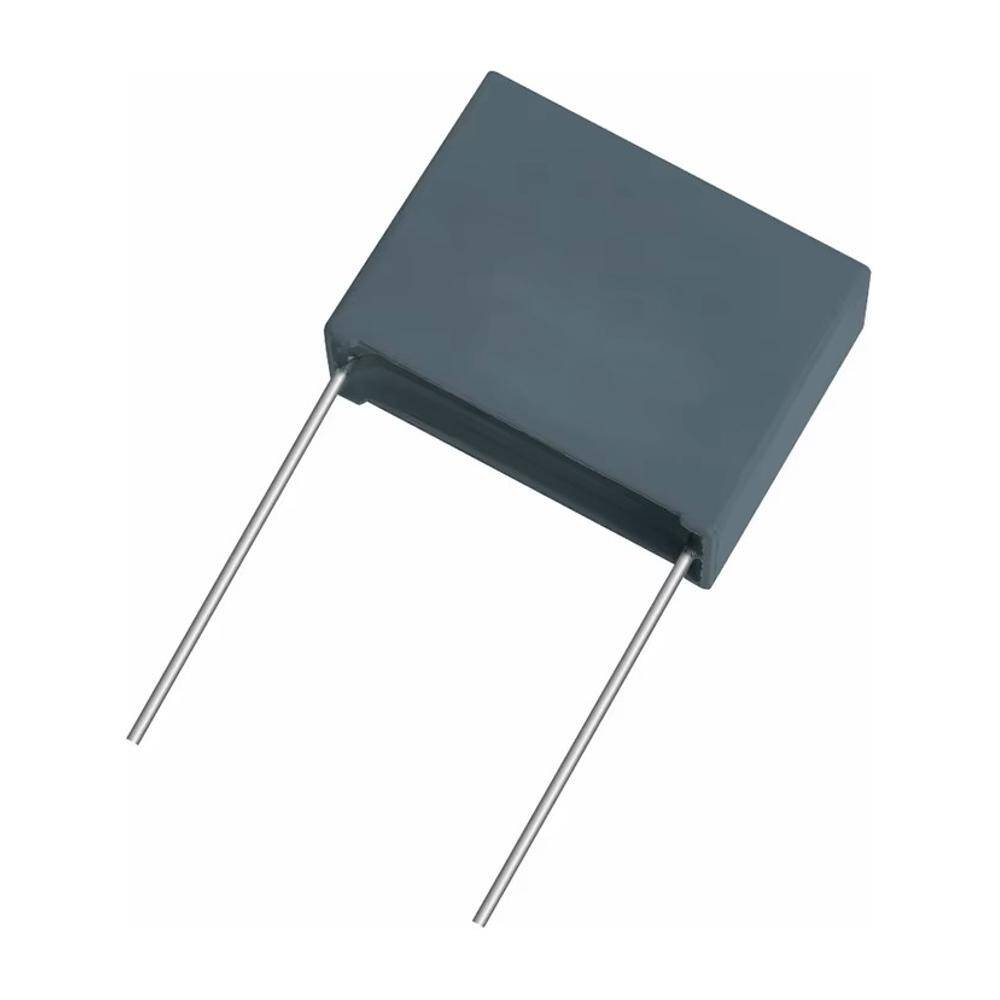

MMKP82 150nF 2000V Metalize Polipropilen Kondansatör
MMKP82 150nF 2000V Metalize Polipropilen Kondansatör Hakkında Detaylı İnceleme
MMKP82, çift taraflı metalize edilmiş polipropilen film kondansatördür. Gövde üzerindeki 154J kodu 150 nF kapasiteyi ve ±%5 toleransı, 2000V ise gerilim dayanımını gösterir.
Polipropilen dielektrik, seramik ve polyester kondansatörlere göre çok daha düşük kayıp ve çok daha yüksek darbe akımı (dV/dt) dayanımı sunar. Bu, hızlı anahtarlanan yüksek gerilim devrelerinde belirleyici bir özelliktir.
Çift taraflı metalizasyon, akımı geniş bir yüzeyden taşıyarak iç direnci (ESR) düşürür. Snubber, rezonans, ateşleme ve indüksiyon ısıtma devrelerinde tercih edilen sınıftır.
Öne Çıkan Avantajlar
Yüksek darbe dayanımı
Hızlı anahtarlamada oluşan yüksek dV/dt akımlarını taşıyabilir.
Düşük kayıp
Polipropilen dielektrik, yüksek frekansta seramik ve polyestere göre çok daha az ısınır.
Çift taraflı metalizasyon
İç direnci düşürür, akım kapasitesini artırır.
2000 V dayanım
Yüksek gerilimli anahtarlamalı devrelerde geniş güvenlik payı bırakır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | KYET MMKP82 |
| Kapasite | 150 nF (154) |
| Gerilim dayanımı | 2000 V |
| Tolerans | ±%5 (J) |
| Dielektrik | Metalize polipropilen, çift taraflı |
| Montaj | Radyal THT |
| Bacak aralığı ve boyut | Üründe belirtildiği gibidir |
Kullanım Alanları
- Snubber devreleri
- Rezonans devreleri
- İndüksiyon ısıtma (ZVS) devreleri
- Tesla bobini
- Ateşleme devreleri
- Anahtarlamalı güç kaynakları
- Motor sürücü çıkış filtresi
- Yüksek gerilim darbe devreleri
- Amplifikatör güç katı
- Onarım ve servis
🚨 Yüksek gerilim kondansatörleri enerji kesildikten sonra da yük tutar. Devreye dokunmadan önce uygun deşarj direnciyle boşaltın. Seramik kondansatör yerine kullanırken bacak aralığı ve gövde boyutunun karta uyduğundan emin olun.
Teknik Sıkça Sorulan Sorular (SSS)
154J ne demek?
15 ve ardından 4 sıfır = 150000 pF = 150 nF. J harfi ±%5 toleransı gösterir.
Seramik kondansatör yerine kullanılır mı?
Aynı değerde olsa bile karakteristikleri farklıdır. Snubber ve rezonans gibi darbe akımı yüksek yerlerde polipropilen tercih edilmelidir.
AC devrede kullanılır mı?
2000 V değeri DC dayanımıdır. AC uygulamada tepe gerilimi ve akım hesaba katılmalı, gerekiyorsa X/Y sınıfı güvenlik kondansatörü seçilmelidir.
Neden çift taraflı metalizasyon?
Akımı geniş yüzeyden taşıyarak iç direnci düşürür; yüksek akımlı darbelerde ısınmayı azaltır.
Kendini onarır mı?
Metalize film kondansatörler küçük delinmelerde kendini onarabilir, ancak bu sınırsız değildir.
