Mini ENC28J60 Ethernet LAN Modülü - SPI Arayüzlü, RJ45
Mini ENC28J60 Ethernet LAN Modülü - SPI Arayüzlü, RJ45 Hakkında Detaylı İnceleme
Bu modül, Microchip ENC28J60 Ethernet denetleyicisini kullanan küçük boyutlu bir kablolu ağ (LAN) kartıdır. Mikrodenetleyiciye SPI üzerinden bağlanır ve RJ45 soketi sayesinde standart ağ kablosuyla modeme veya switch'e takılır.

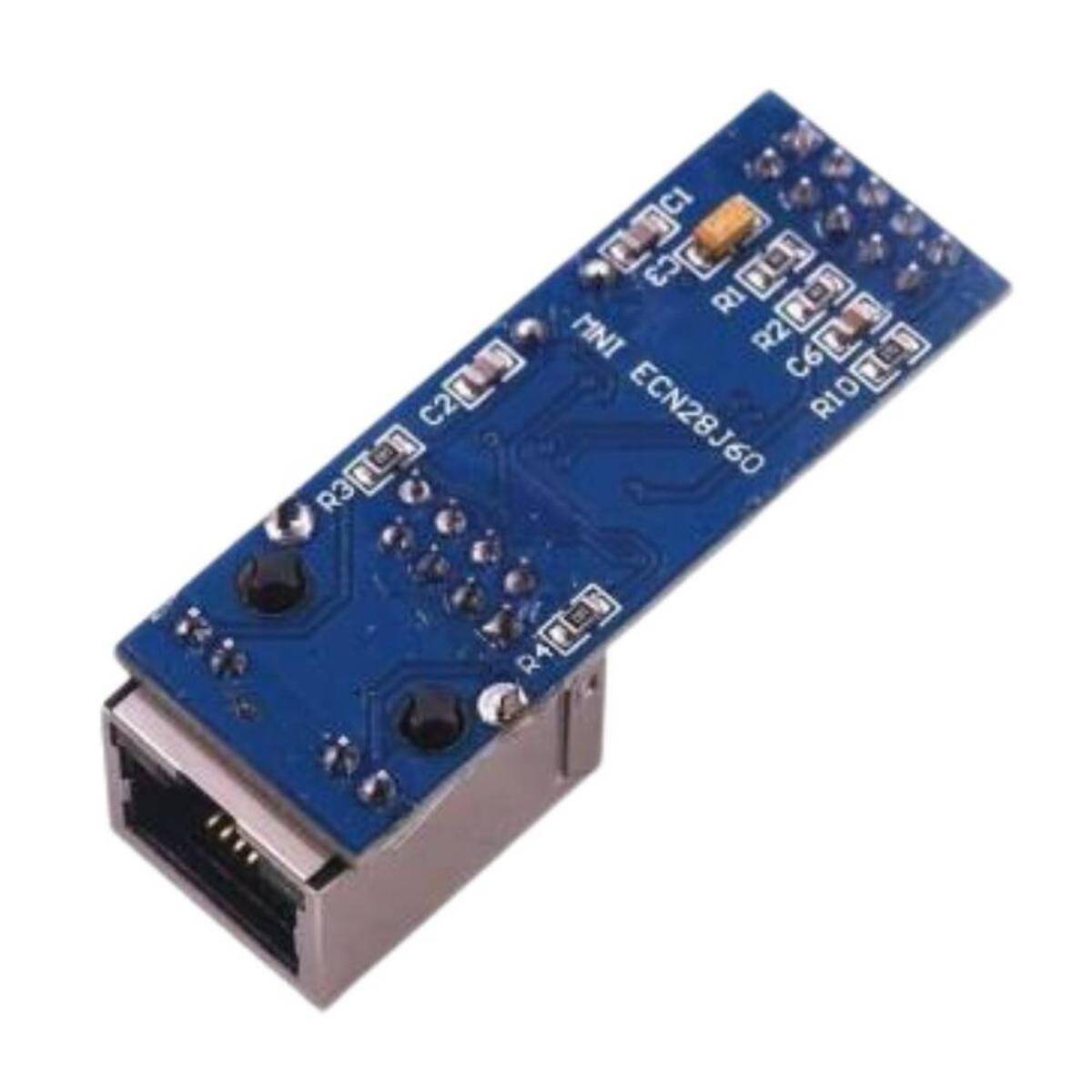

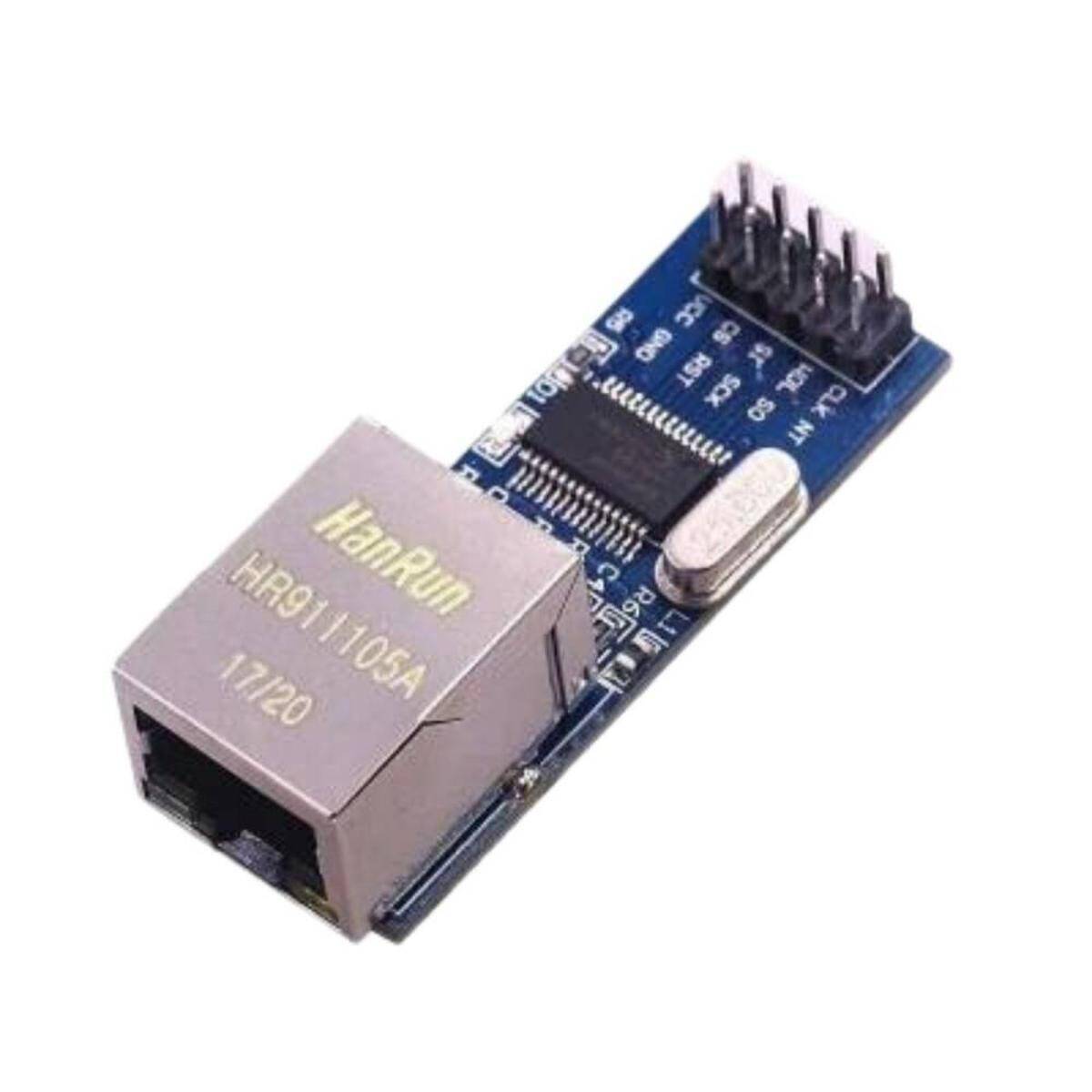

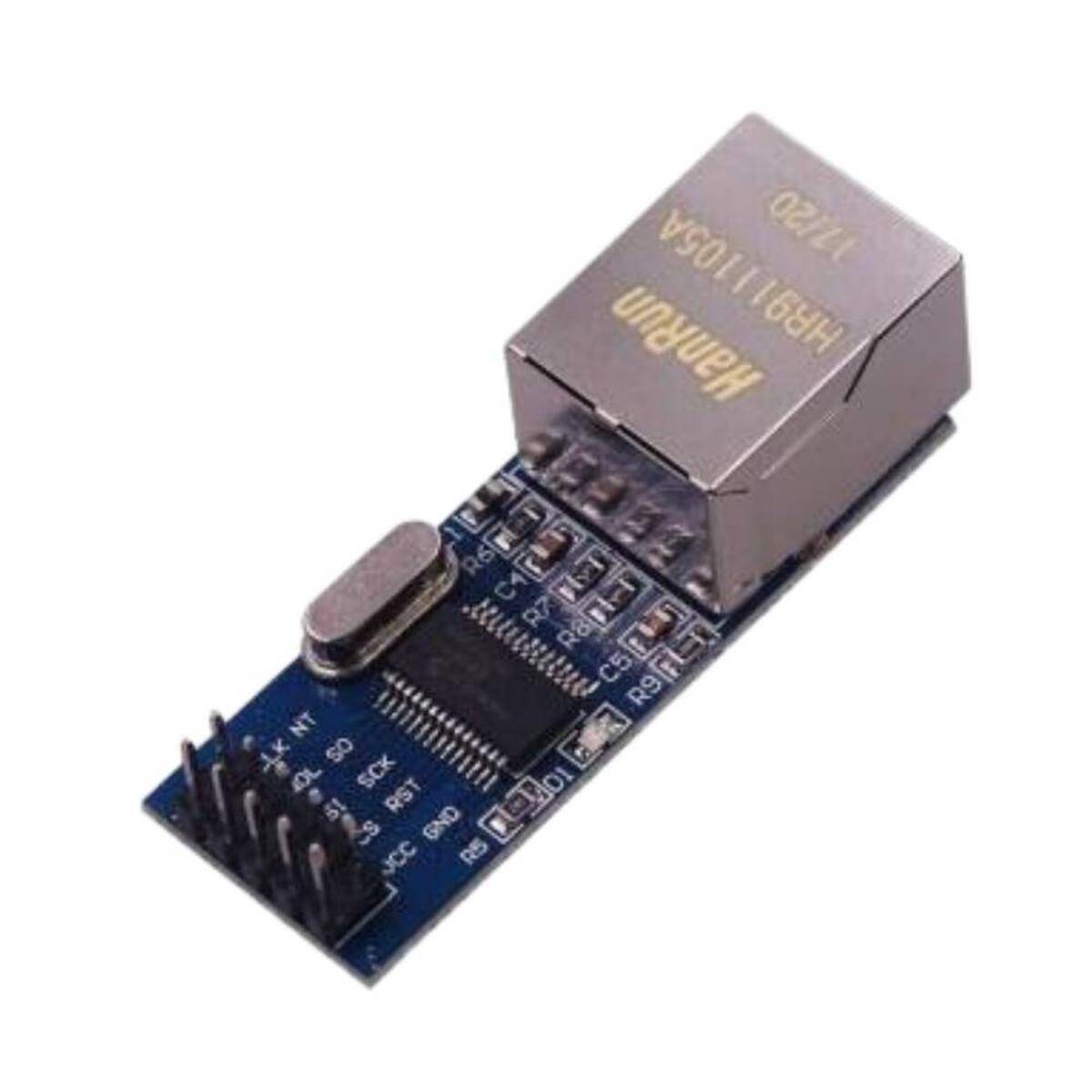

Mini sürüm, standart ENC28J60 kartından daha kompakttır ve bağlantılar 2x5 pin header üzerinden yapılır. Kartta 25 MHz kristal ve manyetik izolasyonlu RJ45 soket bulunur.
Arduino tarafında EtherCard veya UIPEthernet kütüphaneleriyle web sunucu, veri gönderme ve uzaktan kontrol projeleri yapılabilir. WiFi'nin güvenilir olmadığı ortamlarda kablolu bağlantı sağlar.
Öne Çıkan Avantajlar
Kablolu ağ
WiFi'ye göre kararlı bağlantı.
SPI arayüzü
Az pinle mikrodenetleyiciye bağlanır.
Mini boyut
Standart karttan daha küçük.
RJ45 soket
Standart ağ kablosuyla kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Denetleyici | ENC28J60 |
| Ağ hızı | 10 Mbps Ethernet |
| Arayüz | SPI |
| Bağlantı | 2x5 pin header |
| Soket | RJ45, manyetik izolasyonlu |
| Kristal | 25 MHz |
| Besleme | 3,3 V |
Kullanım Alanları
- Arduino web sunucu
- Uzaktan röle kontrolü
- Sensör verisini ağa gönderme
- MQTT istemcisi
- Ağ saati (NTP)
- Endüstriyel izleme
- Akıllı ev kontrolü
- Veri kaydı
- STM32 projeleri
- Eğitim projeleri
Modül 3,3 V ile beslenmelidir; 5 V'luk Arduino kartlarında besleme 3,3 V pininden alınır. ENC28J60 yalnızca 10 Mbps destekler; yüksek veri hızı gereken uygulamalar için W5500 tabanlı modüller daha uygundur.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi kütüphane kullanılır?
Arduino için EtherCard veya UIPEthernet kütüphanesi kullanılır.
5 V ile beslenir mi?
Hayır, besleme 3,3 V olmalıdır.
Ağ hızı nedir?
10 Mbps'tir; sensör ve kontrol projeleri için yeterlidir.
ESP32 ile kullanılır mı?
Evet, SPI pinleri üzerinden bağlanarak kullanılabilir.
Standart ENC28J60 kartından farkı nedir?
Aynı entegreyi kullanır; daha küçük gövdelidir ve 2x5 pin header ile bağlanır.
