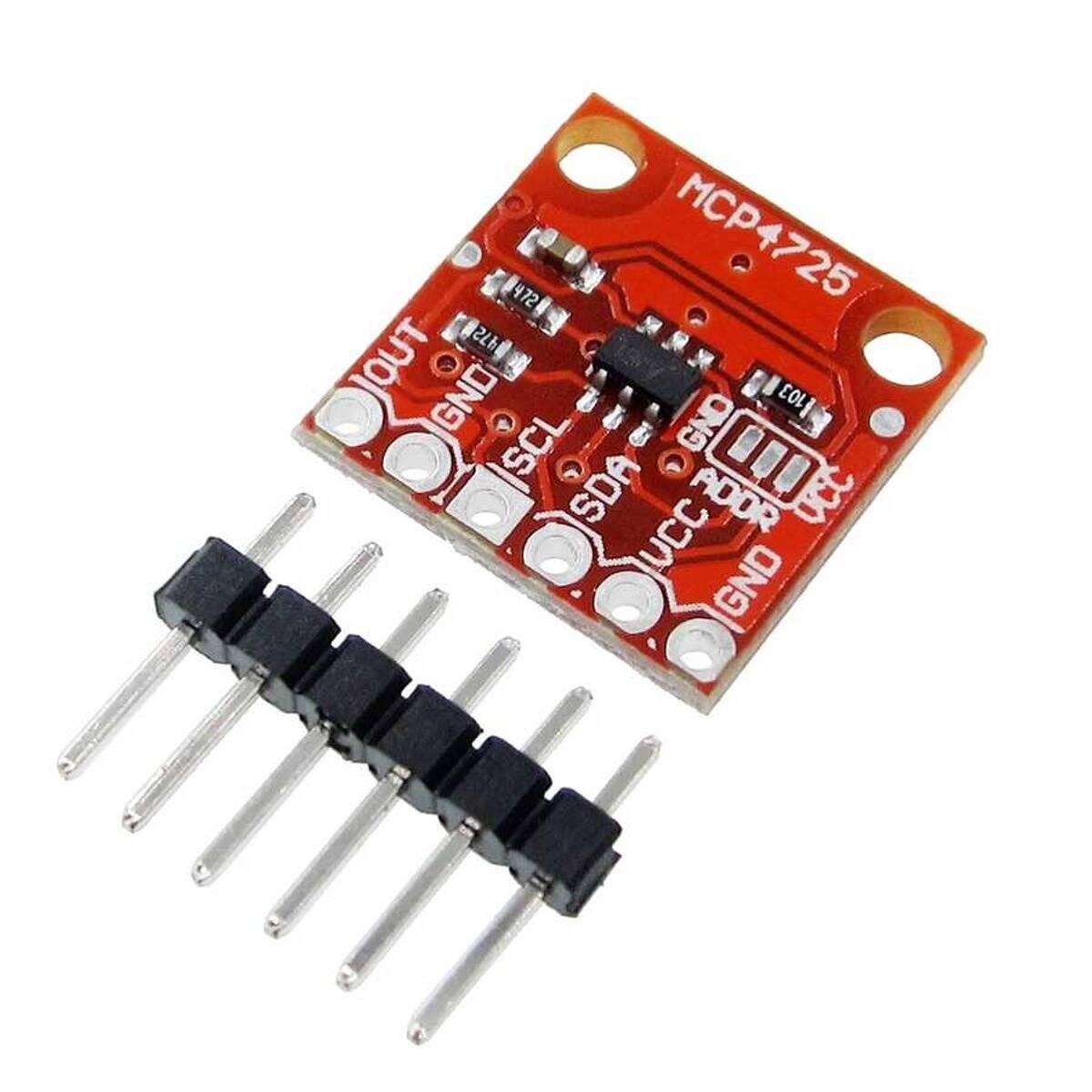

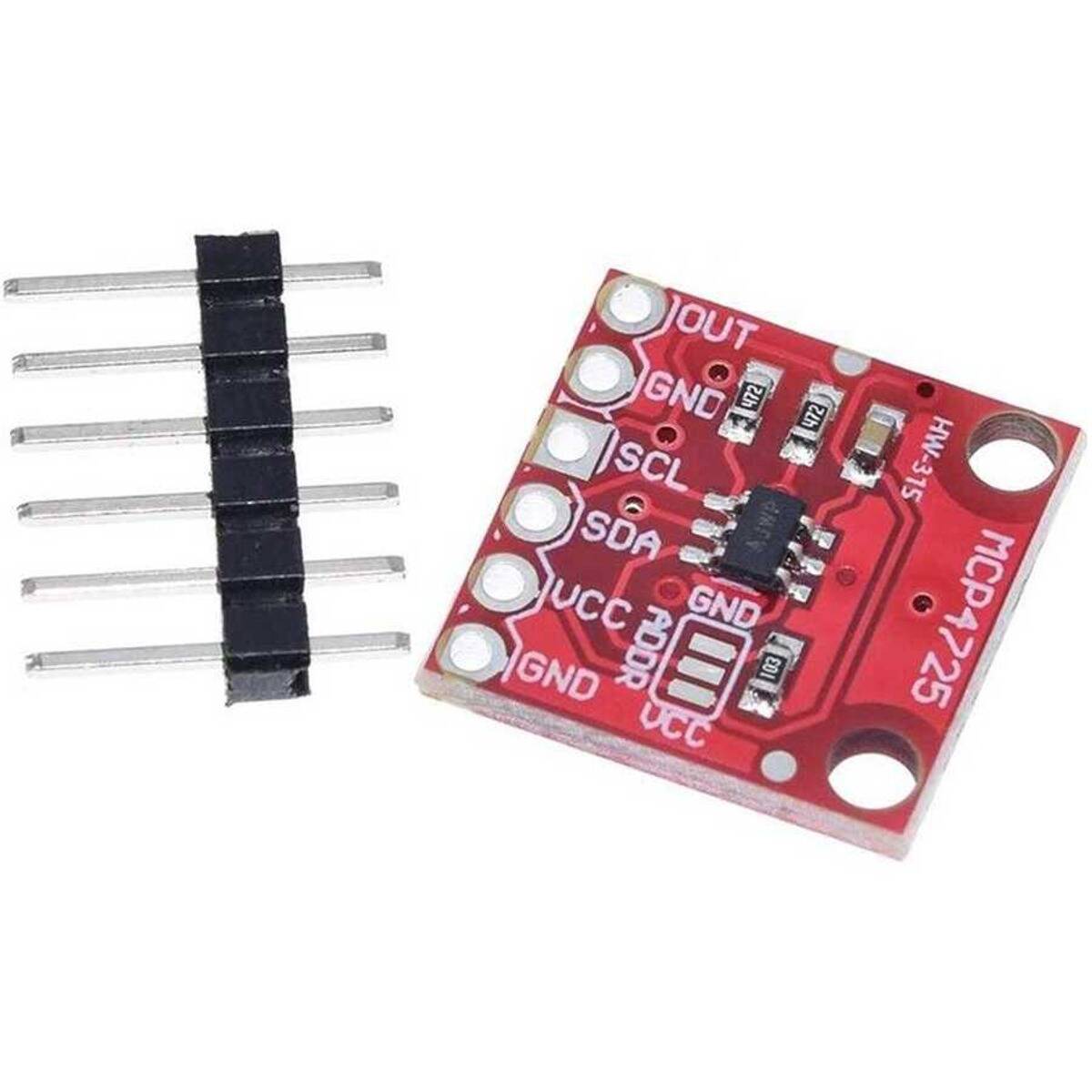

MCP4725 12-Bit I2C DAC Modülü
MCP4725 12-Bit I2C DAC Modülü Hakkında Detaylı İnceleme
MCP4725, I2C üzerinden kontrol edilen 12 bit çözünürlüklü dijital-analog çeviricidir (DAC).
Mikrodenetleyicilerin çoğunda gerçek analog çıkış yoktur; PWM ile üretilen sinyal filtrelense bile dalgalı kalır. MCP4725 gerçek analog gerilim üretir — 12 bit ile 4096 kademe, yani besleme 5 V ise ~1,2 mV adım.
Kart üzerinde EEPROM bulunur: son yazılan değer kaydedilir ve enerji verildiğinde çıkış o değerle başlar.
Öne Çıkan Avantajlar
12 Bit Çözünürlük
4096 kademe, hassas analog çıkış.
Gerçek Analog
PWM filtresine göre dalgasız.
I2C Arayüz
İki hatla kontrol.
Dahili EEPROM
Son değer kalıcı saklanır.
Adres Seçilebilir
Aynı hatta iki modül kullanılabilir.
2.7-5.5V
Geniş besleme aralığı.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Yonga | MCP4725 |
| Çözünürlük | 12 bit (4096 kademe) |
| Arayüz | I2C |
| Besleme | 2,7 - 5,5 V |
| Çıkış | 0 V ile besleme gerilimi arası |
| Bellek | Dahili EEPROM |
| Üretici | Microchip |
| Üretici Kodu | MCP4725 |
| Paket İçeriği | 1 adet |
Kullanım Alanları
- Analog Gerilim Üretme
- Sinyal Jeneratörü
- Motor Hız Referansı
- Ses Sentezi
- Kalibrasyon Kaynağı
- Ölçüm Cihazı
- Prototip
- Eğitim
Teknik Sıkça Sorulan Sorular (SSS)
PWM yerine neden bu?
PWM darbe genişliği modülasyonudur; analog gerilim elde etmek için filtrelenmesi gerekir ve yine dalgalanma kalır. DAC doğrudan kararlı analog gerilim üretir.
Çıkış gerilimi kaç volt?
0 V ile besleme gerilimi arasında değişir. 5 V ile beslerseniz 0-5 V, 3,3 V ile beslerseniz 0-3,3 V çıkış alırsınız.
Akım sürebilir mi?
Hayır, çıkış akımı düşüktür. Yük sürmek için çıkışa işlemsel yükselteç (op-amp) tampon eklenmelidir.
Kaç adet gönderiliyor?
Fiyat tek adet içindir.
