MAX7219 4'lü Dot Matrix LED Modülü - 32x8
MAX7219 4'lü Dot Matrix LED Modülü Hakkında Detaylı İnceleme

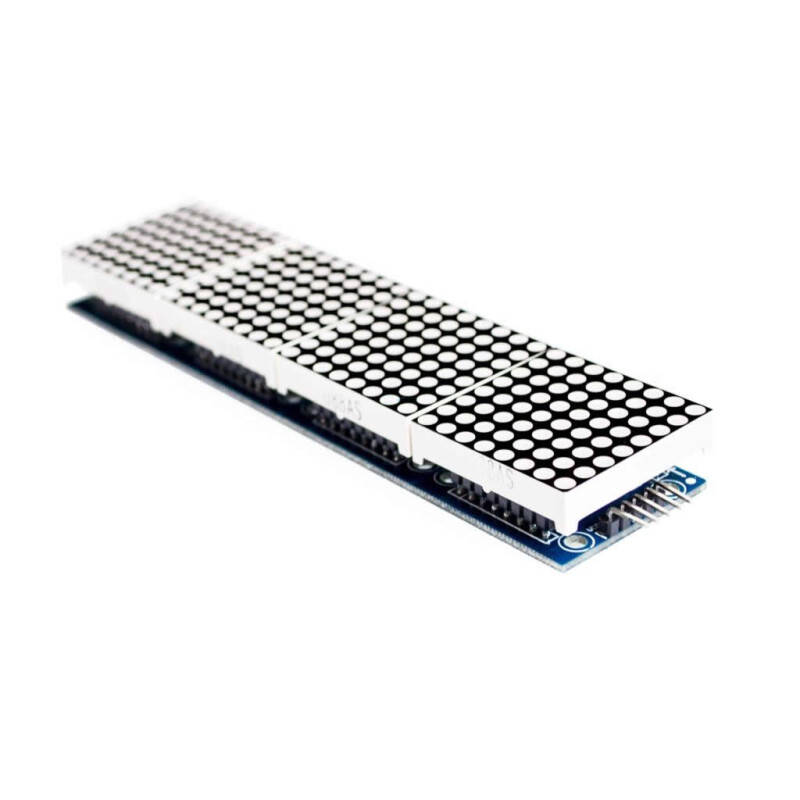

MAX7219 4'lü Dot Matrix LED Modülü, dört adet 8x8 kırmızı nokta vuruşlu göstergeyi tek bir kart üzerinde birleştiren, toplam 256 bağımsız LED sunan bir gösterge modülüdür. 32x8 piksellik alanı sayesinde kayan yazı, sayaç, saat ve basit simge animasyonları için doğrudan kullanılabilir.
Her 8x8 blok kendi MAX7219 sürücü entegresi tarafından yönetilir. Bu entegre çoklama taraması, segment sürme ve parlaklık ayarını kendi üzerinde yaptığı için mikrodenetleyiciye yalnızca veri göndermek düşer; 256 LED için ayrı ayrı çıkış ayırmaya gerek kalmaz.
Kart, mikrodenetleyiciye üç veri hattıyla bağlanır: DIN, CS ve CLK. Besleme ile birlikte toplam beş kablo yeterlidir. Modüllerin girişi ve çıkışı kart üzerinde ayrı başlıklarda olduğu için birden fazla modül uç uca kaskad bağlanarak daha uzun ekranlar oluşturulabilir. Arduino tarafında LedControl ve MD_Parola gibi yaygın kütüphanelerle kullanılır.
Öne Çıkan Avantajlar
Tek Kartta 256 LED
Dört adet 8x8 matris fabrikada hizalanmış olarak gelir; ayrı modülleri birbirine hizalama derdi olmaz.
Üç Kablo ile Kontrol
DIN, CS ve CLK hatları yeterlidir. Mikrodenetleyicinin pinleri diğer işler için serbest kalır.
Donanımsal Parlaklık Ayarı
MAX7219 parlaklığı komutla 16 kademede ayarlar; yazılımda PWM kurmaya gerek kalmaz.
Kaskad Bağlantı
Çıkış başlığı üzerinden ek modüller eklenerek ekran boyu uzatılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sürücü entegresi | MAX7219 (her 8x8 blok için bir adet) |
| Gösterge | 4 x 8x8 nokta vuruşlu matris - toplam 256 LED |
| Çözünürlük | 32 x 8 piksel |
| LED rengi | Kırmızı |
| Matris tipi | Ortak katot |
| Çalışma gerilimi | DC 3.3V / 5V |
| Arayüz | Seri - DIN, CS, CLK |
| Bağlantı pinleri | VCC, GND, DIN, CS, CLK |
| Parlaklık | Yazılımdan 16 kademe |
| Kaskad | Destekler - çıkış başlığından |
| Çalışma sıcaklığı | -10 °C ~ +85 °C |

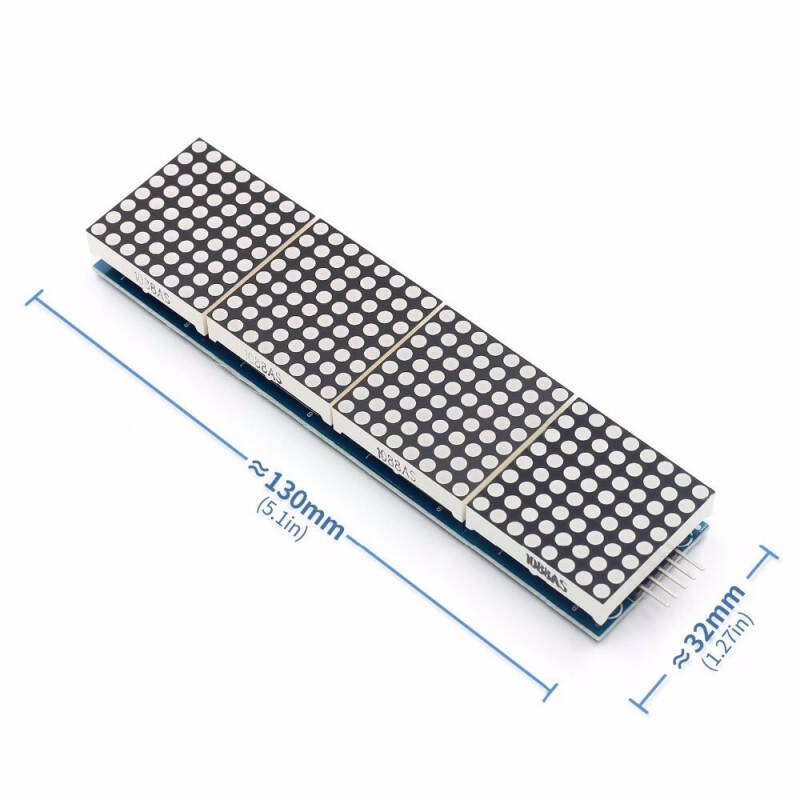

| Ölçüler | 130 x 32 mm |
| Ağırlık | 50 g |
Kullanım Alanları
- Kayan yazı panoları
- Dijital saat ve tarih göstergeleri
- Sıra numarası ve çağrı sistemleri
- Sıcaklık ve nem gösterge panelleri
- Sayaç ve skorboard uygulamaları
- Arduino ve ESP32 tabanlı bilgi ekranları
- Retro tarz oyun ve animasyon projeleri
- Vitrin ve stant bilgilendirme yazıları
- Robotik proje durum göstergeleri
- Eğitim ve laboratuvar uygulamaları
Modül 5V beslemede tam parlaklıkta çalışırken kayda değer akım çeker; tüm LED'lerin aynı anda yandığı desenlerde mikrodenetleyicinin regülatöründen değil, ayrı bir 5V kaynaktan beslenmesi önerilir. Ortak toprak bağlantısı unutulmamalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Arduino'ya nasıl bağlanır?
VCC ve GND besleme hatlarına, DIN, CS ve CLK ise mikrodenetleyicinin dijital pinlerine bağlanır. Arduino tarafında LedControl veya MD_Parola kütüphaneleri kullanılır.
Birden fazla modül birbirine bağlanabilir mi?
Evet. Kartın çıkış başlığı bir sonraki modülün giriş başlığına bağlanarak ekran uzatılabilir; kütüphanede modül sayısı tanımlanır.
3.3V ile çalışır mı?
Modül 3.3V ve 5V ile çalışabilir. 3.3V beslemede parlaklık 5V'a göre daha düşük olur.
Parlaklık ayarlanabiliyor mu?
Evet. MAX7219 parlaklığı donanımsal olarak 16 kademede ayarlar ve bu ayar kütüphane üzerinden komutla yapılır.
LED rengi kırmızı dışında seçilebilir mi?

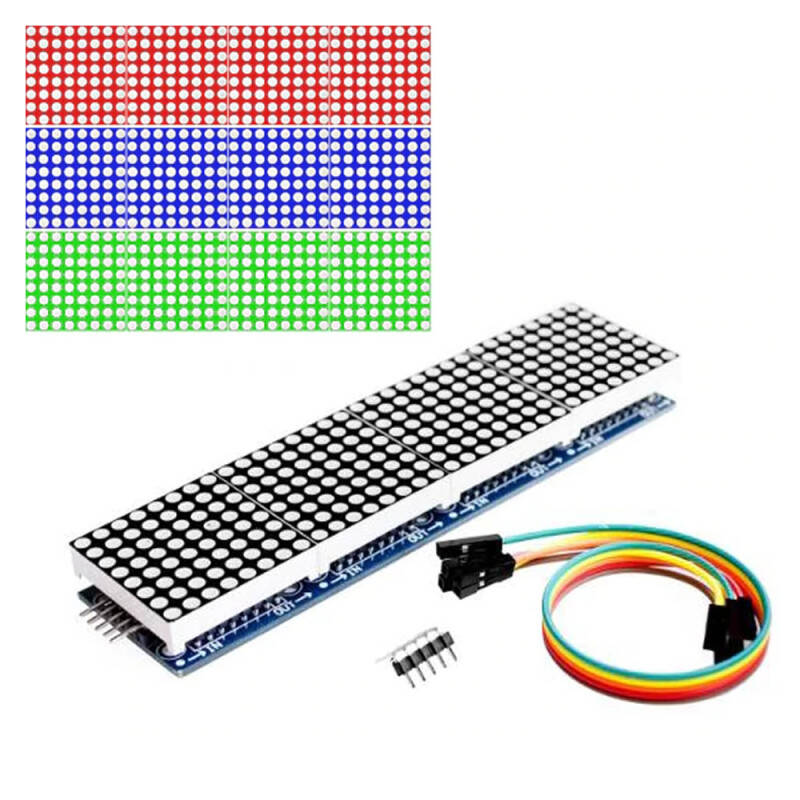

Bu modelde matrisler kırmızıdır. Ürün görsellerindeki farklı renkli örnekler üreticinin tanıtım görselinden gelmektedir.
