M8 Alın Cıvatası - 30x30 Profil, Kanal 8
M8 Alın Cıvatası Hakkında Detaylı İnceleme

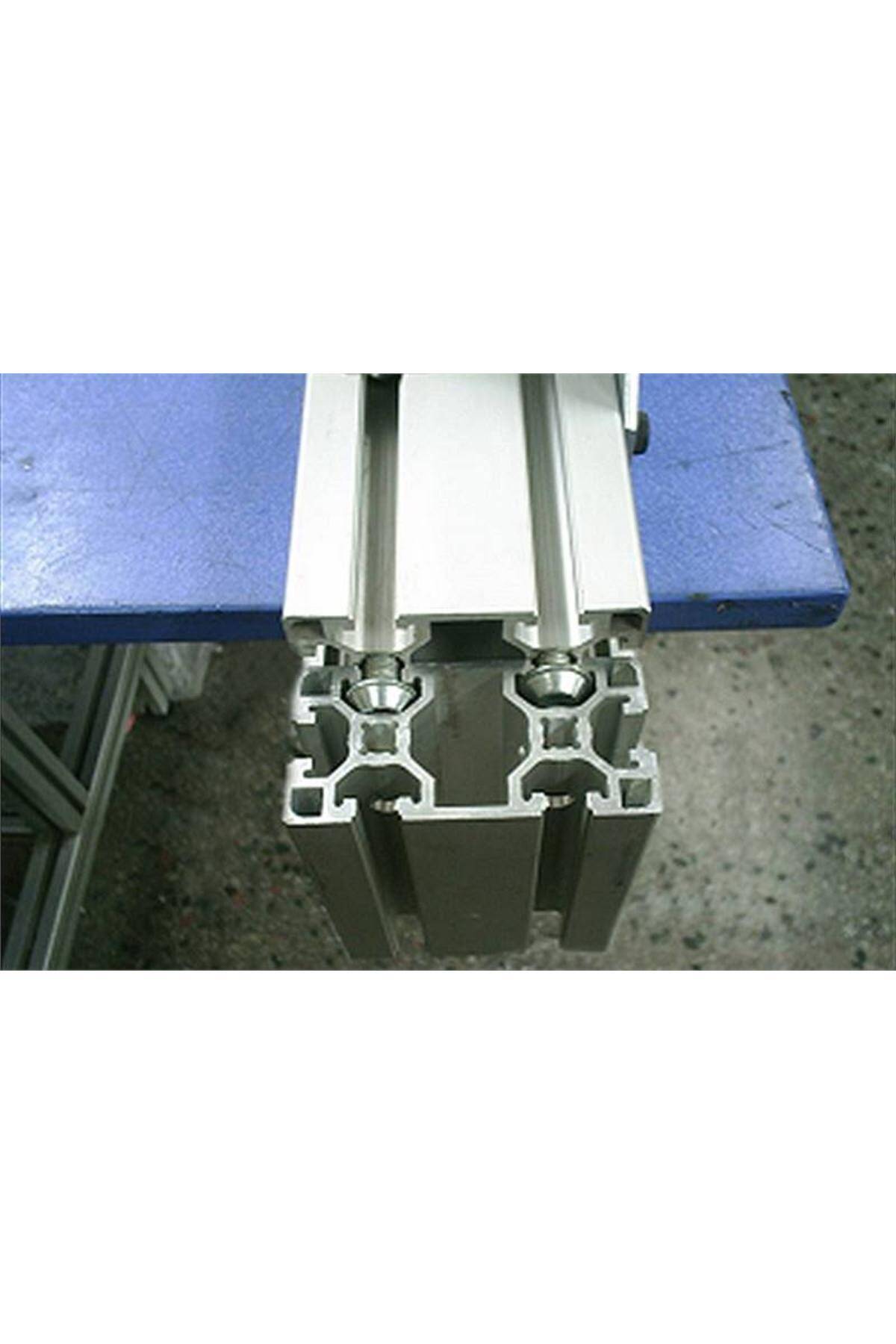

M8 Alın Cıvatası, iki alüminyum sigma profili uç uca (alın alına) birleştirmek için kullanılan özel bir bağlantı elemanıdır. Bir profilin alın yüzeyine M8 diş vererek, karşı profilin kanalına oturan bağlantının sıkılmasını sağlar.

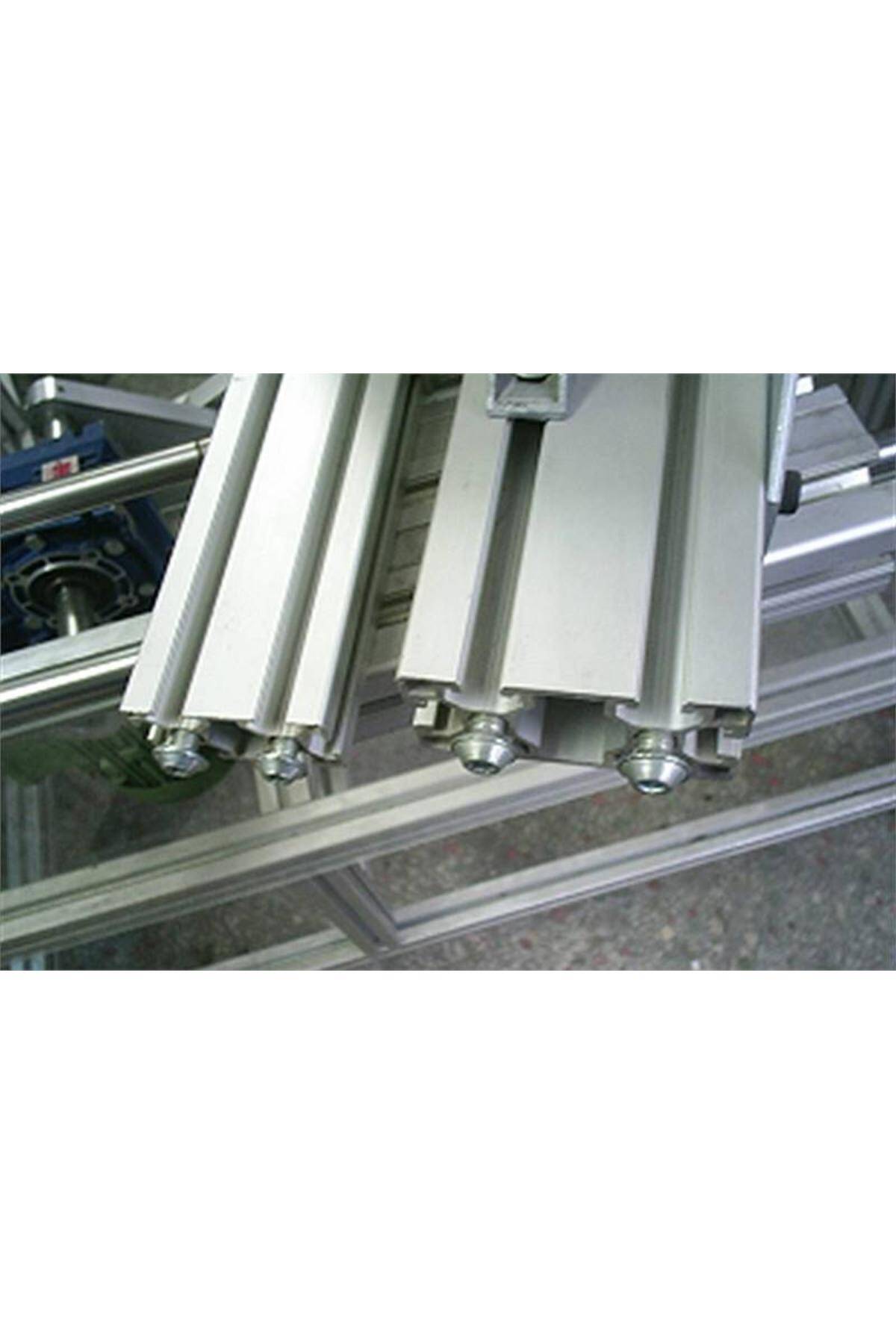

Bu yöntemin köşe bağlantı parçalarına göre en belirgin farkı, bağlantının tamamen profil kanalının içinde kalmasıdır. Dışarıda görünen bir bağlantı parçası ya da cıvata başı olmaz; profil yüzeyi düz kalır ve sonradan kanal üzerine başka aparat takmak için yer açılır.

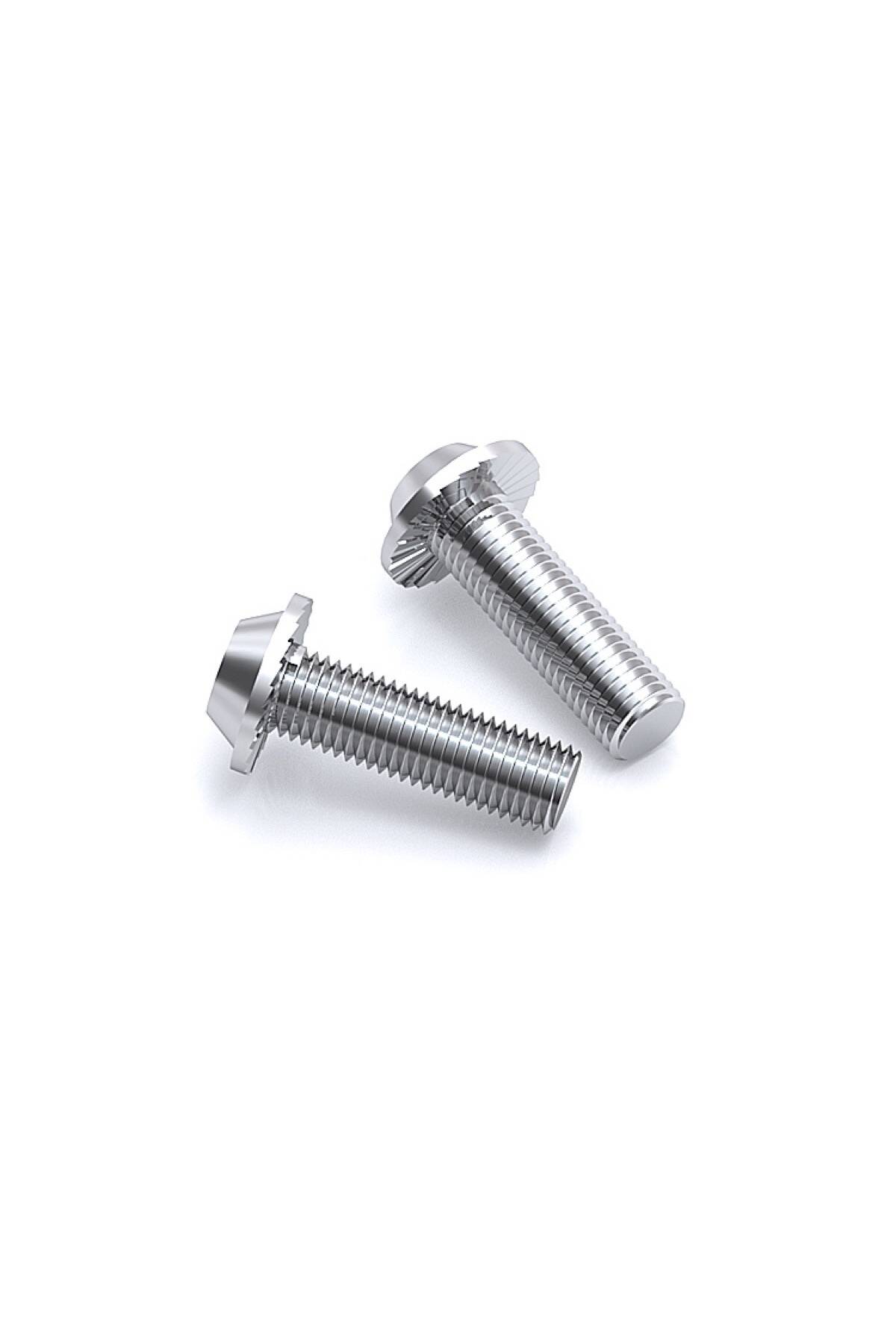

İmbus (alyan) başlı yapısı sayesinde dar kanal içinde alyan anahtarla rahat sıkılır. Kanal 8 ölçüsündeki 30x30 profillerde kullanılır.
Öne Çıkan Avantajlar
Gizli Bağlantı
Birleştirme profil kanalının içinde kalır, dışarıdan bağlantı parçası görünmez.
Düz Yüzey Bırakır
Profil yüzeyi boş kaldığı için üzerine başka aparat takılabilir.
İmbus Başlı Sıkma
Dar kanal içinde alyan anahtarla kolay sıkılır.
M8 Diş
Profil alnına standart M8 diş vererek güçlü bir uç bağlantı kurar.

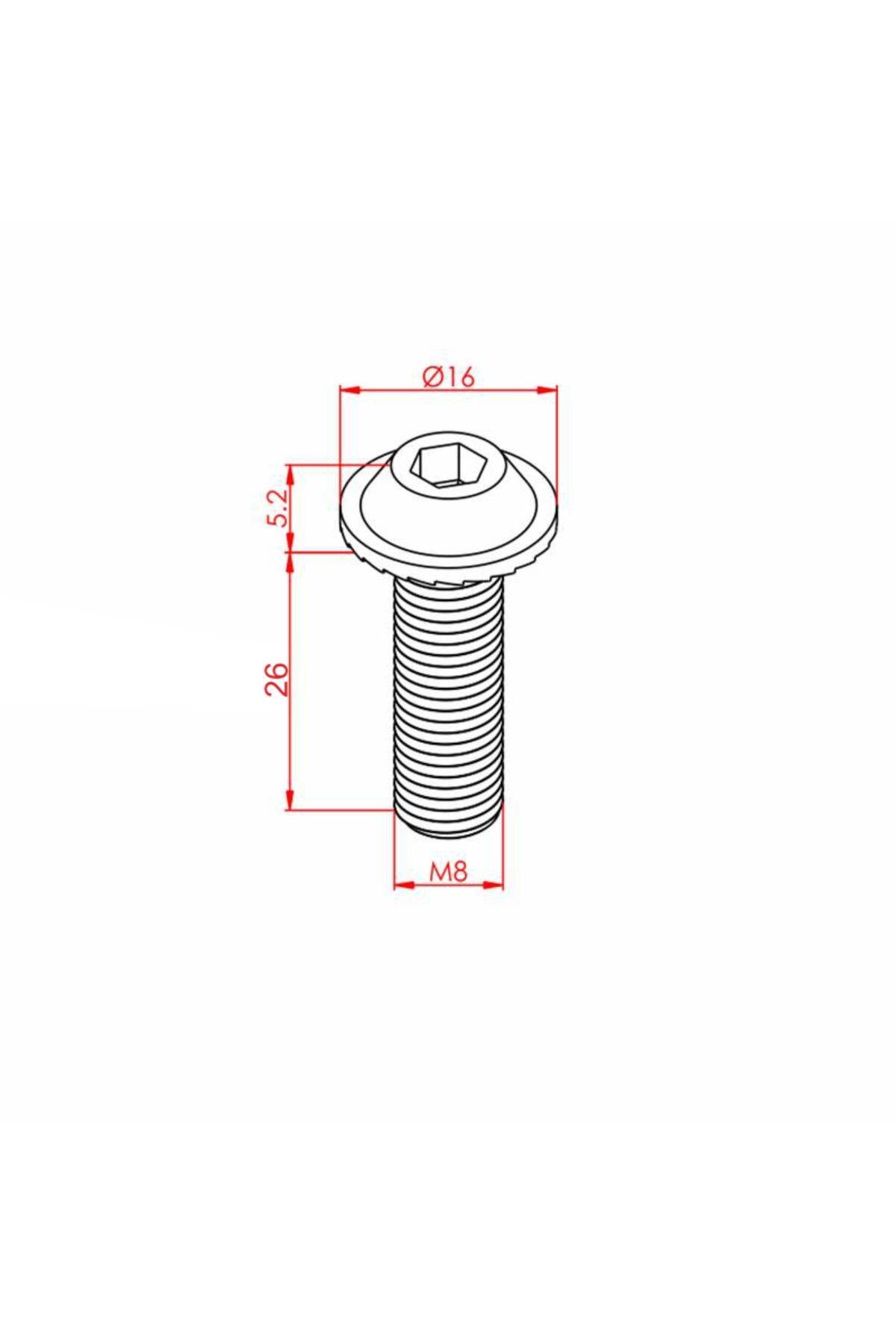

Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Diş ölçüsü | M8 |
| Uyumlu profil | 30x30 alüminyum sigma profil |
| Kanal ölçüsü | Kanal 8 |
| Baş tipi | İmbus (alyan) |
| Baş çapı | Ø16 mm |
| Baş yüksekliği | 5,2 mm |
| Diş boyu | 26 mm |
| Malzeme | 8.8 kalite çelik |
| Ağırlık | 13 g (adet başına) |
| Bağlantı tipi | Alın (uç uca) bağlantı |
| Satış birimi | 1 adet |
Kullanım Alanları
- Profil uç uca uzatma
- Gizli T bağlantılar
- CNC tezgâh şaseleri
- 3D yazıcı gövde uzatmaları
- Makine koruma kafesleri
- Çalışma tezgâhı iskeletleri
- Otomasyon hücresi çerçeveleri
- Konveyör gövdeleri
- Fuar standı dikmeleri
- Raf ve depolama sistemleri
Alın bağlantı için karşı profilin alnına delik ve kılavuz çekilmesi gerekir; bu işlem uygulamaya göre değişir. Tabloda yer almayan ölçüler üründe belirtildiği gibidir.
Teknik Sıkça Sorulan Sorular (SSS)
Alın cıvatası ne işe yarar?
İki profili uç uca birleştirir. Bağlantı kanalın içinde kaldığı için dışarıdan görünmez.
Hangi kanal ölçüsüne uygun?
Kanal 8 profiller için üretilmiştir. Kanal 6 profillerde kullanılmaz.
Köşe bağlantı parçasından farkı ne?
Köşe bağlantı parçası profilin dışına monte edilir ve görünür. Alın cıvatasında bağlantı gizlidir.
Sıkmak için hangi anahtar gerekir?
İmbus (alyan) anahtar kullanılır. Anahtar ölçüsü cıvata başında belirtildiği gibidir.
Karşı profilde işlem gerekir mi?
Evet, alın bağlantıda karşı profilin alnına delik açılıp kılavuz çekilmesi gerekir.
