LM2575T-5.0 Anahtarlamalı Regülatör - 5V 1A, TO-220-5
LM2575T-5.0 Anahtarlamalı Regülatör Hakkında Detaylı İnceleme
LM2575T-5.0, sabit 5 V çıkış veren anahtarlamalı (buck) bir regülatör entegresidir. Lineer regülatörlerin aksine fazla gerilimi ısıya çevirmez; anahtarlayarak düşürür ve bu sayede verimi çok daha yüksektir.
Klasik 7805 lineer regülatör 12 V girişte 1 A çekerken yaklaşık 7 W'ı ısıya çevirir ve büyük soğutucu ister. LM2575 aynı işi çok daha az ısınarak yapar; çoğu uygulamada küçük bir soğutucu yeterlidir.

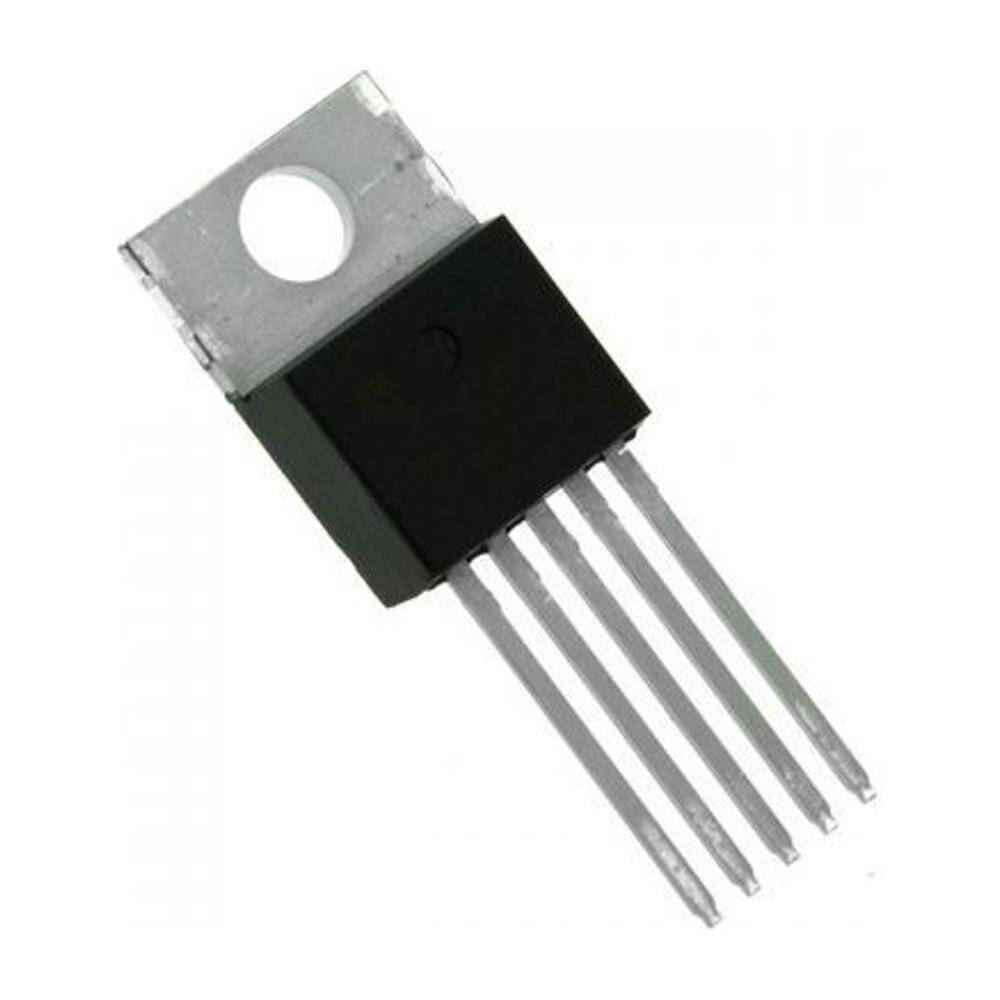

Çalışması için dışarıdan bir bobin, bir schottky diyot ve iki kondansatör gerekir — toplam dört harici bileşenle çalışan basit bir devre kurulur. TO-220-5 gövdesi delikli plakete ve baskı devreye kolayca lehimlenir.
Öne Çıkan Avantajlar
Yüksek verim
Anahtarlamalı yapı, lineer regülatöre göre çok daha az ısı üretir.
Sabit 5 V çıkış
Geri besleme direnci hesaplamaya gerek yoktur, çıkış fabrikada ayarlıdır.
Az harici bileşen
Bobin, diyot ve iki kondansatörle çalışır.
TO-220-5 gövde
Delikli plaket ve baskı devreye kolay lehimlenir, soğutucu takılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | LM2575T-5.0 |
| Çıkış gerilimi | 5 V sabit |
| Çıkış akımı | 1 A |
| Topoloji | Anahtarlamalı buck (step down) |
| Gövde | TO-220-5 |
| Harici bileşen | Bobin, schottky diyot, giriş ve çıkış kondansatörü |
| Giriş gerilimi ve anahtarlama frekansı | Veri sayfasına göre |
Kullanım Alanları
- 5 V güç kaynağı tasarımı
- Araç içi 12 V → 5 V dönüşüm
- Mikrodenetleyici besleme katı
- Sensör ve modül beslemesi
- 7805 yerine verimli çözüm
- Endüstriyel kontrol kartları
- Pil ile çalışan sistemler
- LED sürücü ön katı
- Baskı devre tasarımları
- Eğitim ve laboratuvar çalışmaları
Entegre tek başına çalışmaz; bobin, schottky diyot ve kondansatörler devreye eklenmelidir. Bobin değeri ve diyot seçimi veri sayfasındaki tabloya göre yapılmalıdır, aksi hâlde verim düşer ve ısınma artar.
Teknik Sıkça Sorulan Sorular (SSS)
7805 yerine doğrudan takabilir miyim?
Hayır. 7805 üç bacaklıdır ve harici bileşen istemez; LM2575 beş bacaklıdır ve bobin, diyot, kondansatör gerektirir.
Soğutucu gerekir mi?
Çoğu uygulamada küçük bir soğutucu yeterlidir; giriş-çıkış farkı ve akım yükseldikçe soğutma ihtiyacı artar.
Ayarlanabilir sürümü var mı?
Evet, LM2575-ADJ sürümü geri besleme dirençleriyle çıkış gerilimi ayarlanabilir tiptir. Bu ürün sabit 5 V sürümüdür.
Kaç amper verebilir?
1 A'e kadar. Daha yüksek akım için LM2576 veya harici MOSFET'li çözümler kullanılır.
Hangi bobini kullanmalıyım?
Veri sayfasındaki seçim tablosuna göre, giriş gerilimi ve çıkış akımına uygun değerde bir güç bobini kullanılmalıdır.
