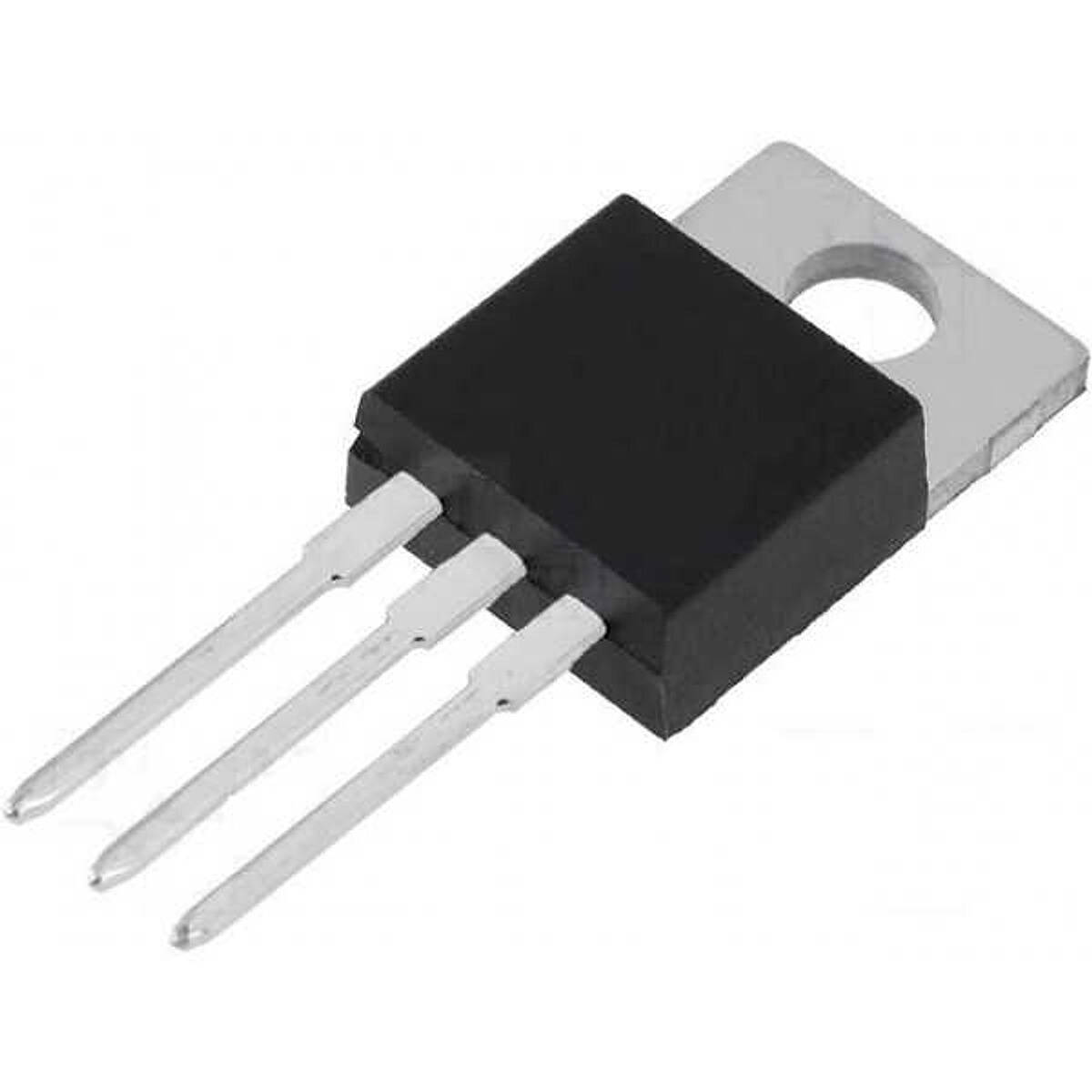

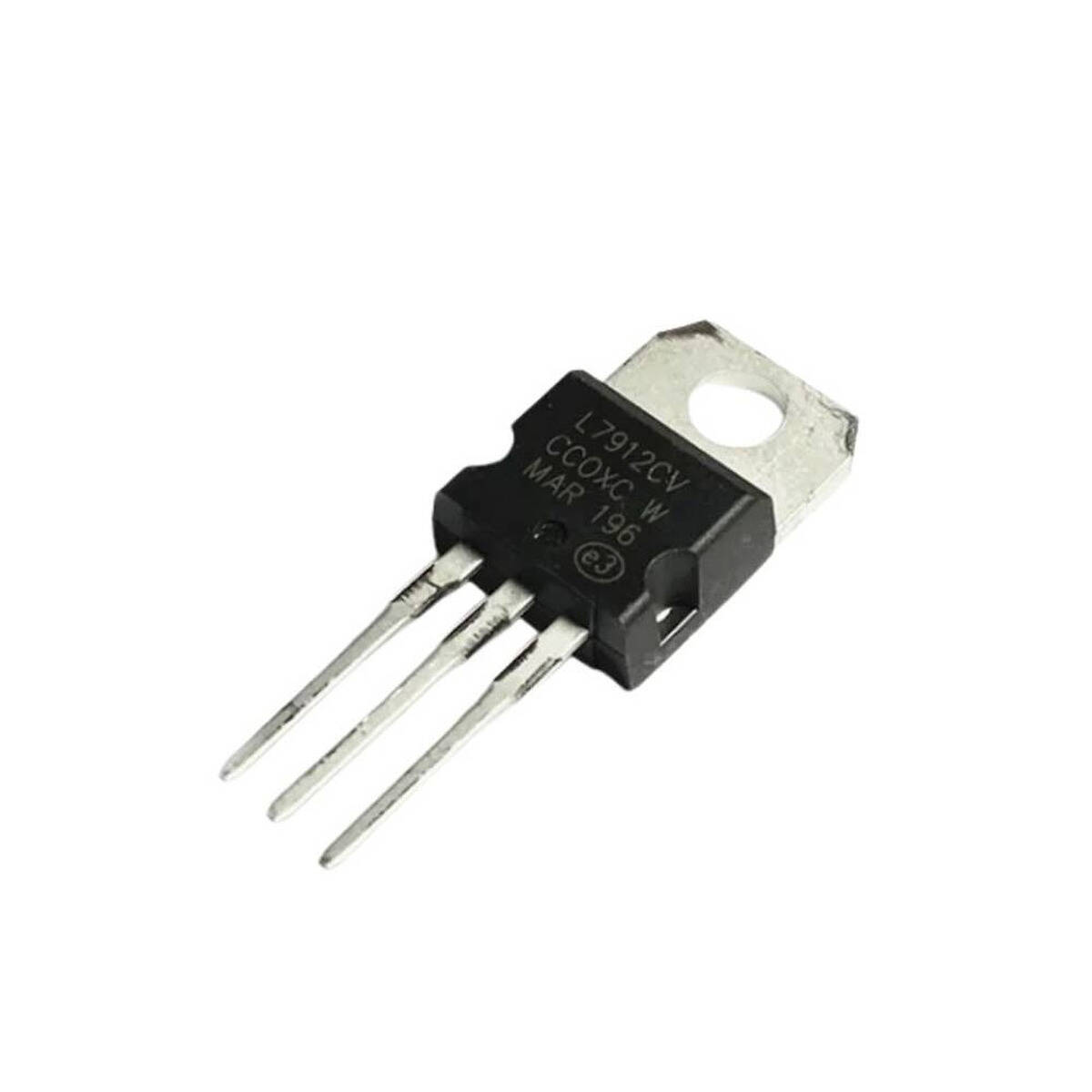

L7912CV Negatif Voltaj Regülatörü - -12V TO-220
L7912CV Negatif Voltaj Regülatörü Hakkında Detaylı İnceleme
L7912CV, girişine verilen negatif gerilimi sabit -12 V'a düzenleyen lineer bir regülatördür. 79 serisinin negatif tarafıdır; pozitif karşılığı olan 7812 ile birlikte simetrik besleme kurmakta kullanılır.
Simetrik besleme, işlemsel yükselteçler ve ses devrelerinin ihtiyaç duyduğu bir düzendir. Sinyal sıfırın hem üstüne hem altına salındığı için devrenin hem artı hem eksi raya ihtiyacı vardır; tek bir pozitif kaynak bu işi göremez.
Kullanımı basittir: giriş, toprak ve çıkış olmak üzere üç uç vardır. Giriş ve çıkış uçlarına küçük kondansatörler eklenerek kararlılık sağlanır.
Lineer regülatör olduğu için aradaki gerilim farkı ısıya dönüşür. Giriş gerilimi çıkışa ne kadar yakınsa o kadar az ısınır; büyük farklarda soğutucu gerekir.
Öne Çıkan Avantajlar
Simetrik beslemeyi tamamlar
7812 ile birlikte kullanıldığında +12 V / -12 V'luk çift kutuplu besleme kurulur.
Sabit çıkış
Ayar gerektirmez; dışarıdan direnç ya da potansiyometre olmadan -12 V verir.
1,5 A kapasite
Çoğu opamp ve ses ön yükselteç kartını rahatça besler.
Dahili korumalar
Aşırı akım ve aşırı sıcaklık korumaları entegre içindedir; kısa devrede kendini kapatır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | L7912CV |
| Çıkış gerilimi | -12 V sabit |
| Çıkış akımı | 1,5 A'e kadar |
| Giriş gerilimi | -14,5 V ile -35 V arası |
| Gövde | TO-220 |
| Korumalar | Aşırı akım, aşırı sıcaklık, güvenli çalışma alanı |
| Tip | Lineer, negatif |
Kullanım Alanları
- İşlemsel yükselteç devreleri
- Ses ön yükselteç ve mikser kartları
- Simetrik beslemeli ölçüm devreleri
- Analog filtre ve osilatörler
- Laboratuvar güç kaynağı yapımı
- Onarımda bozulan regülatörün yerine
Analog bir devre tasarlarken eksi ray çoğu zaman gözden kaçar. 7912, o rayı tek entegreyle ve ek ayar gerektirmeden kurar.
Teknik Sıkça Sorulan Sorular (SSS)
7812 ile birlikte mi kullanılır?
Genellikle evet. Orta uçlu bir trafo ve köprü doğrultucudan sonra 7812 artı rayı, 7912 eksi rayı üretir; ikisi birlikte simetrik besleme oluşturur.
Uç sırası 7812 ile aynı mı?
Hayır, bu çok sık yapılan hatadır. 79 serisinin uç dizilimi 78 serisinden farklıdır; veri sayfasına bakmadan takmak entegreyi bozar.
Soğutucu gerekli mi?
Çekilen akıma ve giriş-çıkış farkına bağlıdır. Fark büyük ve akım birkaç yüz miliamperin üzerindeyse soğutucu kullanılmalıdır.
Kondansatör şart mı?
Kararlı çalışma için önerilir. Giriş ucuna yaklaşık 2,2 uF, çıkış ucuna 1 uF seramik ya da tantal kondansatör konur.
Negatif gerilim nasıl elde edilir?
Orta uçlu trafo ve köprü doğrultucu ile, köprünün eksi ucu regülatörün girişine, trafonun orta ucu toprağa bağlanarak elde edilir.
