KBU2M Köprü Diyot - 2A 1000V, KBU Tarak Tip
KBU2M Köprü Diyot 2A 1000V Hakkında Detaylı İnceleme
Köprü diyot, dört diyotu tek gövdede toplayan bir doğrultucudur. Alternatif akımın (AC) her iki yarım dalgasını da doğru akıma (DC) çevirir — tek diyotla yapılan yarım dalga doğrultmaya göre iki kat verim ve çok daha az dalgalanma verir.
KBU2M, 2 A ortalama ileri akım ve 1000 V tepe ters gerilim değerine sahiptir. 1000 V'luk ters gerilim, 220 V şebekede geniş bir güvenlik payı bırakır.

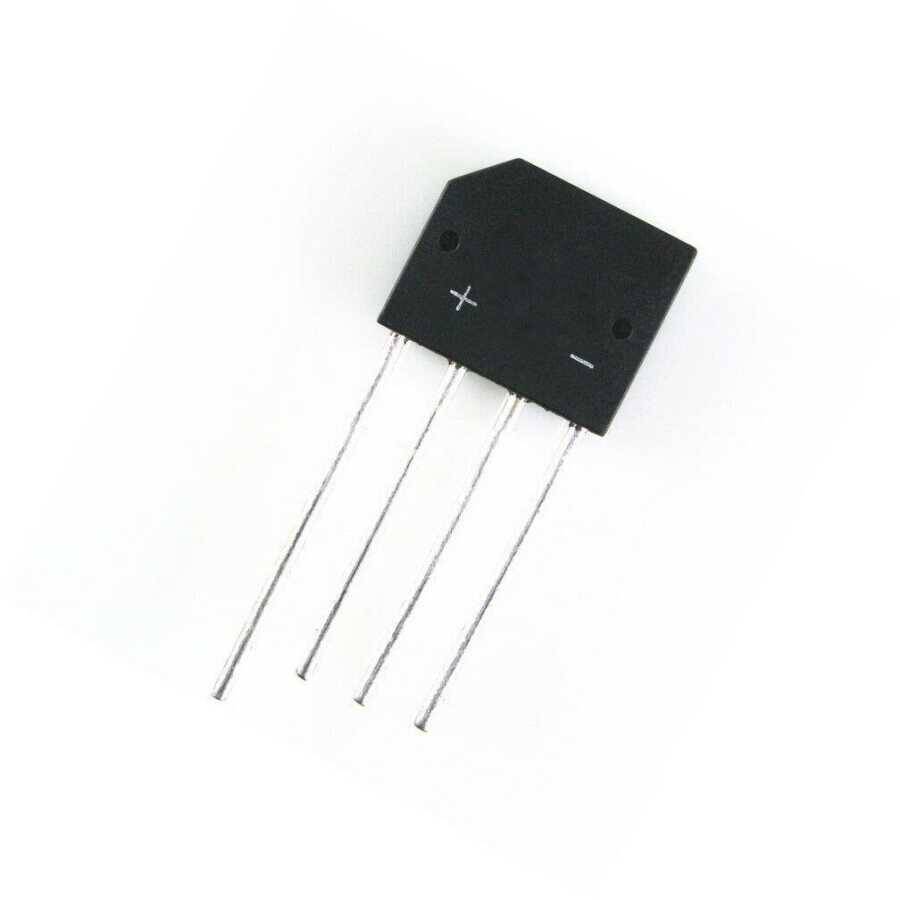

Bacak dizilimi gövdenin üzerinde yazılıdır: + , ~ , ~ , −. İki ~ ucuna AC girişi (trafo çıkışı ya da şebeke) bağlanır, + ve − uçlarından doğrultulmuş DC alınır. Yön karıştırılamaz, baskı net.
Gövde düz ve ince, bacaklar tek sıra hâlindedir — halk arasında tarak tip denir. Delikli plakete ve baskı devreye doğrudan lehimlenir, yer kaplamaz.
Öne Çıkan Avantajlar
Dört diyot tek gövdede
Ayrı diyot dizmeye ve yön karıştırmaya gerek yok.
1000 V ters gerilim
220 V şebekede geniş güvenlik payı.
2 A ortalama akım
Küçük adaptör ve güç kaynaklarına yeter.
Baskılı bacak dizilimi
+ ~ ~ − gövdede yazılı, ters bağlama riski düşük.
İnce tarak gövde
Delikli plakete rahat oturur, yer kaplamaz.
Tam dalga doğrultma
Yarım dalgaya göre iki kat verim, az dalgalanma.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün tipi | Tek fazlı köprü diyot (doğrultucu) |
| Model | KBU2M |
| Ortalama ileri akım | 2 A |
| Tepe ters gerilim | 1000 V |
| Kılıf | KBU — tarak tip, 4 bacak tek sıra |
| Bacak dizilimi | + , ~ , ~ , − |
| Montaj | THT — baskı devreye lehimlenir |
| Toplam gerilim düşümü | Yaklaşık 2 V (iki diyot seri) |
| Paket içeriği | 1 adet köprü diyot |
Kullanım Alanları
- Adaptör Onarımı
- Küçük Güç Kaynağı
- Trafo Çıkışı Doğrultma
- DC Besleme Devresi
- Beyaz Eşya Kart Tamiri
- Devre Prototipi
- Şarj Devresi
- Okul ve Atölye Projesi
- Elektronik Onarım
- Hobi Elektroniği
🚨 Şebeke gerilimiyle çalışan devrelerde kullanılır; bağlantı yetkin biri tarafından yapılmalıdır. Köprü diyot çıkışı filtrelenmemiş, dalgalı DC'dir — düzgün doğru akım için çıkışa uygun değerde kondansatör konulmalıdır. ⚠ 2 A sınırına yaklaşıldığında gövde ısınır; sürekli yüksek akımda baskı devrede geniş bakır alan bırakılmalı ya da daha yüksek akımlı bir model seçilmelidir. İki diyot seri çalıştığı için çıkış geriliminde yaklaşık 2 V düşüş olur, hesaba katılmalıdır. AC uçları (~) ile DC uçları (+ / −) karıştırılırsa diyot anında yanar.
Teknik Sıkça Sorulan Sorular (SSS)
Köprü diyot ne işe yarar?
Alternatif akımı (AC) doğru akıma (DC) çevirir. Dört diyotu tek gövdede toplar ve her iki yarım dalgayı da doğrulttuğu için tek diyota göre iki kat verimlidir.
Bacaklar nasıl bağlanır?
Gövdede yazılıdır: iki ~ ucuna AC girişi, + ve − uçlarından DC çıkışı alınır. Karıştırılırsa diyot yanar.
Çıkışı doğrudan kullanabilir miyim?
Çıkış dalgalı DC'dir. Düzgün besleme için çıkışa uygun değerde filtre kondansatörü eklenmelidir.
Kaç amper yük bağlanabilir?
Ortalama 2 A'dir. Bu değere yaklaşıldığında gövde ısınır; sürekli yüksek akımda daha büyük bir model tercih edilmelidir.
Çıkış gerilimi neden beklediğimden düşük?
Her an iki diyot seri çalıştığı için yaklaşık 2 V gerilim düşümü olur. Bu normaldir ve tasarımda hesaba katılmalıdır.
