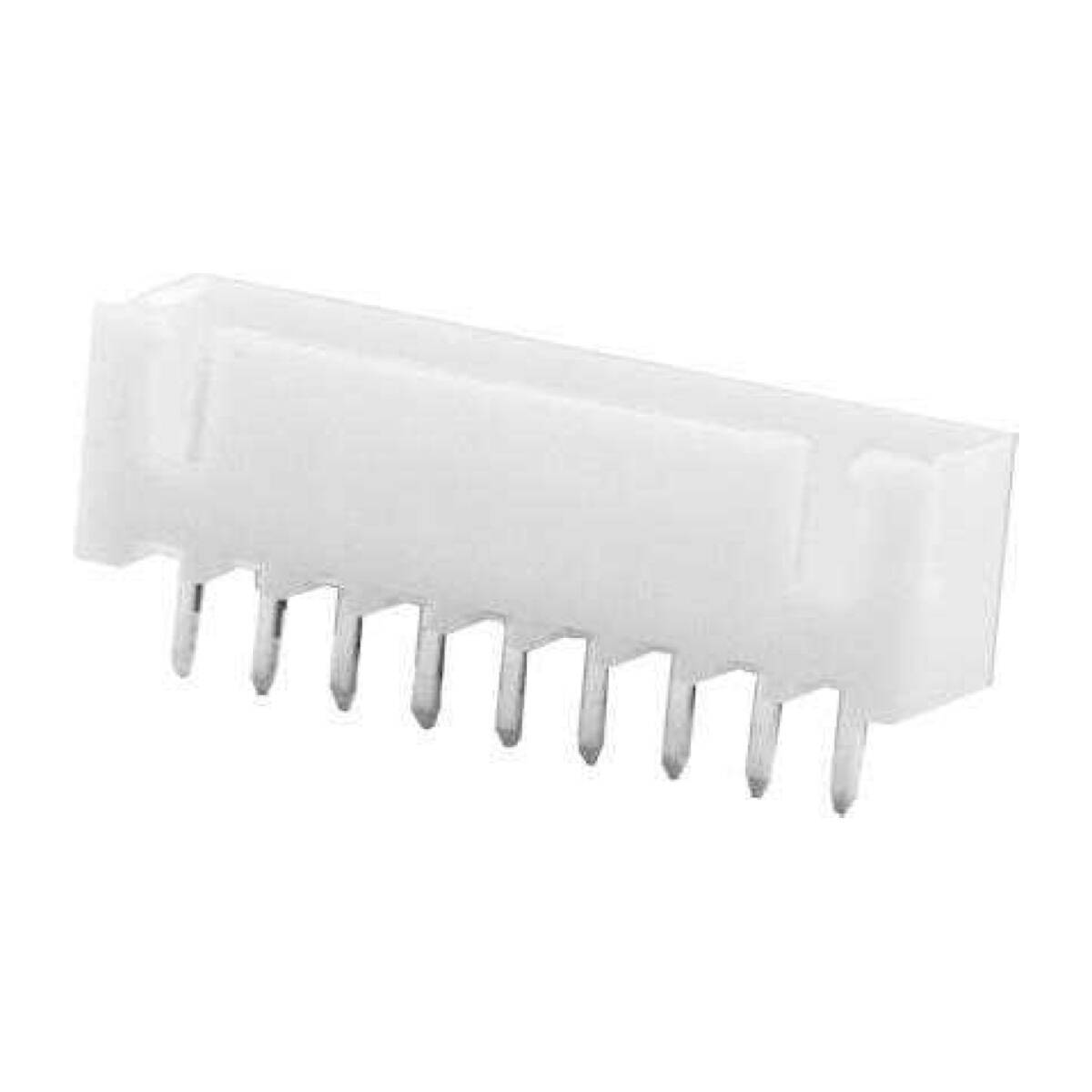

JST-XH 2.54mm Soketli 9 Pin Düz (180°) Konnektör
JST-XH 2.54mm 9 Pin Düz Tunik Konnektör Hakkında Detaylı İnceleme
JST-XH ailesinin 9 pinli erkek soketidir. Baskı devre üzerine lehimlenir; karşısına JST-XH dişi soketli kablo takılır. Pin aralığı 2,54 mm'dir.
JST-XH'nin yaygın olmasının sebebi kilit tırnağıdır. Gövdenin yan tarafındaki çıkıntı, dişi soketi yerine oturttuğunda tık sesiyle kilitler. Titreşen ya da hareket eden düzeneklerde bağlantının kendiliğinden çıkmasını engeller — düz pin header'larda olmayan asıl fark budur.
Ters takılamaz. Gövdenin bir kenarı çentikli olduğu için soket yalnızca tek yönde girer; 9 telli bir bağlantıda kabloları yanlış sırayla takma riski ortadan kalkar. Çok telli bağlantılarda bu, yanmış devrelerin önüne geçen bir ayrıntıdır.
Bu düz tiptir: pinler karta dik durur ve kablo yukarı doğru çıkar. Kartın üzerinde boşluk olan tasarımlarda en yaygın kullanılan biçimdir.
9 pin, sensör ve ekran modüllerinde sık rastlanan bir yoldur; besleme + veri hatlarının birlikte taşındığı bağlantılarda tercih edilir. Gövde beyaz naylondur, lehim sıcaklığına dayanır.
Öne Çıkan Avantajlar
Kilit Tırnaklı
Dişi soket tık sesiyle kilitlenir. Titreşimde bağlantı kendiliğinden çıkmaz.
Ters Takılamaz
Çentikli gövde yalnızca tek yönde girer; 9 telli bağlantıda sıra karışmaz.
2,54 mm Standart Adım
Delikli plaket ve yaygın PCB tasarımlarıyla uyumlu.
Sökülüp Takılabilir
Lehim bağlantısının aksine modül defalarca çıkarılıp yerine takılabilir.
Beyaz Naylon Gövde
Lehim sıcaklığına dayanır, kırılgan değildir.
Dik Çıkışlı Pinler
Kablo karta dik gelir. Kartın üstünde yer varsa en yaygın kullanılan tiptir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | JST-XH erkek soket (tunik konnektör) |
| Pin Sayısı | 9 |
| Pin Aralığı | 2,54 mm |
| Tip | Düz — pinler karta dik |
| Montaj | Karta lehimlenir (THT) |
| Gövde | Beyaz naylon, kilit tırnaklı |
| Pin Yönü | Karta dik (180°) |
| Karşı Soket | Dahil değildir — JST-XH dişi soketli kablo ayrıca gerekir |
| Paket İçeriği | 1 adet konnektör |
Kullanım Alanları
- Sensör ve modül bağlantıları
- LED şerit ve aydınlatma hatları
- Lityum pil balans bağlantıları
- Motor ve sürücü kartı bağlantıları
- Ekran modülü bağlantıları
- 3D yazıcı ve CNC kartları
- Robotik ve otomasyon kartları
- Kendi PCB tasarımlarınız
- Prototip ve deney düzenekleri
- Eğitim ve atölye çalışmaları
Ürün yalnızca erkek sokettir; karşısına takılacak JST-XH dişi soketli kablo dahil değildir, ayrıca temin edilmelidir. Pin sayısı ve tip (düz / eğik) karta göre seçilmelidir — 9 pinli bir yuvaya farklı pin sayısında konnektör oturmaz. Lehimlerken gövdeye uzun süre ısı vermekten kaçının, naylon gövde erir ve pinler yamulur. Konnektör sinyal ve düşük akım bağlantıları içindir; yüksek akım taşıyan hatlarda klemens ya da XT tipi konnektör kullanılmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Dişi soketli kablo dahil mi?
Hayır. Bu ürün karta lehimlenen erkek sokettir; karşı taraf ayrıca temin edilmelidir.
Ters takılır mı?
Hayır. Gövde çentikli olduğu için soket yalnızca tek yönde girer.
Pin aralığı kaç mm?
2,54 mm. Delikli plaket ve yaygın PCB tasarımlarıyla uyumludur.
Düz ile eğik farkı ne?
Düz tipte kablo karta dik gelir. Eğik tipte pinler 90° bükülüdür ve kablo karta paralel, yandan çıkar.
Yüksek akım taşır mı?
Sinyal ve düşük akım bağlantıları içindir. Yüksek akımda klemens ya da XT tipi konnektör tercih edilmelidir.
