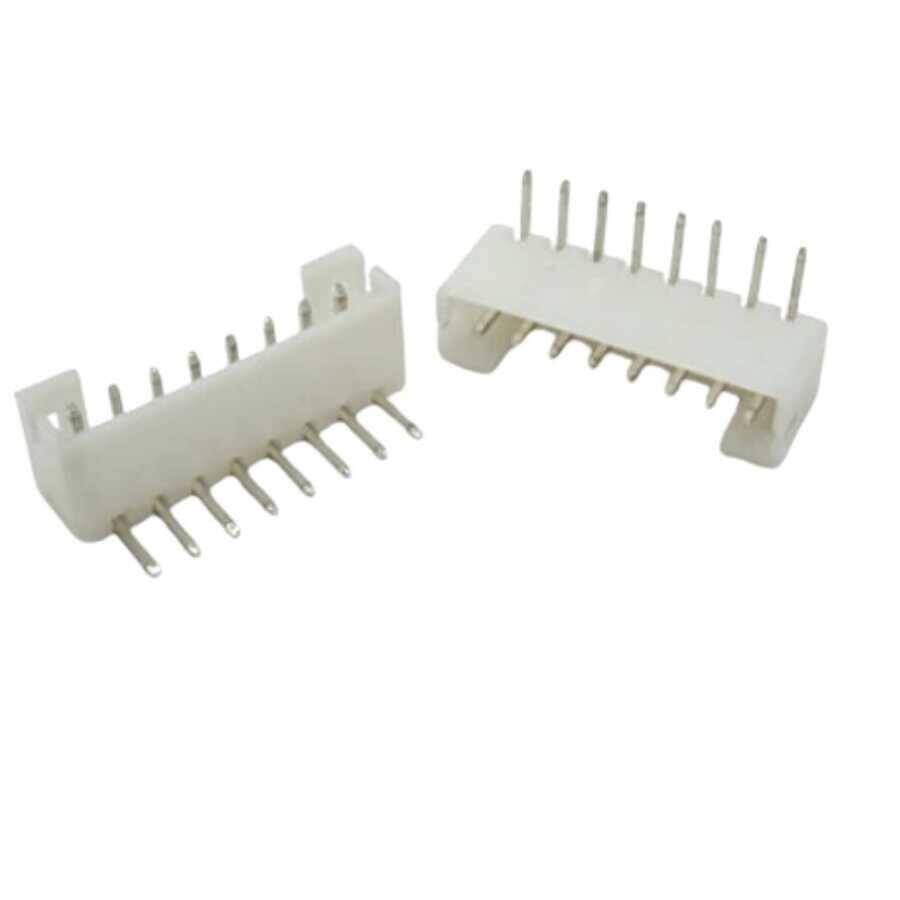

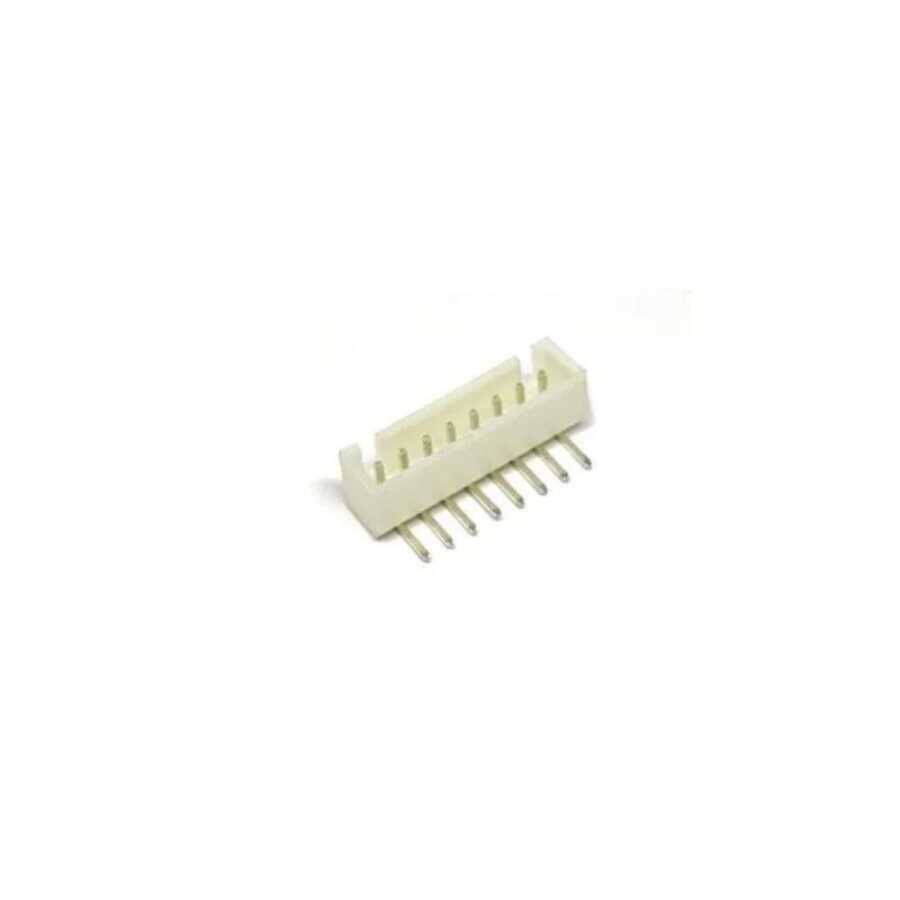

JST-XH 2.54mm 8 Pin Eğik (90°) Konnektör
JST-XH 2.54mm 8 Pin Eğik (90°) Konnektör Hakkında Detaylı İnceleme
JST-XH 2,54 mm serisi, 8 pinli kart üstü konnektör soketidir. Montaj açısı eğik (90°)tır.
JST-XH, kilitli tırnağı sayesinde kabloyu yerinde tutar — titreşimli ortamlarda bağlantı kendiliğinden çıkmaz. Pil paketleri, sensör kabloları ve modül arası bağlantılarda yaygın kullanılır.
Eğik (90°) tip, kablonun karta paralel çıkmasını sağlar; ince kasalarda ve kart kenarından kablo çıkışı gereken yerlerde tercih edilir. Düz (180°) tipte kablo karta dik çıkar.
Gövde kutupludur: asimetrik yapısı soketin yalnızca tek yönde takılmasına izin verir, ters takıp devreyi yakma riski yoktur.
Öne Çıkan Avantajlar
8 Pin
İhtiyaca göre pin sayısı seçilir.
2.54mm Adım
JST-XH serisi standardı; delikli plaketle uyumlu.
Kilitli Tırnak
Titreşimde kendiliğinden çıkmaz.
Eğik (90°) Montaj
Kablo karta paralel çıkar, ince kasaya uygun.
Kutuplama
Ters takılmayı önleyen asimetrik gövde.
Yaygın Standart
Pil ve sensör kablolarında ortak arayüz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün tipi | JST-XH kart üstü erkek konnektör |
| Seri | JST-XH |
| Adım | 2,54 mm |
| Pin sayısı | 8 |
| Montaj açısı | Eğik (90°) |
| Montaj | Through-hole, karta lehimlenir |
| Kilit | Tırnaklı |
| Kutuplama | Var — tek yönde takılır |
| Dahil değildir | Dişi gövde ve kroşe pinler ayrıca temin edilir |
| Paket içeriği | 1 adet konnektör |
Kullanım Alanları
- Pil Paketi Balans Kablosu
- Sensör Modülü Bağlantısı
- Modül Arası Kablolama
- 3D Yazıcı Kart Bağlantıları
- Fan ve Motor Bağlantısı
- Güç Dağıtım Kartları
- Robot Gövde İçi Kablolama
- Prototip Kart Tasarımı
- Servis ve Onarım
- Elektronik Eğitim Projeleri
Karşılığı olan dişi gövde ve kroşe pinler ayrıca gereklidir; bu ürün yalnızca karta lehimlenen erkek konnektördür. Kroşe pinleri sıkmak için JST kroşe pensesi sağlam bağlantı verir. Eğik tipte kablo karta paralel çıkar — kart kenarına yakın yerleştirildiğinde kablo kasa içinde yer kaplamaz. Lehimlerken gövdenin erimemesi için havya ucunun uzun süre pin üzerinde tutulmaması gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
Düz (180°) tipten farkı ne?
Eğik tipte kablo karta paralel çıkar, düz tipte karta dik çıkar. İnce kasalarda ve kart kenarından kablo çıkışı gereken yerlerde eğik tip tercih edilir.
Dişi soket dahil mi?
Hayır. Bu ürün yalnızca karta lehimlenen erkek konnektördür; dişi gövde ve kroşe pinler ayrıca temin edilir.
Jumper kablo takılır mı?
Mekanik olarak oturur ama kilitlenmez ve gevşek kalır. Doğru kullanım JST-XH dişi soketle yapılır.
Ters takılabilir mi?
Hayır. Gövde asimetriktir ve soket yalnızca tek yönde girer; ters takma riski yoktur.
Pil balans kablosuyla uyumlu mu?
Evet, JST-XH 2,54 mm lipo pil balans kablolarının standardıdır. 8 pin, 7S pil paketinin balans soketine karşılık gelir.
