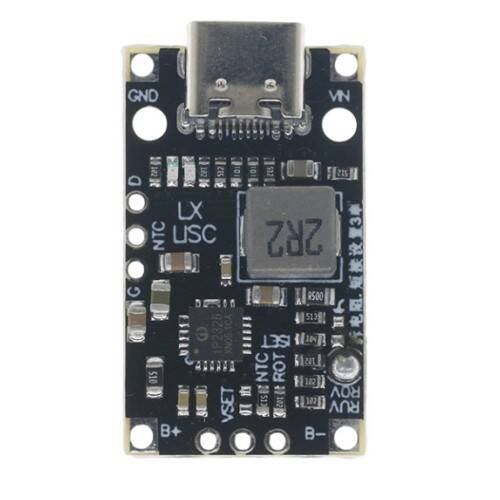

IP2326 3S Type-C Şarj Devresi - 1.5A 15W, 12.6V
IP2326 3S Type-C Şarj Devresi Hakkında Detaylı İnceleme
IP2326 3S Type-C Şarj Devresi, üç hücresi seri bağlı (3S) 12.6V lityum paketleri Type-C girişten şarj etmek için tasarlanmış bir şarj kartıdır. Merkezinde IP2326 şarj denetleyici entegresi bulunur.
Type-C girişi sayesinde ayrı bir şarj adaptörü taşımaya gerek kalmaz; telefon şarj cihazı ya da powerbank ile pilin şarj edilmesi mümkündür. Kart 1.5 A'e kadar 15 W şarj gücü sağlar ve şarj sürecini otomatik yönetir: akım sabit tutulur, hücre gerilimi 12.6V'a yaklaştıkça akım azaltılır ve dolduğunda şarj kesilir.

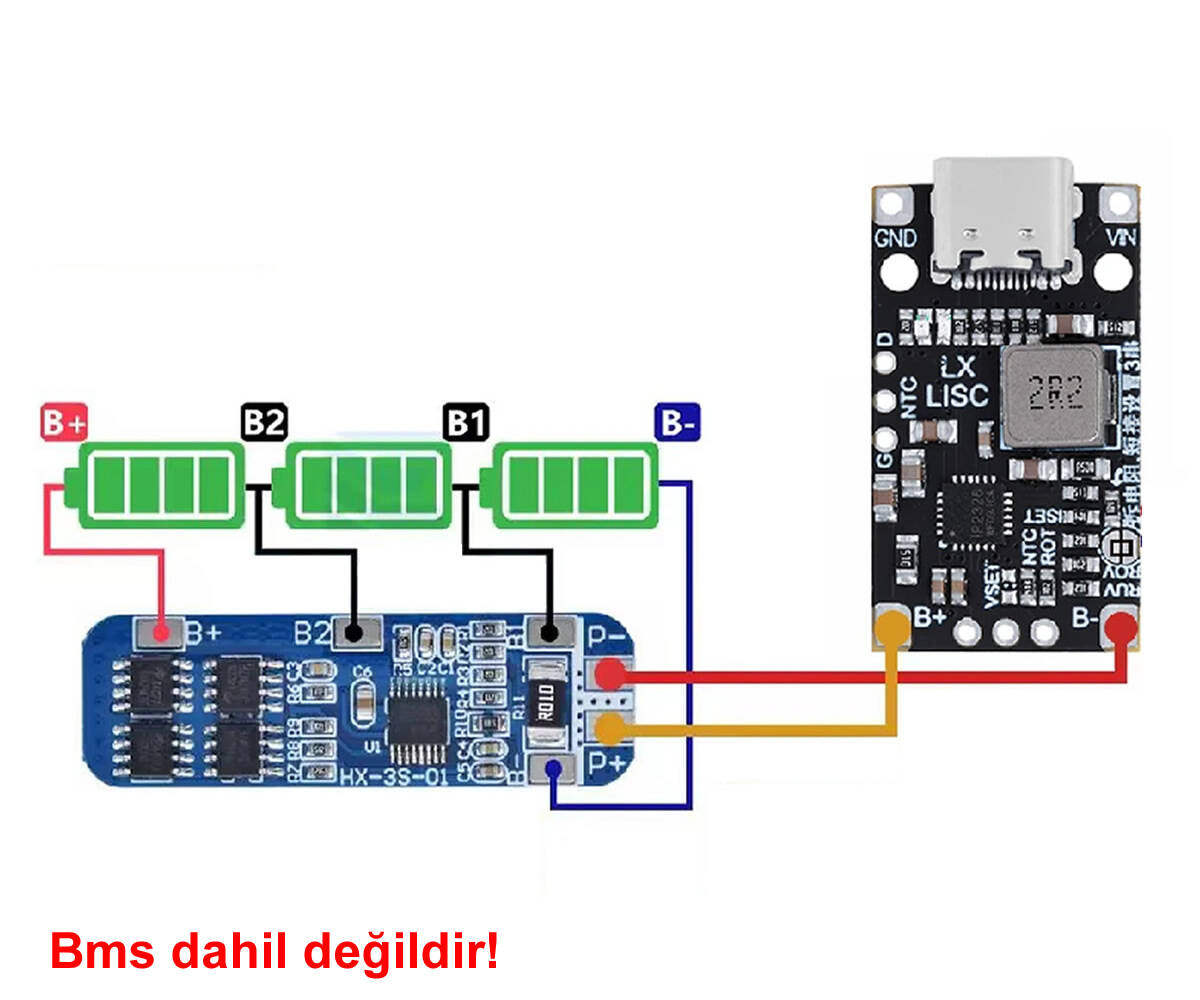

Kart bir şarj devresidir, koruma devresi (BMS) değildir. Pil paketinin aşırı deşarj ve kısa devre koruması için ayrıca bir 3S BMS ile birlikte kullanılması gerekir. İkisi birlikte kullanıldığında hem güvenli şarj hem güvenli boşalma sağlanır.
Öne Çıkan Avantajlar
Type-C Giriş
Yaygın telefon şarj cihazı ve powerbank ile şarj imkânı; ayrı adaptör gerekmez.
Otomatik Şarj Yönetimi
Sabit akım / sabit gerilim döngüsünü kendi yönetir, dolunca keser.
15 W Şarj Gücü
1.5 A'e kadar akımla 3S paketleri makul sürede doldurur.
Kompakt Kart
Pil paketinin yanına ya da kutu içine rahatça monte edilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Denetleyici | IP2326 |

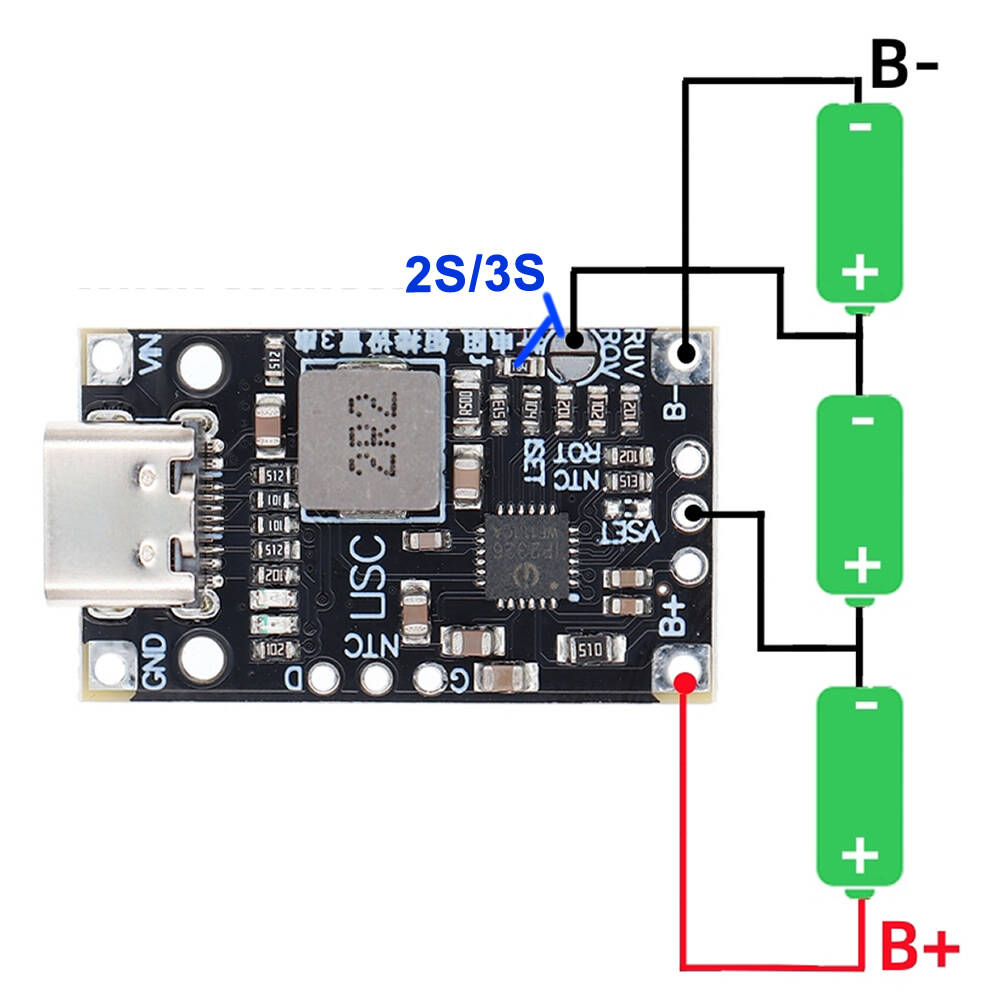

| Hücre yapısı | 3S - üç hücre seri |
| Şarj bitiş gerilimi | 12.6 V |
| Şarj akımı | 1.5 A (maks.) |
| Şarj gücü | 15 W |
| Giriş | Type-C |
| Şarj yöntemi | Sabit akım / sabit gerilim, otomatik kesme |

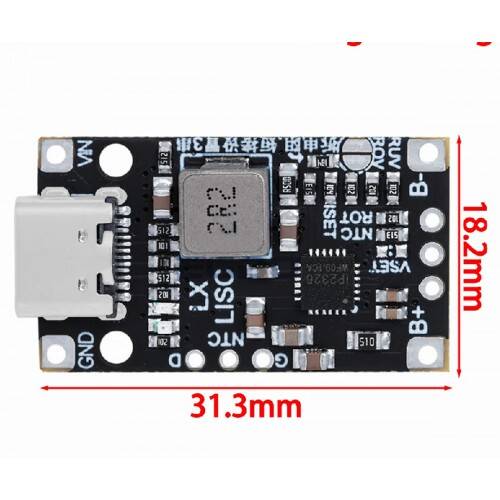

| Kart ölçüsü | 31.3 x 18.2 mm |
| Kart tipi | Şarj devresi - koruma (BMS) içermez |
Kullanım Alanları
- 3S 18650 pil paketi şarjı
- Taşınabilir güç kaynakları
- Bluetooth hoparlör
- El aleti pil paketleri
- RC araç pilleri
- 12V LED aydınlatma sistemleri
- Arduino ve ESP32 pilli projeler
- Taşınabilir ölçüm cihazları
- Kamp ve outdoor güç çözümleri
- Eğitim ve laboratuvar uygulamaları
Kart yalnızca şarj işlevi görür; aşırı deşarj ve kısa devre koruması için 3S BMS ile birlikte kullanılmalıdır. Pil paketinin hücre sayısı ve kimyası karta uygun olmalıdır — 3S dışında bir paket bağlanmamalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Bu kart BMS yerine geçer mi?
Hayır. Bu bir şarj devresidir. Aşırı deşarj ve kısa devre koruması için ayrıca 3S BMS gerekir.
Hangi şarj cihazını kullanmalıyım?
Type-C çıkışlı bir adaptör veya powerbank yeterlidir. 1.5 A verebilen bir kaynak önerilir.
Şarj ne kadar sürer?
Pil kapasitesine bağlıdır. Örneğin 2000 mAh'lik bir 3S paket 1.5 A ile yaklaşık 1.5 saatte dolar.
Dolunca kendiliğinden kesiyor mu?
Evet. 12.6V'a ulaşıldığında şarj otomatik olarak sonlandırılır.
2S veya 4S pakette kullanılır mı?
Hayır. Kart 3S paketler için tasarlanmıştır; farklı hücre sayısında uygun modeli kullanın.
