IC-237A PCB Tipi Sigorta Yuvası - Yatay 5x20mm
IC-237A PCB Tipi Sigorta Yuvası Hakkında Detaylı İnceleme
IC-237A, 5x20 mm cam sigortayı baskılı devre kartına yatay olarak bağlayan bir yuvadır. Yuva karta lehimlenir, sigorta ise yuvanın yaylı kontaklarına oturtulur. Sigorta attığında kart sökülmez, lehim yapılmaz — sigorta elle çekilip yenisi takılır.
Yatay montaj, kart üzerinde yükseklik kazandırır. Dik tipte sigorta karttan yukarı doğru çıkar ve alçak kutulara sığmayabilir; yatay tipte sigorta kartın düzlemine paralel yatar ve kart üstü yükseklik 14 mm civarında kalır.

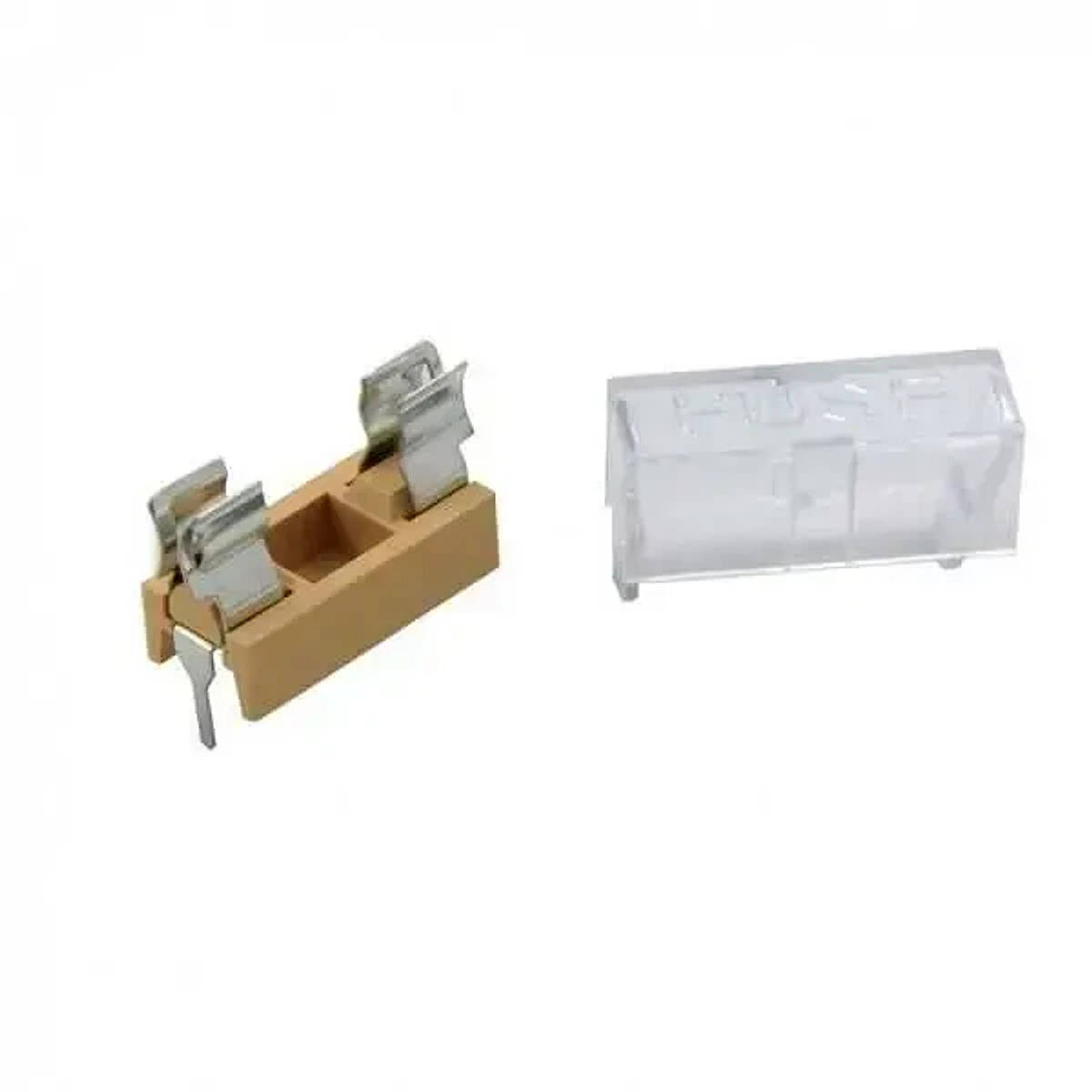

Gövdenin üzerine geçen şeffaf kapak iki iş yapar: sigortaya kazara dokunulmasını engeller ve sigortanın yerinden oynamasını önler. Kapak şeffaf olduğu için sigortanın telinin kopup kopmadığı sökmeden görülür.

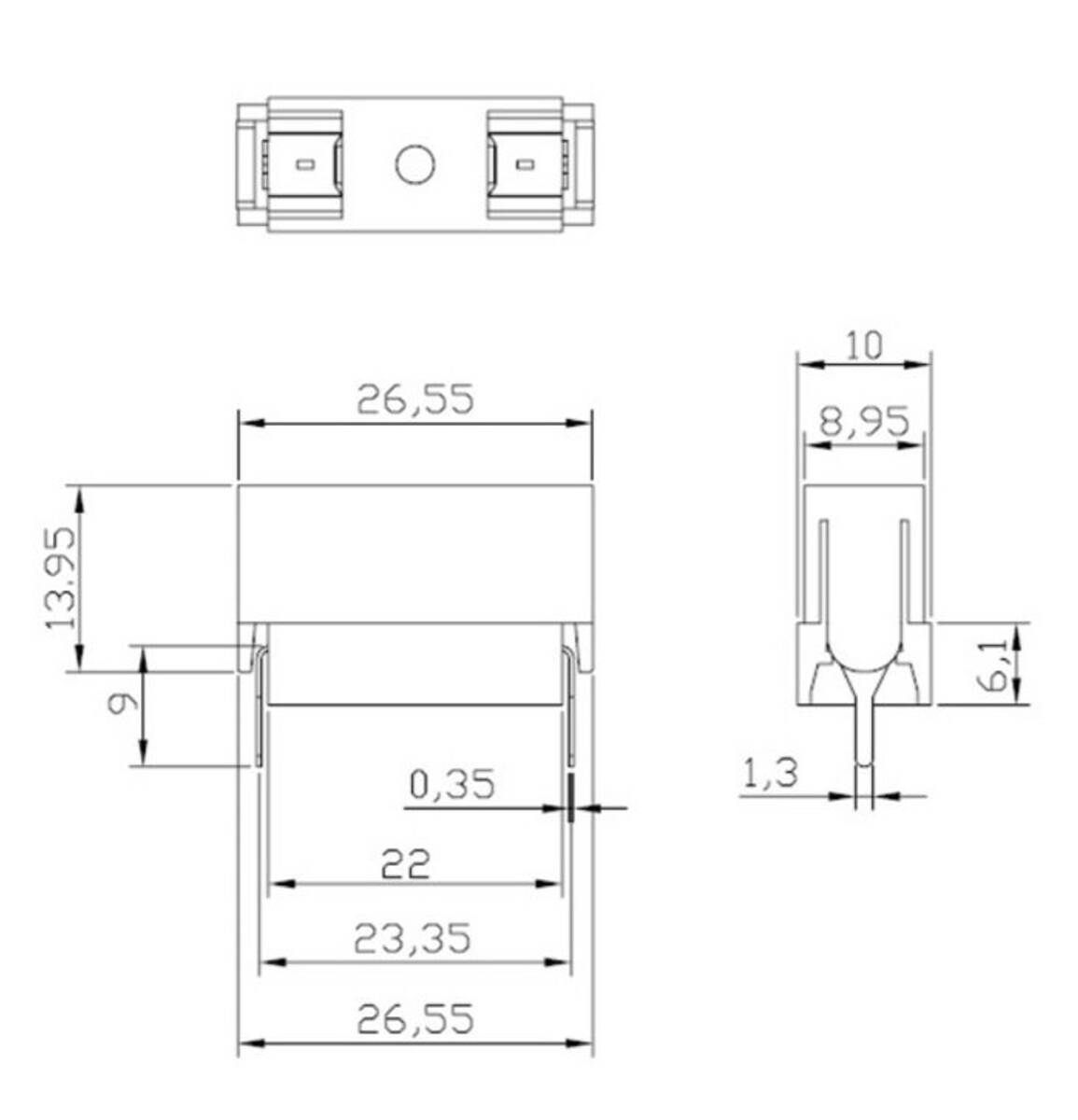

Gövde 26,55 x 10 x 13,95 mm, pin aralığı 22 mm'dir. Standart delikli pertinaks ve kendi tasarladığınız kartlar için uygundur.
Öne Çıkan Avantajlar
Sigorta lehimsiz değişir
Sigorta doğrudan karta lehimlendiğinde her değişimde havya gerekir. Yuva bu işi elle yapılabilir hâle getirir.
Şeffaf kapak koruma sağlar
Kapak hem temas riskini azaltır hem de sigortayı titreşimde yerinde tutar. Sigortanın durumu kapağı açmadan görülür.
Alçak kutulara sığar
Yatay yerleşim sayesinde kart üstü yükseklik düşük kalır; dik tipte sorun olan ince kasalarda rahat kullanılır.
Yaylı kontak
Kontaklar sigortayı yanlardan baskıyla tutar; gevşek oturma ve ark yapma riski azalır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | IC-237A |
| Sigorta ölçüsü | 5 x 20 mm cam sigorta |
| Montaj | PCB üstü, yatay |
| Kapak | Şeffaf, çıkarılabilir |
| Gövde ölçüsü | 26,55 x 10 x 13,95 mm (U x G x Y) |
| Pin aralığı | 22 mm |
| Pin uzunluğu | 6,1 mm |
| Pin kalınlığı | 0,35 mm |
| Anma değerleri | 6,3 A / 250 V AC |
| Paket içeriği | 1 adet yuva (sigorta dahil değildir) |
Kullanım Alanları
- Güç kaynağı ve adaptör kartlarının giriş koruması
- Amplifikatör ve ses devreleri
- Röle kartı ve motor sürücü besleme hattı
- Prototip kartlarda kısa devre koruması
- Onarımda eski yuvanın yenisiyle değişimi
- Eğitim ve laboratuvar kartları
Yuvanın kendisi koruma yapmaz; koruma işini içine takılan sigorta yapar. Devrenin hangi akımda kesileceğini yuva değil, seçtiğiniz sigortanın değeri belirler.
Teknik Sıkça Sorulan Sorular (SSS)
Sigorta ürüne dahil mi?
Hayır, paketten yalnızca yuva çıkar. 5x20 mm cam sigortalar ayrı satılır ve devrenizin çektiği akıma göre seçilir.
Kaç amperlik sigorta takılır?
Yuva 6,3 A'e kadar sigortayı taşır. Takılacak değer devrenin normal çalışma akımının biraz üstü olmalıdır — çok yüksek seçilen sigorta devreyi korumaz, çok düşük seçilen boşuna atar.
Dik tipten farkı ne?
Dik tipte sigorta karttan yukarı doğru durur ve yükseklik ister; yatay tipte kartın düzlemine paralel yatar. Alçak kutularda yatay tip tercih edilir, kart alanı darsa dik tip yer kazandırır.
Delikli pertinaksa takılır mı?
Takılır. Pin aralığı 22 mm olduğu için 2,54 mm delik aralıklı pertinakslarda tam sayıda deliğe denk gelir.
Kapak olmadan kullanılabilir mi?
Teknik olarak çalışır ama önerilmez. Kapak hem sigortaya kazara teması önler hem de titreşimde sigortanın kontaklardan çıkmasını engeller.
