IC-113 Tekli İnce Işıklı Anahtar - 250V 16A, Kırmızı Işıklı
IC-113 Tekli İnce Işıklı Anahtar Hakkında Detaylı İnceleme

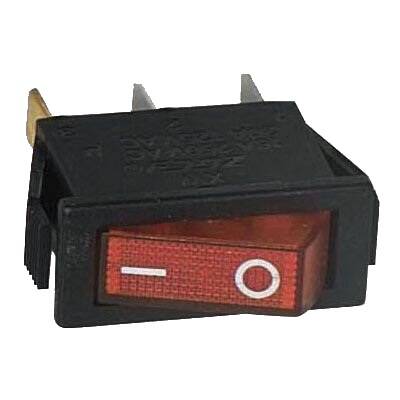

IC-113, panel üzerine gömülerek monte edilen ince gövdeli rocker (ötelemeli) anahtartır. Tek devreyi açıp kapatır ve açık konumdayken gövdesindeki kırmızı pencere yanar — cihazın enerjili olduğu uzaktan görülür.
Gösterge ışığı anahtarın içine gömülüdür; ayrı bir LED ve direnç eklemeye gerek kalmaz. Kontak 250 V / 16 A değerindedir, şebeke gerilimiyle çalışan cihazlarda kullanılabilir.
"İnce" adı gövde genişliğinden gelir: standart geniş rocker anahtarlara göre dar bir yuvaya sığar, sıkışık panellerde yer kazandırır. Montaj için panele dikdörtgen bir pencere açmak ve anahtarı yerine oturtmak yeterlidir — yanlardaki tırnaklar kendiliğinden kilitlenir.
Bağlantı geniş uçlu (faston) bacaklarla yapılır; kablo ucuna takılan dişi faston terminaller doğrudan geçirilir, lehim gerekmez.
Öne Çıkan Avantajlar
Gömülü gösterge ışığı
Açıkken yanar; ayrı LED ve direnç gerekmez.
250V 16A kontak
Şebeke gerilimli cihazlarda kullanılabilir.
İnce gövde
Dar panel yuvasına sığar, yer kazandırır.
Tırnaklı montaj
Panele bastırılır, kendiliğinden kilitlenir.
Faston bacaklar
Lehimsiz, hızlı kablolama.
Net konum hissi
Açık-kapalı ayrımı elle hissedilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün tipi | Işıklı rocker (ötelemeli) anahtar |
| Model | IC-113 (AN-10) |
| Kontak | Tek devre — on/off |
| Anma değeri | 250 V AC / 16 A |
| Gösterge | Kırmızı, gövdeye gömülü |
| Bağlantı | Geniş uçlu faston bacak |
| Montaj | Panel gömme, tırnaklı |
| Gövde | Dar (ince) tip |
| Paket içeriği | 1 adet anahtar |
Kullanım Alanları
- Cihaz Açma-Kapama
- Panel Montajı
- Güç Kaynağı Girişi
- Elektrikli Alet Onarımı
- Beyaz Eşya Tamiri
- Test Düzeneği
- Proje Kutusu
- Aydınlatma Kontrolü
- Atölye Tezgâhı
- Hobi Elektroniği
🚨 Şebeke gerilimi taşır. Bağlantı yetkin biri tarafından yapılmalı, anahtar panele oturtulmadan enerji verilmemelidir. Kontak değeri 250 V / 16 A'i aşan yüklerde kullanılmamalıdır; endüktif yüklerde (motor, trafo) anma akımının altında kalmak kontak ömrünü uzatır. Faston terminaller sıkı oturmalı — gevşek bağlantı ısınır. Gösterge ışığı anahtarın kendi devresinden beslenir, ayrı besleme istemez.
Teknik Sıkça Sorulan Sorular (SSS)
Işık ayrı beslenir mi?
Hayır. Gösterge anahtarın kendi kontağından beslenir; ayrı kablo, LED ya da direnç gerekmez.
Panel yuvası ölçüsü ne olmalı?
Anahtarın gövde ölçüsüne uygun dikdörtgen bir pencere açılır. Anahtar bastırıldığında yanlardaki tırnaklar panele kilitlenir.
Kaç amper yük bağlanabilir?
Kontak 250 V AC'de 16 A değerindedir. Motor ve trafo gibi endüktif yüklerde bu değerin altında kalmak gerekir.
Lehim gerekir mi?
Hayır. Bacaklar geniş uçlu faston tiptir; kablo ucuna sıkılan dişi terminaller doğrudan geçirilir.
Geniş tip anahtardan farkı ne?
Gövdesi dardır ve daha küçük bir panel yuvasına sığar. Elektriksel değerleri geniş tiple aynıdır.
