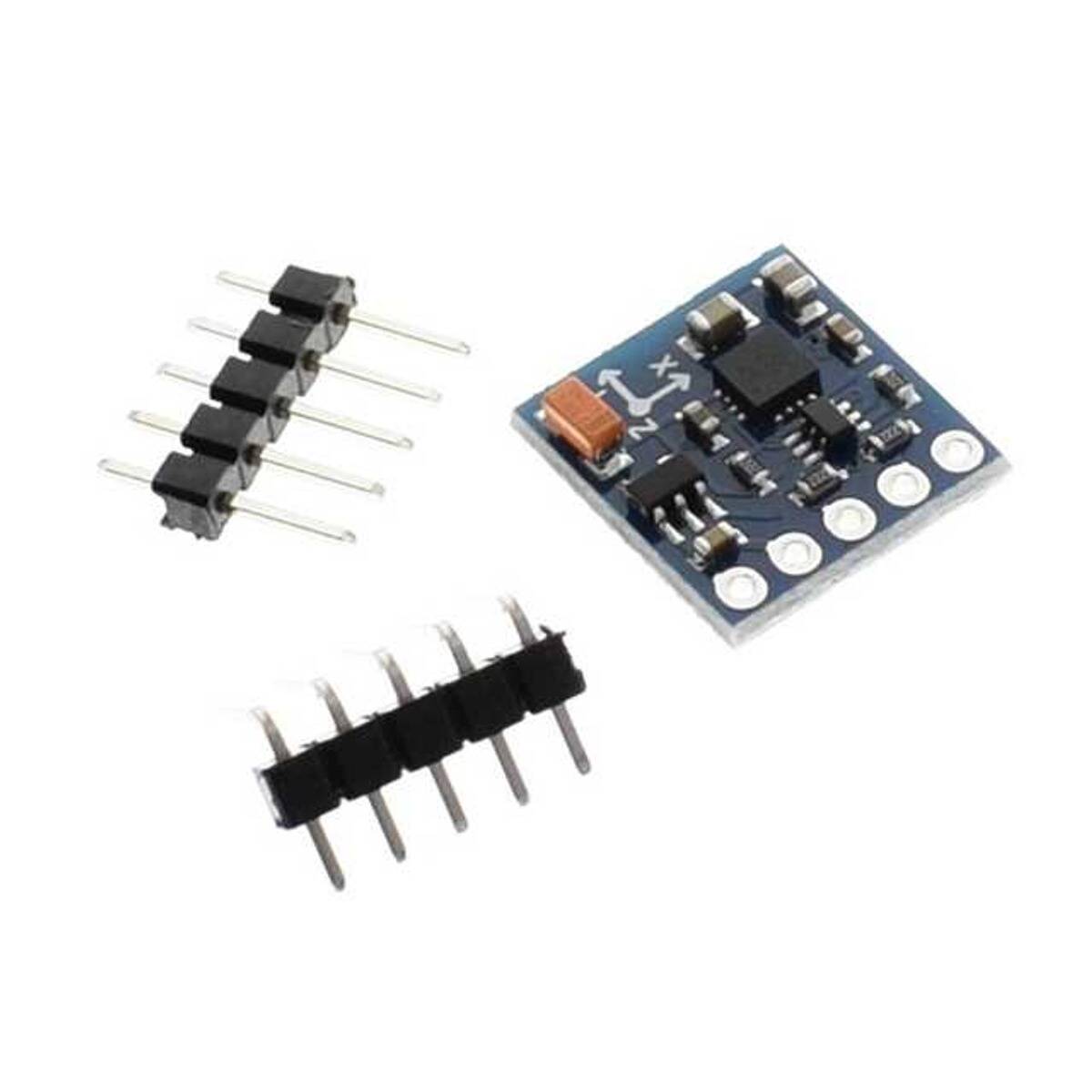

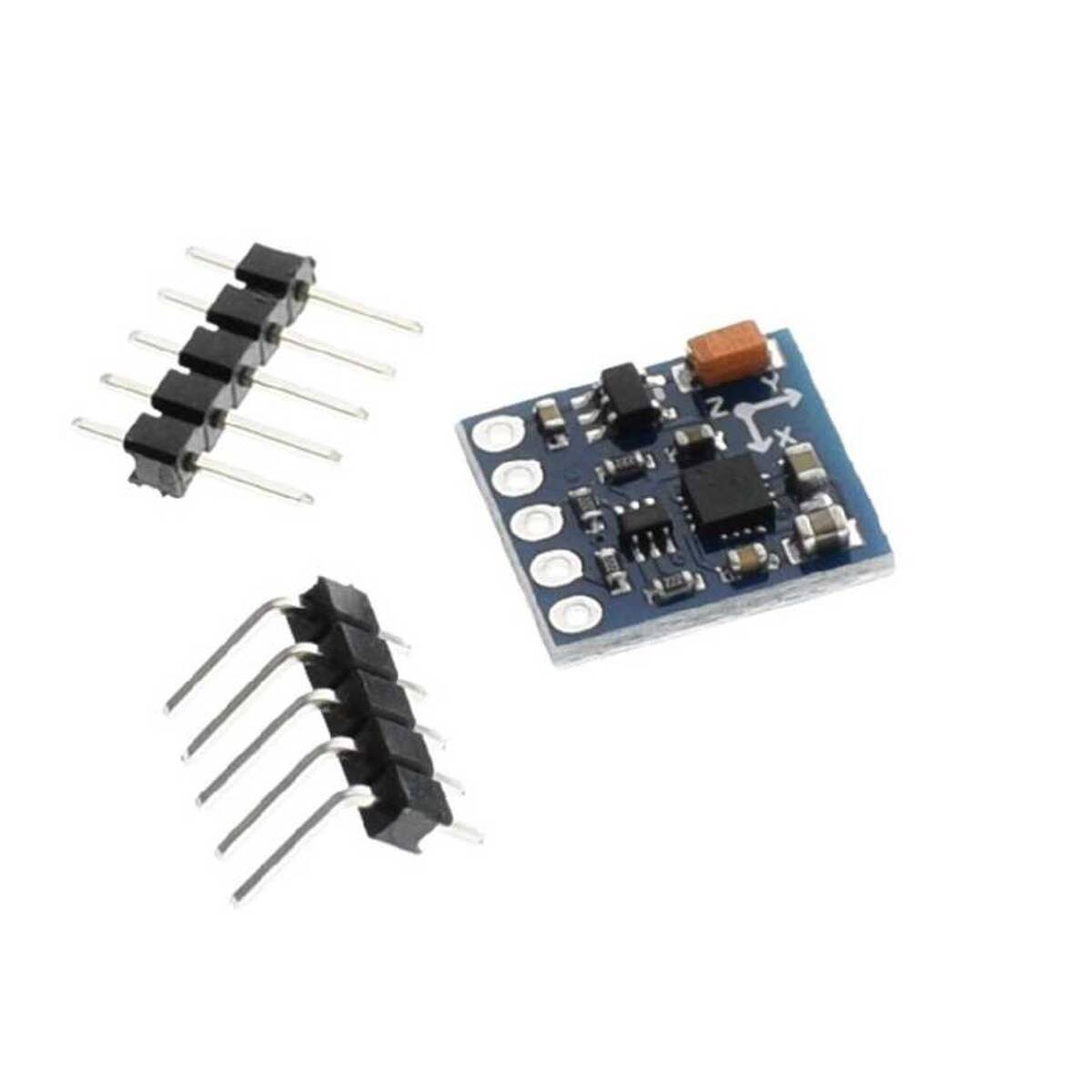

GY-273 HMC5883L 3 Eksen Dijital Pusula Modülü
GY-273 HMC5883L 3 Eksen Dijital Pusula Modülü Hakkında Detaylı İnceleme
HMC5883L manyetometre yongalı, üç eksende manyetik alan ölçen dijital pusula modülüdür. I2C ile haberleşir.
Dünyanın manyetik alanını X, Y ve Z ekseninde ölçerek yön (heading) hesaplanmasını sağlar. Drone, robot ve navigasyon projelerinde ivmeölçer/jiroskopla birlikte kullanılarak yönelim bulunur.
⚠ Manyetik alan ölçtüğü için motor, hoparlör ve güç kablolarından uzağa yerleştirilmelidir; aksi hâlde okumalar saparak yanlış yön verir. Montajdan sonra kalibrasyon önerilir.
Öne Çıkan Avantajlar
3 Eksen Ölçüm
X, Y, Z manyetik alan.
I2C Arayüz
İki hatla bağlanır, adres sabittir.
Dijital Çıkış
Analog okuma devresi gerekmez.
3-5V Uyumlu
Kart üzerinde regülatör bulunur.
Kompakt Kart
Breadboard ve drone kasasına sığar.
Yaygın Kütüphane
Arduino için hazır kütüphaneler mevcut.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Yonga | HMC5883L |
| Modül | GY-273 |
| Ölçüm | 3 eksen manyetik alan |
| Arayüz | I2C |
| Besleme | 3-5 V DC |
| Üretici | Honeywell |
| Üretici Kodu | HMC5883L |
| Paket İçeriği | 1 adet |
Kullanım Alanları
- Dijital Pusula
- Drone Yönelim
- Robot Navigasyon
- Otonom Araç
- Manyetik Alan Ölçümü
- Hava Durumu İstasyonu
- Prototip
- Eğitim
Teknik Sıkça Sorulan Sorular (SSS)
Kalibrasyon gerekir mi?
Evet. Kart monte edildiği yerdeki demir ve manyetik etkilere göre sapar; yazılımda sert/yumuşak demir kalibrasyonu yapılması önerilir.
Motorun yanına konabilir mi?
Konulmamalıdır. Motor ve güç kablolarının manyetik alanı ölçümü bozar; mümkün olduğunca uzak ve yüksek bir noktaya yerleştirin.
QMC5883 ile aynı mı?
Hayır. Piyasada aynı kart üzerinde QMC5883 yongalı sürümler de var; I2C adresi ve kayıt yapısı farklıdır, kütüphane buna göre seçilmelidir.
Kaç adet gönderiliyor?
Fiyat tek adet içindir.
