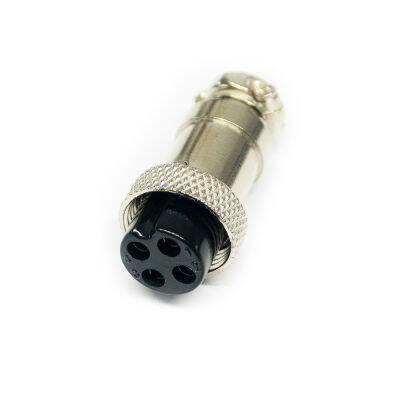

GX16-4 Havşa Konnektör - 4 Pin Dişi, Panel Tipi
GX16-4 Havşa Konnektör - 4 Pin Dişi Hakkında Detaylı İnceleme
GX16 serisi, 16 mm gövde çaplı metal havşa (aviation) konnektördür. Bu model 4 pinli dişi panel tipidir: cihazın kasasına açılan 16 mm'lik delikten geçirilir ve arkadan somunla sabitlenir. Karşı taraftaki erkek fiş takılıp vidalı bilezikle kilitlenir, böylece titreşimde veya kablo çekildiğinde bağlantı kopmaz.
Metal gövde hem mekanik dayanım hem de ekranlama sağlar. Sinyal hatlarında gövdeyi şaseye bağlamak gürültüyü azaltır. Kontaklar lehimlenir; her pin arkadaki lehim kovanına kablo sokularak bağlanır.
Dört pin, step motor (iki faz), enkoder, 24 V besleme + sinyal, ya da güç + veri gibi dört iletkenli bağlantıların klasik çözümüdür. CNC ve 3D yazıcı kabinlerinde motor kablolarının kasadan çıkışında en çok bu konnektör kullanılır.
Öne Çıkan Avantajlar
Vidalı kilit
Bağlantı titreşimde ve kablo çekilmesinde kopmaz; fiş yanlışlıkla çıkmaz.
Metal gövde
Dayanıklıdır ve şaseye bağlandığında sinyal hatlarına ekranlama sağlar.
Panel montajı
16 mm delik ve somun ile kasaya sabitlenir; ayrı kutu veya aparat gerekmez.
Anahtarlı geçiş
Gövdedeki kılavuz kanal, fişin yalnızca tek yönde girmesini sağlar; pinler karışmaz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Seri | GX16 (16 mm gövde) |
| Pin sayısı | 4 |
| Cinsiyet | Dişi |
| Montaj | Panel tipi, somunlu |
| Panel deliği | 16 mm |
| Kilit | Vidalı bilezik |
| Gövde | Metal |
| Bağlantı | Lehimli kovan |
| Tipik anma değeri | 5 A / 250 V (pin başına) |
Kullanım Alanları
- Step motor kablolarının kasa çıkışı
- CNC ve 3D yazıcı kabin bağlantıları
- Enkoder ve sensör kabloları
- Ses ve enstrüman bağlantıları
- Taşınabilir cihazlarda sökülebilir güç/veri hattı
Kasadan dışarı çıkan bir motor kablosunu doğrudan lehimlemek, cihazı her taşıdığınızda risk demektir. GX16, kabloyu kilitli ve sökülebilir hale getirir.
Teknik Sıkça Sorulan Sorular (SSS)
Panel deliği kaç mm olmalı?
16 mm. Konnektör gövdesi bu delikten geçer ve arkadan somunla sıkılır; gövdedeki düz kesim, somun sıkılırken konnektörün dönmesini engeller.
Erkek fiş ayrı mı satılıyor?
Evet. Bu ürün dişi panel parçasıdır; kablonun ucuna takılacak erkek fiş ayrı bir üründür.
Kaç amper taşır?
GX16 serisi tipik olarak pin başına 5 A / 250 V anma değerindedir. Step motor ve sensör uygulamalarının tamamını rahatça karşılar.
Su geçirmez mi?
Standart GX16 su geçirmez değildir, yalnızca toza karşı bir miktar korumalıdır. Dış ortam için IP67 sınıfı konnektör kullanılmalıdır.
