FC-10P IDC Konnektör - 2x5 Pin, Flat Kablo Soketi
FC-10P IDC Konnektör Hakkında Detaylı İnceleme
FC-10P, 10 pinli (2x5) dişi IDC konnektördür. IDC (Insulation Displacement Connector) yapısı sayesinde flat (yassı) kabloyu soymadan, doğrudan kıvırarak bağlar — her tel kendi bıçağına oturur ve yalıtımı keserek temas eder.
2.54 mm pin aralığıyla standart 2x5 erkek header'lara takılır. AVR ISP, JTAG, SWD gibi programlayıcı arayüzlerinde ve kart içi haberleşme kablolarında en yaygın kullanılan konnektör tipidir.
Üzerinde yön çentiği bulunur; ters takılmayı önler. 10 damarlı 1.27 mm aralıklı flat kabloyla birlikte kullanılır.
Öne Çıkan Avantajlar
Lehimsiz bağlantı
Flat kablo soyulmadan kıvırma ile bağlanır, lehim gerekmez.
Yön çentikli
Ters takılmayı önleyen çentik sayesinde yanlış bağlantı riski azalır.
Standart 2.54 mm
Yaygın 2x5 erkek header'larla uyumludur.
Hızlı kablo üretimi
Mengene veya pense ile saniyeler içinde kablo yapılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | FC-10P |
| Pin sayısı | 10 (2x5) |
| Pin aralığı | 2.54 mm |
| Bağlantı tipi | IDC (kıvırmalı, lehimsiz) |
| Uyumlu kablo | 10 damarlı 1.27 mm flat kablo |
| Yön çentiği | Var |

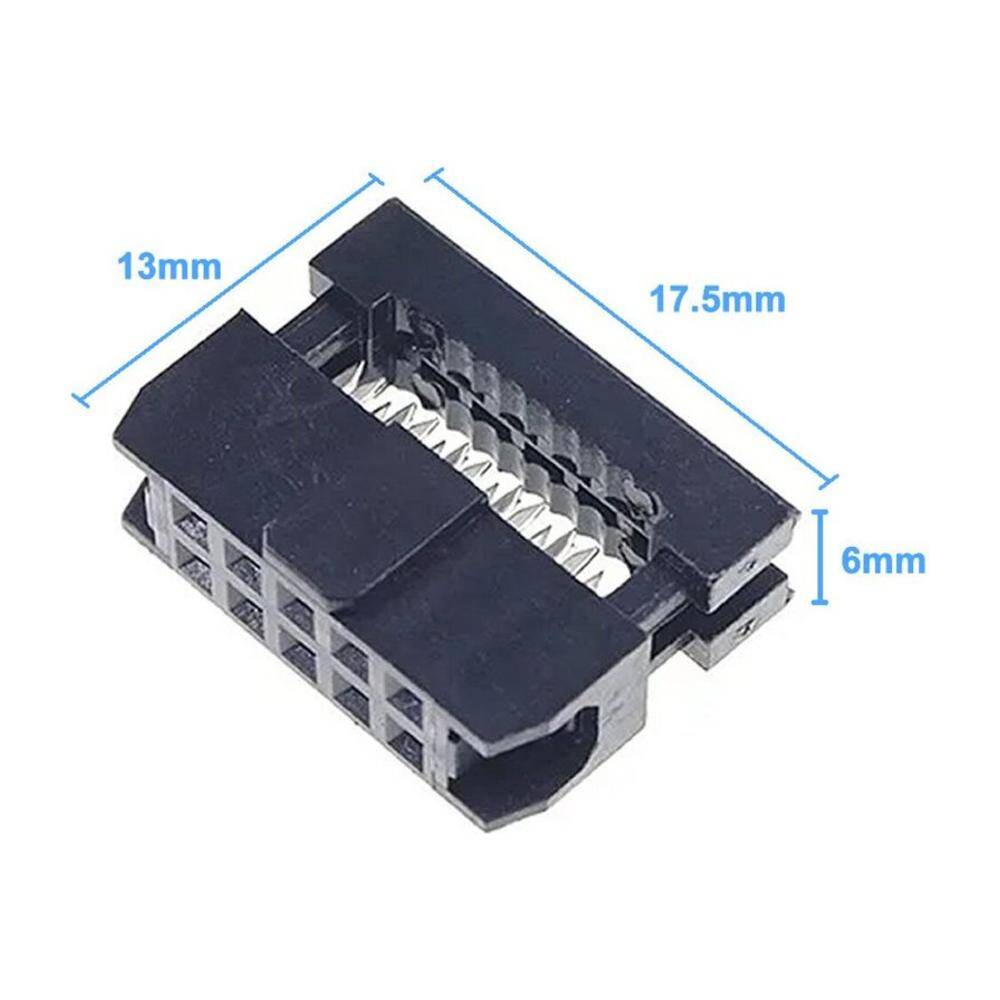

| Ölçü | 17.5 x 13 x 6 mm |
Kullanım Alanları
- AVR ISP programlayıcı kablosu
- JTAG ve SWD arayüz kablosu
- Kart içi haberleşme kablosu
- LCD ve ekran bağlantıları
- Test ve ölçüm düzenekleri
- Endüstriyel kontrol kartları
- Prototip kablo yapımı
- Onarım ve servis
- Raspberry Pi GPIO kablosu
- Eğitim çalışmaları
Kıvırma işlemi için mengene veya uygun bir IDC pensesi kullanın; elle bastırmak teması güvensiz yapar. Kablonun 1. damarı (renkli şerit) konnektörün 1 numaralı pinine denk gelmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Lehim gerekir mi?
Hayır. IDC konnektörler flat kabloyu kıvırarak bağlar, lehim gerekmez.
Hangi kabloyla kullanılır?
10 damarlı, 1.27 mm damar aralıklı flat (yassı) kablo ile.
Nasıl kıvrılır?
Kablo konnektörün içine yerleştirilip kapak mengene veya IDC pensesiyle bastırılır.
Yeniden kullanılabilir mi?
Kapak açılarak sökülebilir ama bıçaklar ilk kıvırmada en iyi teması verir; tekrar kullanım önerilmez.
1 numaralı pin hangisi?
Konnektör üzerinde üçgen işaret veya çentikle gösterilir; flat kablonun kırmızı şeritli damarına denk gelmelidir.
